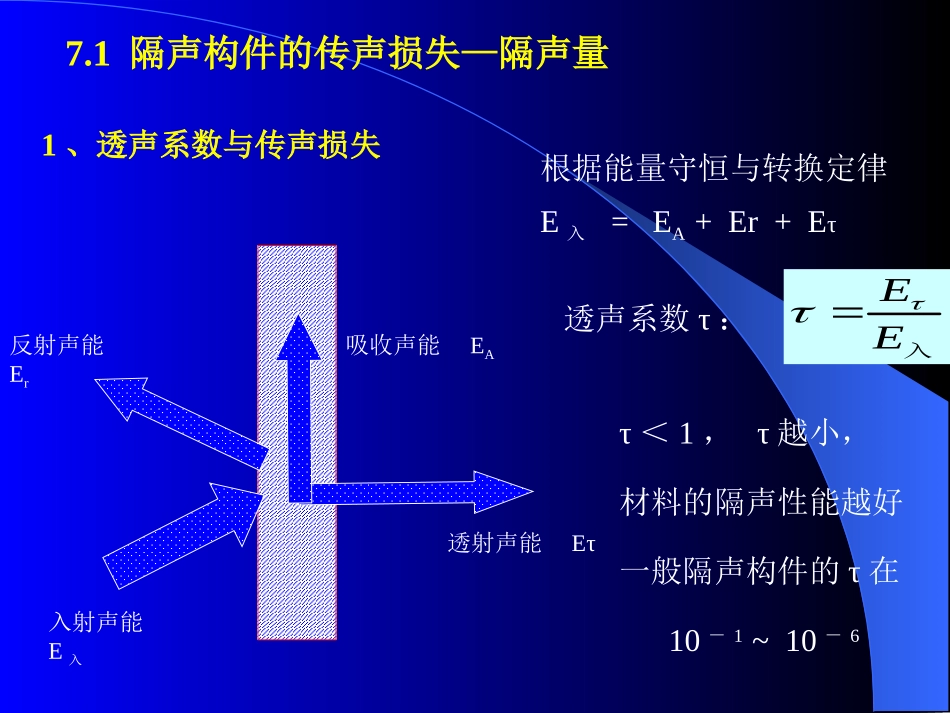

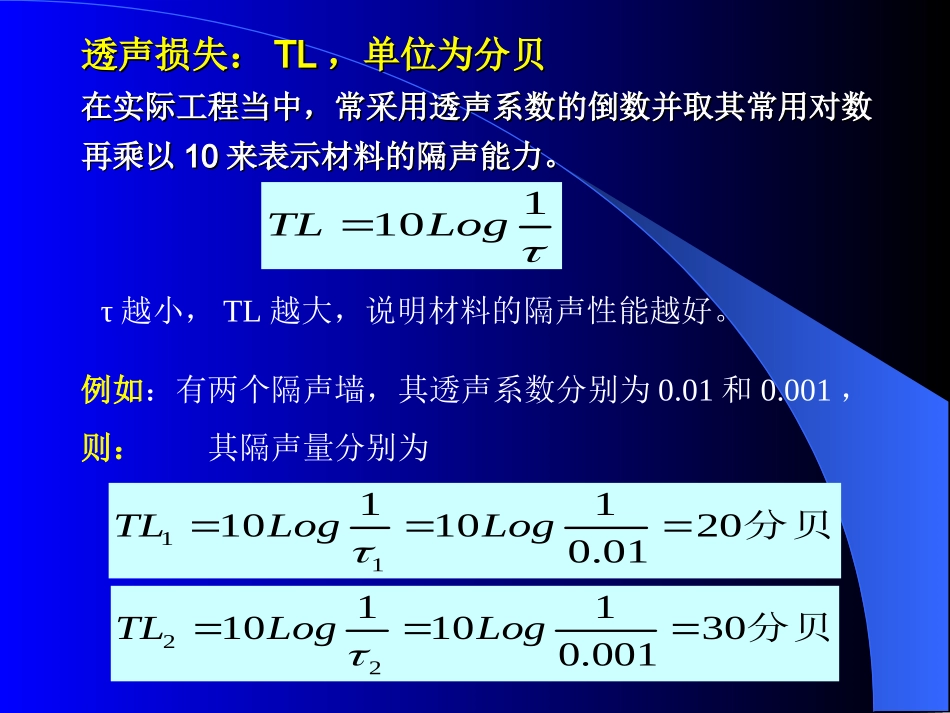

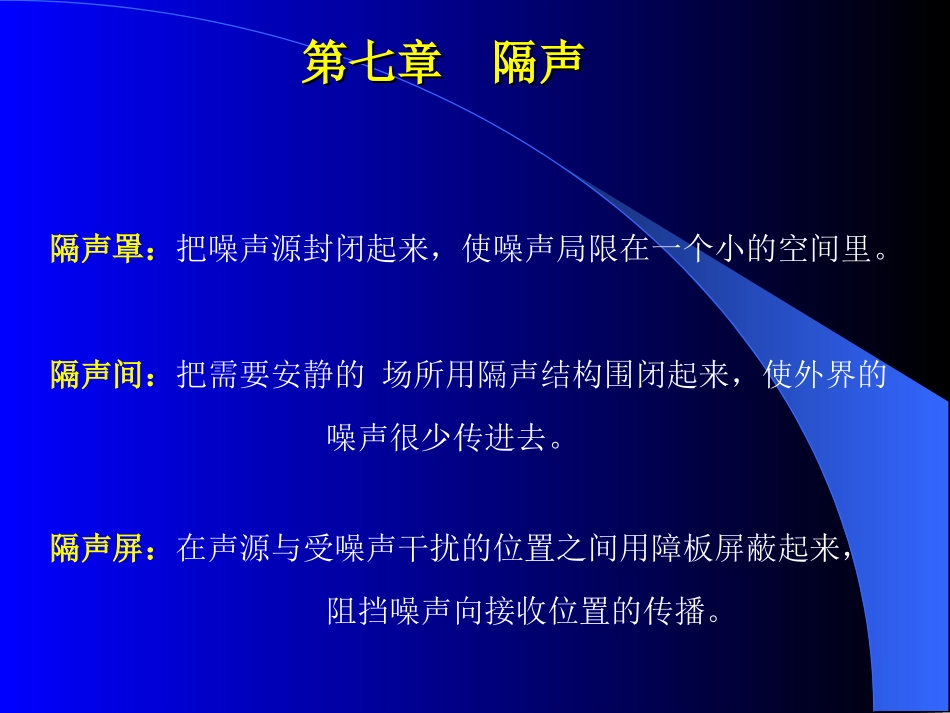

第七章隔声第七章隔声隔声罩：把噪声源封闭起来，使噪声局限在一个小的空间里。隔声间：把需要安静的场所用隔声结构围闭起来，使外界的噪声很少传进去。隔声屏：在声源与受噪声干扰的位置之间用障板屏蔽起来，阻挡噪声向接收位置的传播。入射声能E入反射声能Er透射声能Eτ吸收声能EA根据能量守恒与转换定律E入=EA+Er+Eτ7.1隔声构件的传声损失—隔声量1、透声系数与传声损失透声系数τ：EE入τ＜1，τ越小，材料的隔声性能越好一般隔声构件的τ在10－1~10－6透声损失：透声损失：TLTL，单位为分贝，单位为分贝在实际工程当中，常采用透声系数的倒数并取其常用对数在实际工程当中，常采用透声系数的倒数并取其常用对数再乘以再乘以1010来表示材料的隔声能力。来表示材料的隔声能力。110TLLogτ越小，TL越大，说明材料的隔声性能越好。例如：有两个隔声墙，其透声系数分别为0.01和0.001，则：其隔声量分别为11111010200.01TLLogLog分贝22111010300.001TLLogLog分贝平均透声损失（平均隔声量，平均透声损失（平均隔声量，TLTL）：）：工程中常用工程中常用125125、、250250、、500500、、10001000、、20002000、、40004000六个倍频程六个倍频程隔声量的算术平均值来表示材料的隔声能力，叫平均透声隔声量的算术平均值来表示材料的隔声能力，叫平均透声损失。损失。实际工程中，也用500赫兹时的隔声量代表材料的平均隔声量。TL50022、隔声指数、隔声指数：：用于评价隔墙的隔声性能的指用于评价隔墙的隔声性能的指标标如何确定隔墙的隔声指数（Ia）？（ISO建议的方法）用一条预定的折线与已测隔墙的隔声频率特性曲线相比较而得。折线斜率：100~400赫兹时，9分贝/倍频程；400~1250赫兹时，3分贝/倍频程；1250~3150赫兹时，0分贝/倍频程上下移动折线，直至满足两个条件：（1）任一1/3倍频程频段的隔声量在折线下方不得超过8分贝（倍频程时，不得超过5分贝）（2）各1/3倍频程频段处于折线下方的分贝数总和不大于32分贝（倍频程时，不得大于10分贝）Ia10040050012503150隔声量TL隔声频率特性曲线标准折线7.27.2单层结构的隔声性能单层结构的隔声性能1、单层均质墙的隔声频率特征—分为四个区域f共频率隔声量6劲度控制区劲度控制区：低频范围内，隔声量正比于墙体的劲度阻尼控制区fn阻尼控制区：产生结构共振现象，隔声量出现低谷质量控制区6质量控制区：隔声量随着频率和构件质量的增加而增加吻合效应区fc吻合效应区：吻合谷22、质量定律：、质量定律：定义：对于钢板、木版、墙体等单层结构，其隔声能力主要取决于单位面积的质量（面密度，公斤/米2），面密度越大，其惯性阻力越大，越不容易振动，隔声效果越好。经验计算公式：—只考虑墙体的面密度和入射声波频率181225TLLogmLogf式中：m—隔声构件的面密度，公斤/米2f—入射声波的频率，赫兹当f一定时，m增加一倍，TL增加5.4分贝；当m一定时，f增加一倍，TL增加3.6分贝实际工程当中，常用实际工程当中，常用TLTL500500表示单层墙的平均隔声量表示单层墙的平均隔声量当m＞100公斤/米2时，TL500=18Logm+8当m≤100公斤/米2时，TL500=13.5Logm+13已知材料的面密度m，可查P100图7—4，得隔声量TL选用隔声构件时，可使用P101图7—5“等隔声线”常见墙体的隔声量，可见P101表7—133、吻合效应—、吻合效应—使隔声结构的隔声性能变差使隔声结构的隔声性能变差定义：当声波以某一入射角θ入射到隔声构件时，一部分声能被反射，一部分声能激起构件的弯曲振动，形成一组沿板面传播的弯曲波，当入射声波的波长λ在构件上的投影等于墙板弯曲波的波长λB时，墙板振动最大，透声最多，这时透射的声波以几乎不变的声强向相同方向传播，隔声量显著下降，不再遵守质量定律，这种现象称为吻合效应λB=λ·Sinθ墙板法线入射线θ透射线θ反射线θ临界频率临界频率ffcc：：产生吻合效应的一定频率范围的下限频率产生吻合效应的一定频率范围的下限频率22cCmfD式中：C——声速，米/秒m——面密度，公斤/米2D——板的刚度，221121EhDu式中：E——材料的杨式弹性模量，公斤/米2h——板的厚度，米u——泊松比，u=0.3对...
