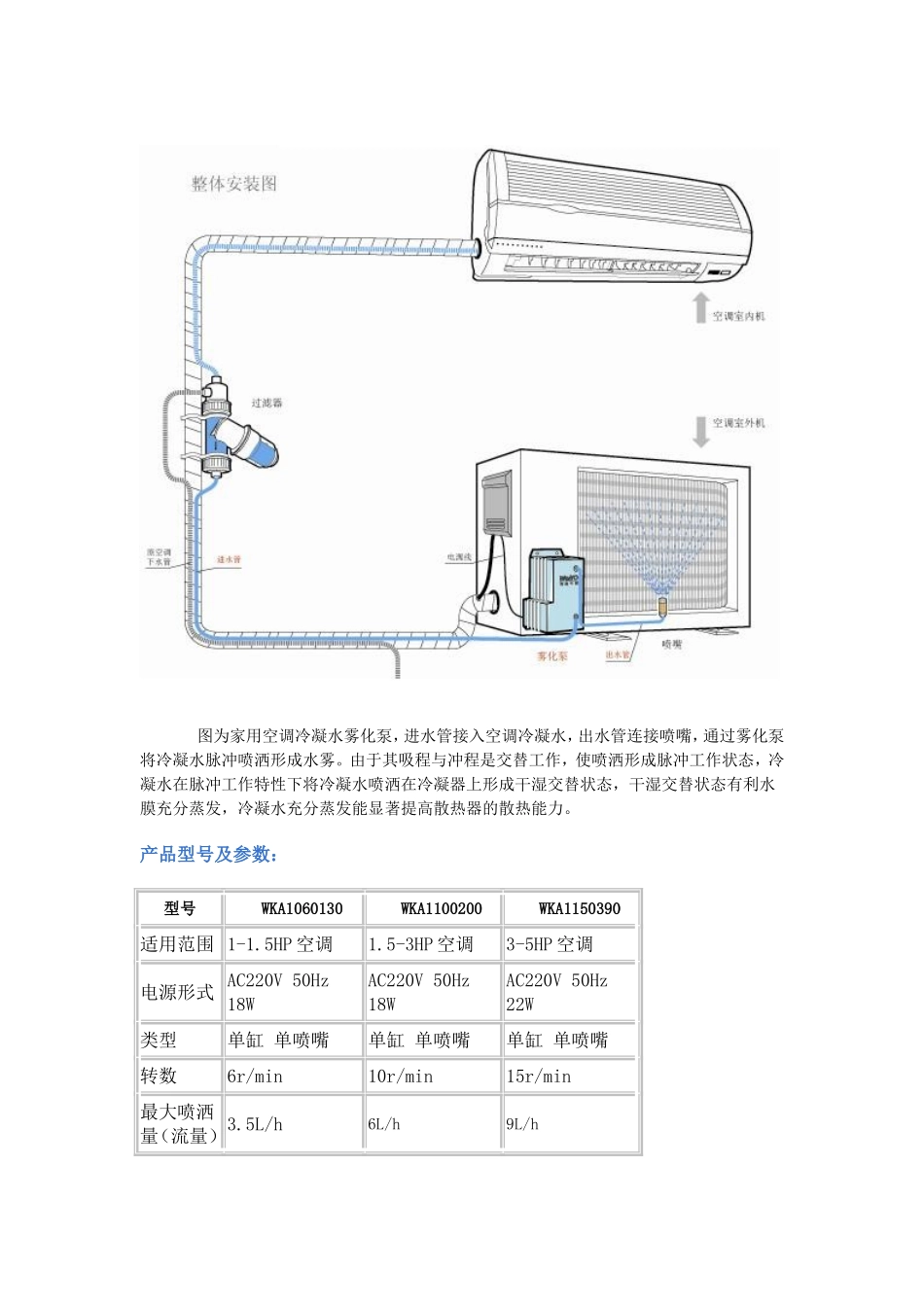

家用空调冷凝水雾化泵型号：WKA1060130WKA1100200WKA1150390适用范围：1～1.5匹/1.5～3匹/3～5匹制冷机设备，壁挂式分体机、柜机、多联卡式机、风管机、天花式机、冷凝展示柜、冷柜。产品应用：冷凝水雾化喷洒或冷凝水远程输送产品简介：该产品可吸入空调冷凝水，将冷凝水雾化喷洒在空调冷凝器上，给冷凝器降温。这既解决了空调冷凝水的回收问题，又通过给冷凝器降温增强了空调制冷效果，减少压缩机的耗电，可实现节能10%以上。空调冷凝水雾化泵的安装与使用非常简单，只要将雾化泵的电源接在空调电路的夏季制冷工作模式接口即可工作，将喷嘴安装在冷凝器的进风侧，选择压缩机出口与冷凝器进口区域可以降低压缩机排气压力，选择冷凝器出口毛细管入口区域，可以提高制冷剂的过冷度增加毛细管的有效流量，无论是降低压缩机排气压力还是增加毛细管的有效流量都可以实现节能或增加制冷能力。产品特性：◆可分为外置式和内置式◆低功耗、低噪音◆冷凝水雾化蒸发◆耐受无水工况◆脉冲间隙喷洒◆克服了采用超声雾化随风飘失的缺陷产品安装图示：图为家用空调冷凝水雾化泵，进水管接入空调冷凝水，出水管连接喷嘴，通过雾化泵将冷凝水脉冲喷洒形成水雾。由于其吸程与冲程是交替工作，使喷洒形成脉冲工作状态，冷凝水在脉冲工作特性下将冷凝水喷洒在冷凝器上形成干湿交替状态，干湿交替状态有利水膜充分蒸发，冷凝水充分蒸发能显著提高散热器的散热能力。产品型号及参数：型号WKA1060130WKA1100200WKA1150390适用范围1-1.5HP空调1.5-3HP空调3-5HP空调电源形式AC220V50Hz18WAC220V50Hz18WAC220V50Hz22W类型单缸单喷嘴单缸单喷嘴单缸单喷嘴转数6r/min10r/min15r/min最大喷洒量（流量）3.5L/h6L/h9L/h最大吸程7m7m7m最大扬程（带喷嘴）5m5m5m最大扬程（不带喷嘴）60m45m35m过热保护90℃90℃90℃喷雾角度65°110°110°在1米处的噪音等级≤35dbA≤35dbA≤35dbA尺寸L125×W180×H60mmL125×W180×H60mmL125×W180×H60mm重量1.0KG1.0KG1.0KG附件：附件品名规格货号标配进水管PU透明管Φ8*5.5mmWG50271.5M出水管尼龙管Φ4*2.5mmWG50280.5M过滤器过滤器DN8WS00281个喷嘴喷嘴0130/0200/03901个冷凝水节能原理：空调机在运行过程产生大量的冷凝水，合理的利用这些通过能源转换获得冷凝水是制冷空调行业的一项具有十分重要意义的任务，冷凝水的利用实现节能具有可观的经济效益和社会效益。冷凝水的利用效率可以通过以下数据和计算方法计算室内机的冷凝水量为：W=ρVΔd=ρV(d0–d1)式中W---冷凝水量，kg/h；ρ---空气密度，kg/m3，取1.2；V---循环风量，m3/h；Δd---湿度差；计算出在制冷量为2.2KW时该空调机的冷凝水量为2.76kg/h，类似的算法，还可计算制冷量为2.8KW、3.6KW和4.5KW的同型号空调冷凝水的生产量，见表1。可以看到一个小小的户用空调一天工作10h，可以产生27～37kg的冷凝水。型号/功率2.2KW2.8KW3.6KW4.5KW循环风量500m3•h-1550m3•h-1600m3•h-1670m3•h-1冷凝水量2.76kg/h3.04kg/h3.31kg/h3.70kg/h[欧阳生春,空调冷凝水作为水资源的回收利用,能源技术,2006,27(6)]冷凝水利用主要以改善制冷系统的散热提高冷凝器的效率达到提高制冷能力降低制冷系统的压缩作功来实现，当冷凝水喷洒在散热器的表面其直接作用是水的蒸发带走潜热，冷凝水喷洒到冷凝器上蒸发,可以近似认为冷凝器表面的水蒸气为室外温度下的饱和水蒸气，则其汽化潜热约为2400kJ/kg,即每1kg的冷凝水蒸发汽化可带走2400kJ的热量。冷凝水蒸发吸收的热量可分为两个部分，一部分直接增大汽化潜热更有效冷却冷凝器,即作用于高温高压的制冷剂，同时冷凝器周围的空气被冷却，使整个冷凝器的冷却环境的温度降低，改善了冷凝器的工作环境，其次，冷凝器流过冷却空气的湿度增加也提高了空气冷却效果。周围的空气经过加湿,温度降低,这一过程可以看作是蒸发冷却过程,这样冷凝器的工作环境温度降低，室内外温差越小，耗电量越少，同时冷凝温度的降低，可改善压缩机的工作条件，延长空调寿命。[邱瑞能,空调冷凝水排放若干问题的探讨[J]福建建设科技,2002,(3):352361]有实验表明,将冷凝水收集起来喷洒到冷凝器上,可以把分体式空调的能耗降低...
