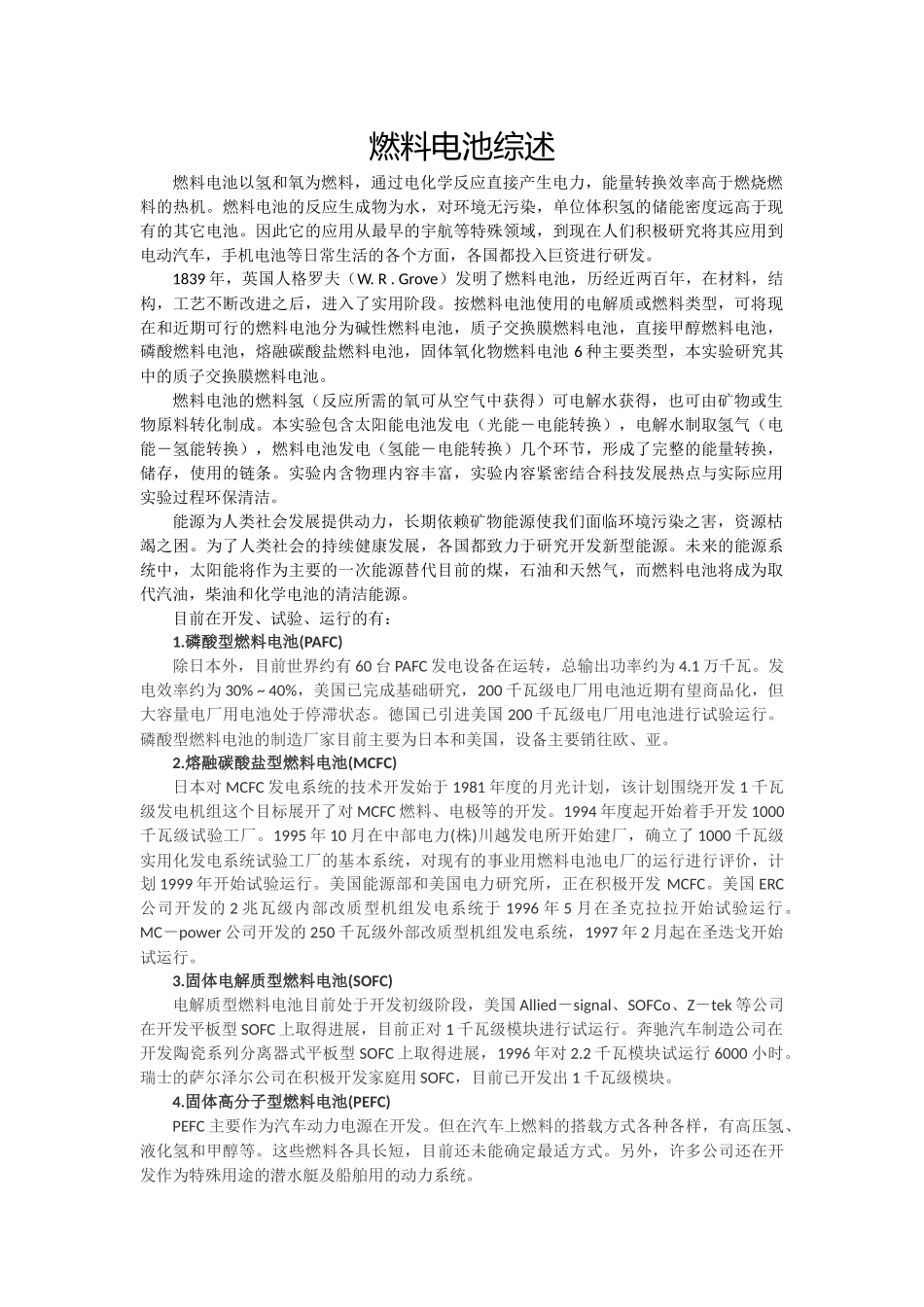

燃料电池综述燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。1839年，英国人格罗夫（W.R.Grove）发明了燃料电池，历经近两百年，在材料，结构，工艺不断改进之后，进入了实用阶段。按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池6种主要类型，本实验研究其中的质子交换膜燃料电池。燃料电池的燃料氢（反应所需的氧可从空气中获得）可电解水获得，也可由矿物或生物原料转化制成。本实验包含太阳能电池发电（光能－电能转换），电解水制取氢气（电能－氢能转换），燃料电池发电（氢能－电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。实验内含物理内容丰富，实验内容紧密结合科技发展热点与实际应用实验过程环保清洁。能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。为了人类社会的持续健康发展，各国都致力于研究开发新型能源。未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。目前在开发、试验、运行的有：1.磷酸型燃料电池(PAFC)除日本外，目前世界约有60台PAFC发电设备在运转，总输出功率约为4.1万千瓦。发电效率约为30%~40%，美国已完成基础研究，200千瓦级电厂用电池近期有望商品化，但大容量电厂用电池处于停滞状态。德国已引进美国200千瓦级电厂用电池进行试验运行。磷酸型燃料电池的制造厂家目前主要为日本和美国，设备主要销往欧、亚。2.熔融碳酸盐型燃料电池(MCFC)日本对MCFC发电系统的技术开发始于1981年度的月光计划，该计划围绕开发1千瓦级发电机组这个目标展开了对MCFC燃料、电极等的开发。1994年度起开始着手开发1000千瓦级试验工厂。1995年10月在中部电力(株)川越发电所开始建厂，确立了1000千瓦级实用化发电系统试验工厂的基本系统，对现有的事业用燃料电池电厂的运行进行评价，计划1999年开始试验运行。美国能源部和美国电力研究所，正在积极开发MCFC。美国ERC公司开发的2兆瓦级内部改质型机组发电系统于1996年5月在圣克拉拉开始试验运行。MC－power公司开发的250千瓦级外部改质型机组发电系统，1997年2月起在圣迭戈开始试运行。3.固体电解质型燃料电池(SOFC)电解质型燃料电池目前处于开发初级阶段，美国Allied－signal、SOFCo、Z－tek等公司在开发平板型SOFC上取得进展，目前正对1千瓦级模块进行试运行。奔驰汽车制造公司在开发陶瓷系列分离器式平板型SOFC上取得进展，1996年对2.2千瓦模块试运行6000小时。瑞士的萨尔泽尔公司在积极开发家庭用SOFC，目前已开发出1千瓦级模块。4.固体高分子型燃料电池(PEFC)PEFC主要作为汽车动力电源在开发。但在汽车上燃料的搭载方式各种各样，有高压氢、液化氢和甲醇等。这些燃料各具长短，目前还未能确定最适方式。另外，许多公司还在开发作为特殊用途的潜水艇及船舶用的动力系统。燃料电池演示实验【实验目的】1、了解燃料电池的工作原理2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能(能量储存)→燃料电池→电能3、测量燃料电池输出特性，作出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。计算燃料电池的最大输出功率及效率【实验原理】1、燃料电池质子交换膜（PEM，ProtonExchangeMembrane）燃料电池在常温下工作，具有启动快速，结构紧凑的优点，最适宜作汽车或其它可移动设备的电源，近年来发展很快，其基本结构如图1所示。进入阳极的氢气通过电极上的扩散层到达质子交换膜。氢分子在阳极催化剂的作用下解离为2个氢离子，即质子，并释放出2个电子，阳极反应为：H2=2H++2e（1）氢离子以水合质子H+（nH2O）的形式，在质子交换膜中...
