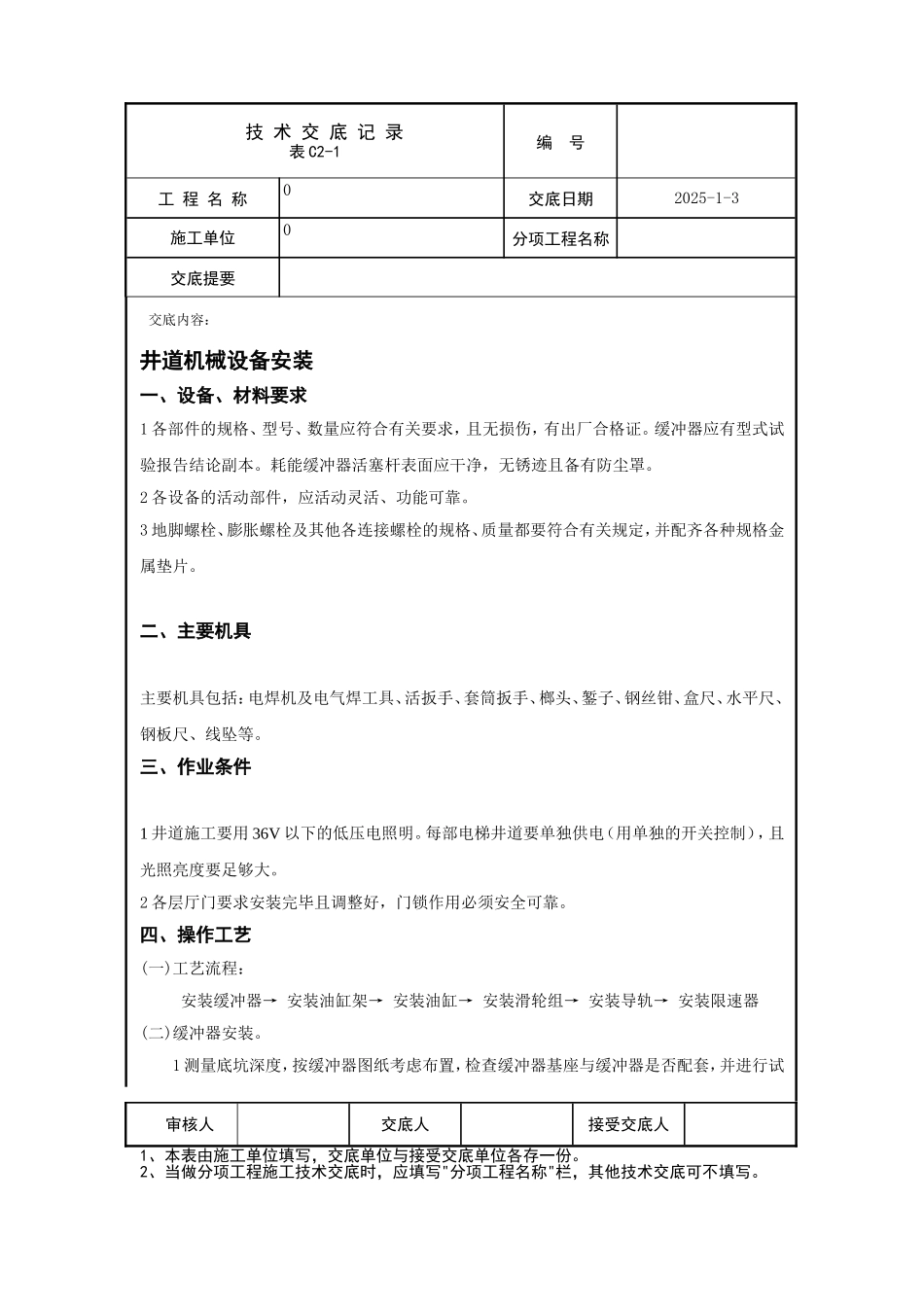

技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容：井道机械设备安装一、设备、材料要求1各部件的规格、型号、数量应符合有关要求，且无损伤，有出厂合格证。缓冲器应有型式试验报告结论副本。耗能缓冲器活塞杆表面应干净，无锈迹且备有防尘罩。2各设备的活动部件，应活动灵活、功能可靠。3地脚螺栓、膨胀螺栓及其他各连接螺栓的规格、质量都要符合有关规定，并配齐各种规格金属垫片。二、主要机具主要机具包括：电焊机及电气焊工具、活扳手、套筒扳手、榔头、錾子、钢丝钳、盒尺、水平尺、钢板尺、线坠等。三、作业条件1井道施工要用36V以下的低压电照明。每部电梯井道要单独供电（用单独的开关控制），且光照亮度要足够大。2各层厅门要求安装完毕且调整好，门锁作用必须安全可靠。四、操作工艺(一)工艺流程：安装缓冲器→安装油缸架→安装油缸→安装滑轮组→安装导轨→安装限速器(二)缓冲器安装。1测量底坑深度，按缓冲器图纸考虑布置，检查缓冲器基座与缓冲器是否配套，并进行试审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容：组装，确定其高度，无问题时方可将缓冲器安装在导轨基座上，对于没有导轨底座时，可采用混凝土基座或制造型钢基座。如采用混凝土底座，则必须保证不破坏井道底的防水层，避免渗水后患，且需采取措施，使混凝土底座与井道连成一体。2安装时，缓冲器的中心位置、垂直偏差、水平度偏差等指标要同时考虑。确定缓冲器中心位置：在轿厢撞板中心放一线坠，移动缓冲器，使其中心对准线坠来确定缓冲器的位置，两者在任何方向的偏差不得超过20mm.3用水平尺测量缓冲器顶面，要求其不水平度≤4/1000.4如作用于轿厢的缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平面上，相差值e不应大于2mm（图1）。5测量液压缓冲器的活塞柱垂直度：其A和B的差不得大于1mm，坐筒部分每l00mm长度内偏差小于1nun，测量时应在相差90度的两个方向进行（图2），液压缓冲器的垂直度偏差不得大于0.5mm.图1图26缓冲器底座必须按要求安装在混凝土或型钢基础上，接触面必须平正严实，缓冲器座的水平误差，全长应在3mm以内，如采用金属垫片找平，其面积不小于底座的1/2，地脚螺栓应紧固，丝扣要露出3～5扣，螺母加弹簧垫或用双螺母加固。7轿厢在端站平层位置时，轿厢撞板至缓冲器上平面的距离缓冲距离S应保证：蓄能缓审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容：冲器200～350nun；耗能缓冲器150～400mm。在当油缸活塞杆行程达到最后上下极限位置时，轿厢及油缸导轨必须有不小于0.1＋0．035V²（m）的进一步制导行程。(三)油缸架安装。1清理底坑中的油缸预埋钢板，为焊接牢固提供必要的前提。2根据电梯土建布置图及导轨中心线确定油缸架的位置（图3），必要时拆除油缸导轨底部二根导轨。图3.4.3审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容：I一油缸架固定梁；2一油缸座；3一油缸架；4-导轨；5一油缸架座；6-铅垂线；7一线坠3油缸架就位时通常以油缸架上绳头板为基准。4拆除油缸驱动装置上的驱动轮及其他零件，将安装板用螺栓固定在油缸架上。5将油缸架导靴固定在安装板上，并进人导轨。校正油缸架中心偏差（油缸架的中心相对油缸中心位移偏差不大于2mm）、不垂直度（不大于0.4/1000）及不水平度偏差（不大于0.5mm）。6校正完毕后，将导靴卡死在导轨上，油缸架与底坑预埋钢板即可焊接。7在油缸上端往下150mm左右处...
