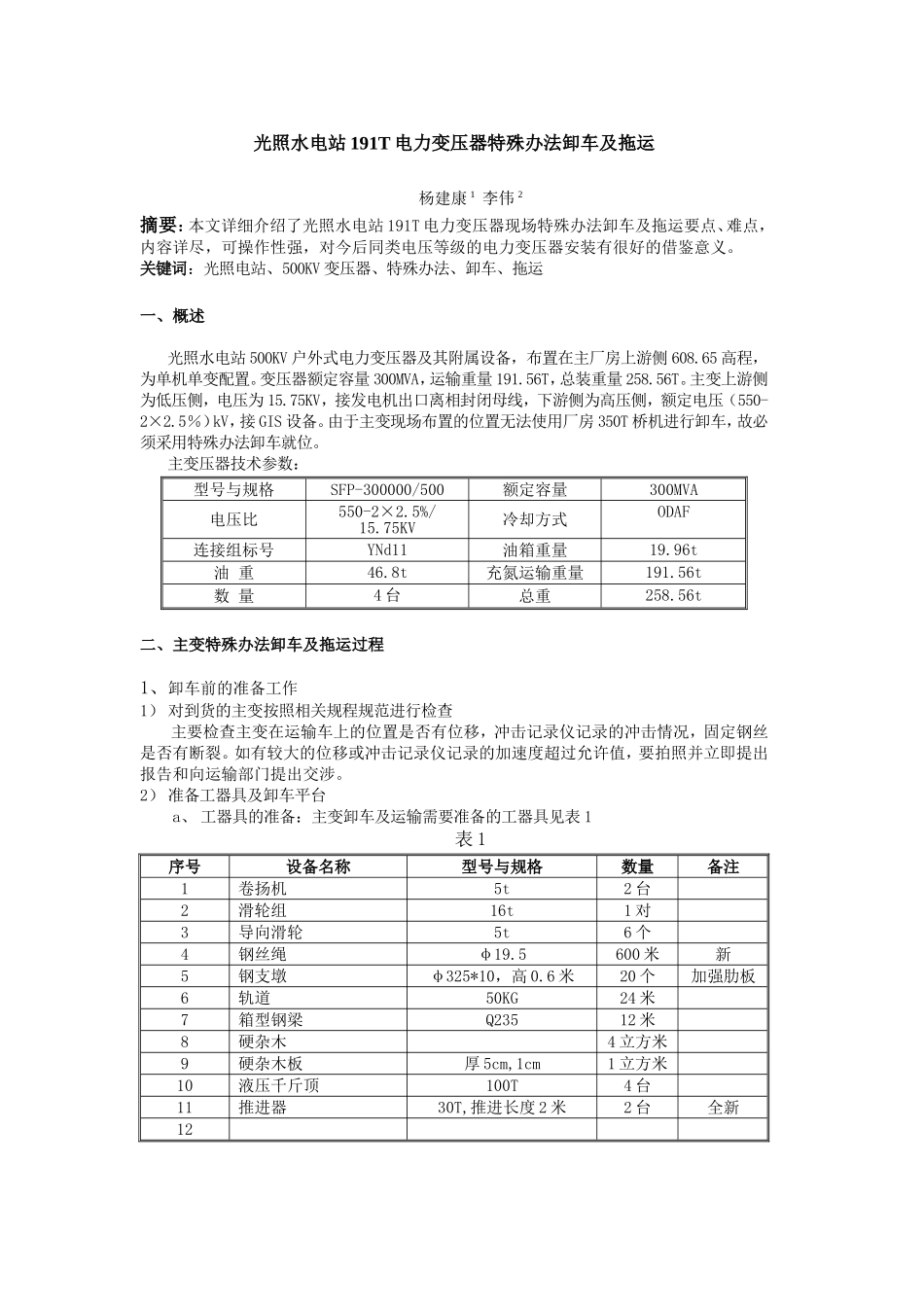

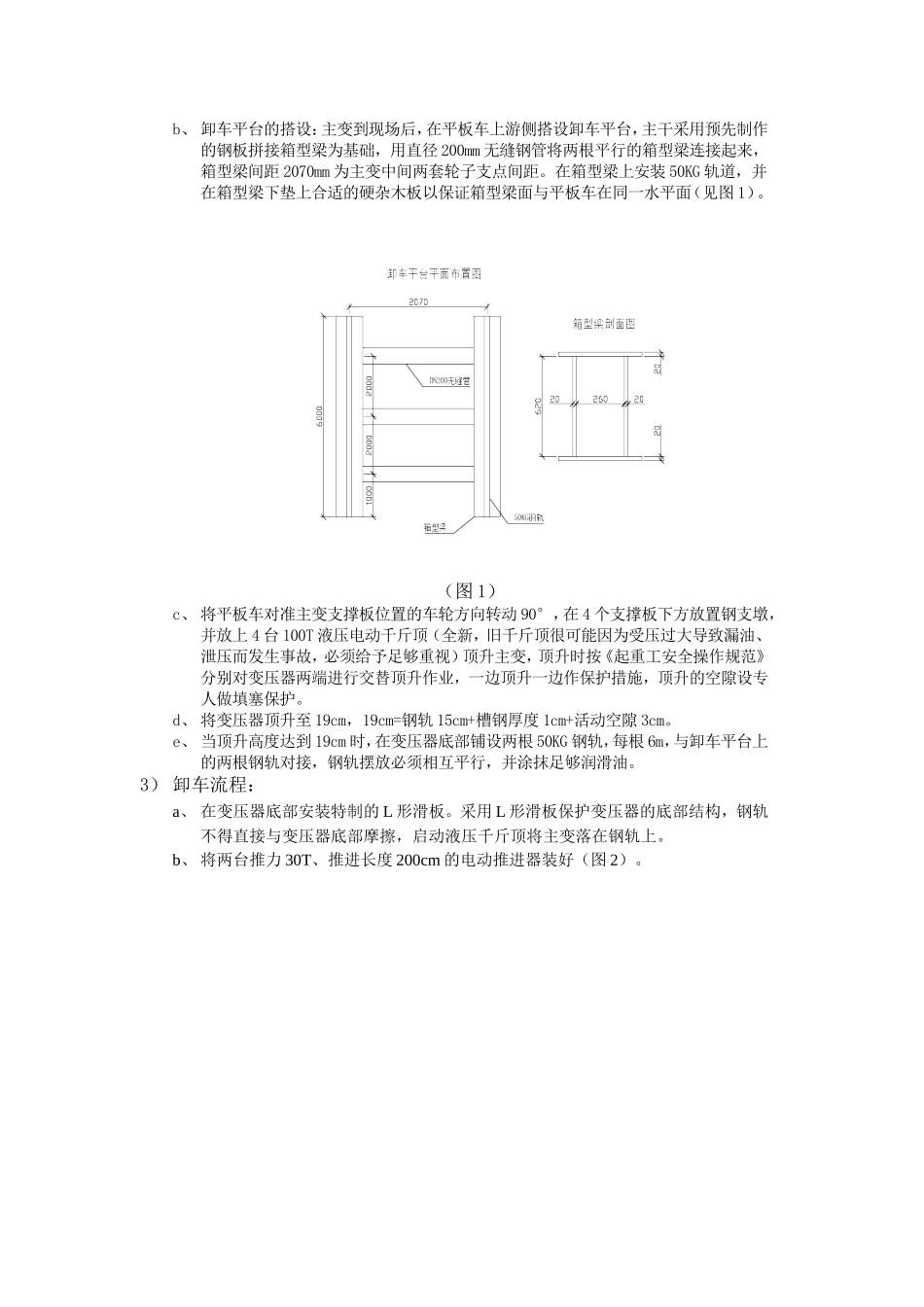

光照水电站191T电力变压器特殊办法卸车及拖运杨建康1李伟2摘要：本文详细介绍了光照水电站191T电力变压器现场特殊办法卸车及拖运要点、难点，内容详尽，可操作性强，对今后同类电压等级的电力变压器安装有很好的借鉴意义。关键词：光照电站、500KV变压器、特殊办法、卸车、拖运一、概述光照水电站500KV户外式电力变压器及其附属设备，布置在主厂房上游侧608.65高程，为单机单变配置。变压器额定容量300MVA，运输重量191.56T，总装重量258.56T。主变上游侧为低压侧，电压为15.75KV，接发电机出口离相封闭母线，下游侧为高压侧，额定电压（550-2×2.5％）kV，接GIS设备。由于主变现场布置的位置无法使用厂房350T桥机进行卸车，故必须采用特殊办法卸车就位。主变压器技术参数：型号与规格SFP-300000/500额定容量300MVA电压比550-2×2.5%/15.75KV冷却方式ODAF连接组标号YNd11油箱重量19.96t油重46.8t充氮运输重量191.56t数量4台总重258.56t二、主变特殊办法卸车及拖运过程1、卸车前的准备工作1）对到货的主变按照相关规程规范进行检查主要检查主变在运输车上的位置是否有位移，冲击记录仪记录的冲击情况，固定钢丝是否有断裂。如有较大的位移或冲击记录仪记录的加速度超过允许值，要拍照并立即提出报告和向运输部门提出交涉。2）准备工器具及卸车平台a、工器具的准备：主变卸车及运输需要准备的工器具见表1表1序号设备名称型号与规格数量备注1卷扬机5t2台2滑轮组16t1对3导向滑轮5t6个4钢丝绳φ19.5600米新5钢支墩φ325*10，高0.6米20个加强肋板6轨道50KG24米7箱型钢梁Q23512米8硬杂木4立方米9硬杂木板厚5cm,1cm1立方米10液压千斤顶100T4台11推进器30T,推进长度2米2台全新12b、卸车平台的搭设：主变到现场后，在平板车上游侧搭设卸车平台，主干采用预先制作的钢板拼接箱型梁为基础，用直径200mm无缝钢管将两根平行的箱型梁连接起来，箱型梁间距2070mm为主变中间两套轮子支点间距。在箱型梁上安装50KG轨道，并在箱型梁下垫上合适的硬杂木板以保证箱型梁面与平板车在同一水平面（见图1）。（图1）c、将平板车对准主变支撑板位置的车轮方向转动90°，在4个支撑板下方放置钢支墩，并放上4台100T液压电动千斤顶（全新，旧千斤顶很可能因为受压过大导致漏油、泄压而发生事故，必须给予足够重视）顶升主变，顶升时按《起重工安全操作规范》分别对变压器两端进行交替顶升作业，一边顶升一边作保护措施，顶升的空隙设专人做填塞保护。d、将变压器顶升至19cm，19cm=钢轨15cm+槽钢厚度1cm+活动空隙3cm。e、当顶升高度达到19cm时，在变压器底部铺设两根50KG钢轨，每根6m，与卸车平台上的两根钢轨对接，钢轨摆放必须相互平行，并涂抹足够润滑油。3）卸车流程：a、在变压器底部安装特制的L形滑板。采用L形滑板保护变压器的底部结构，钢轨不得直接与变压器底部摩擦，启动液压千斤顶将主变落在钢轨上。b、将两台推力30T、推进长度200cm的电动推进器装好（图2）。（图2）c、滑动摩擦的计算：F=µ×n×GF—推进力；µ—滑动摩擦系数；n—起动倍数；G—设备重量；黄油的滑动系数µ=0.08；推动倍数n=2；代入公式得：F=0.08×2×191吨=30.56吨选用两个30吨的推进器，其推力为：T=2×30=60吨≥F=30.56吨，可以推动变压器。d、推顶的施力点选在设备强度可靠的位置上,并垫上L形钢板保护设备，推顶端顶在保护设备的L形滑板上，底端连接在钢轨上的夹紧器。e、高压油管接在电动泵上，控制电动泵推动变压器移动。f、推移时、左右推进器推动速度保持同步,变压器与装车线吻合。g、当变压器被完全推移到卸车平台上时，即可停止推进器，移走钢轨并将拖车开走以便腾出场地。4）变压器落轨及就位a、利用4台100T液压千斤顶将主变顶起，顶起时要注意确认主变本体中心线与主变轨道中心线重合。b、将主变顶起2cm后，在主变周围选择8个合适的位置（不能妨碍主变下落，不能妨碍拆除卸车平台，不能妨碍主变安装轮子）用硬杂木搭设方木垛保护主变，方木垛搭设好之后，再次启动液压液压千斤顶抬升主变约2cm,再塞入硬杂木板。c、启动千斤顶将主变降落在方木垛上，用方木垛完全承受主变压力，拆除卸车平台。d、卸车平台拆除完毕后启动...
