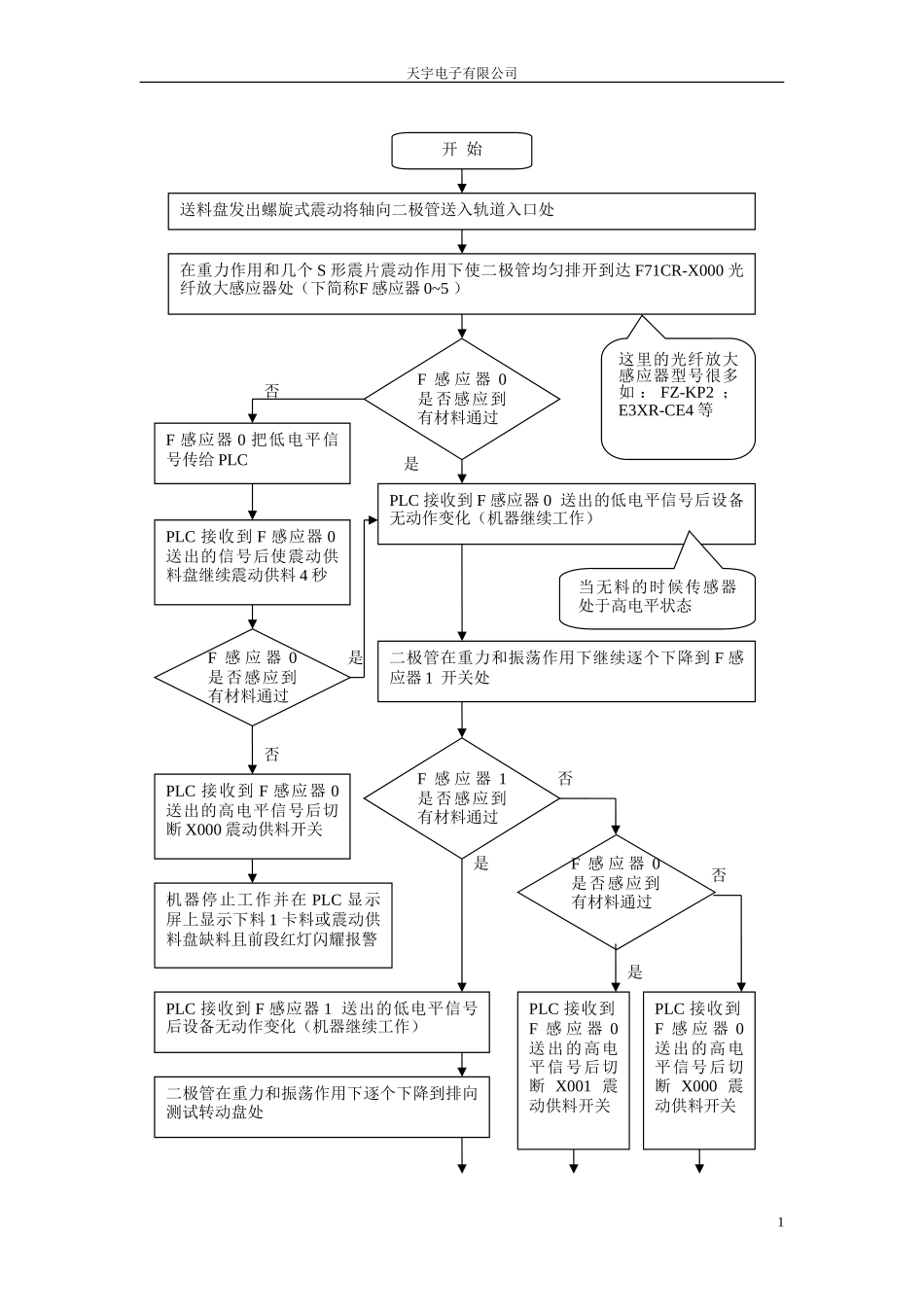

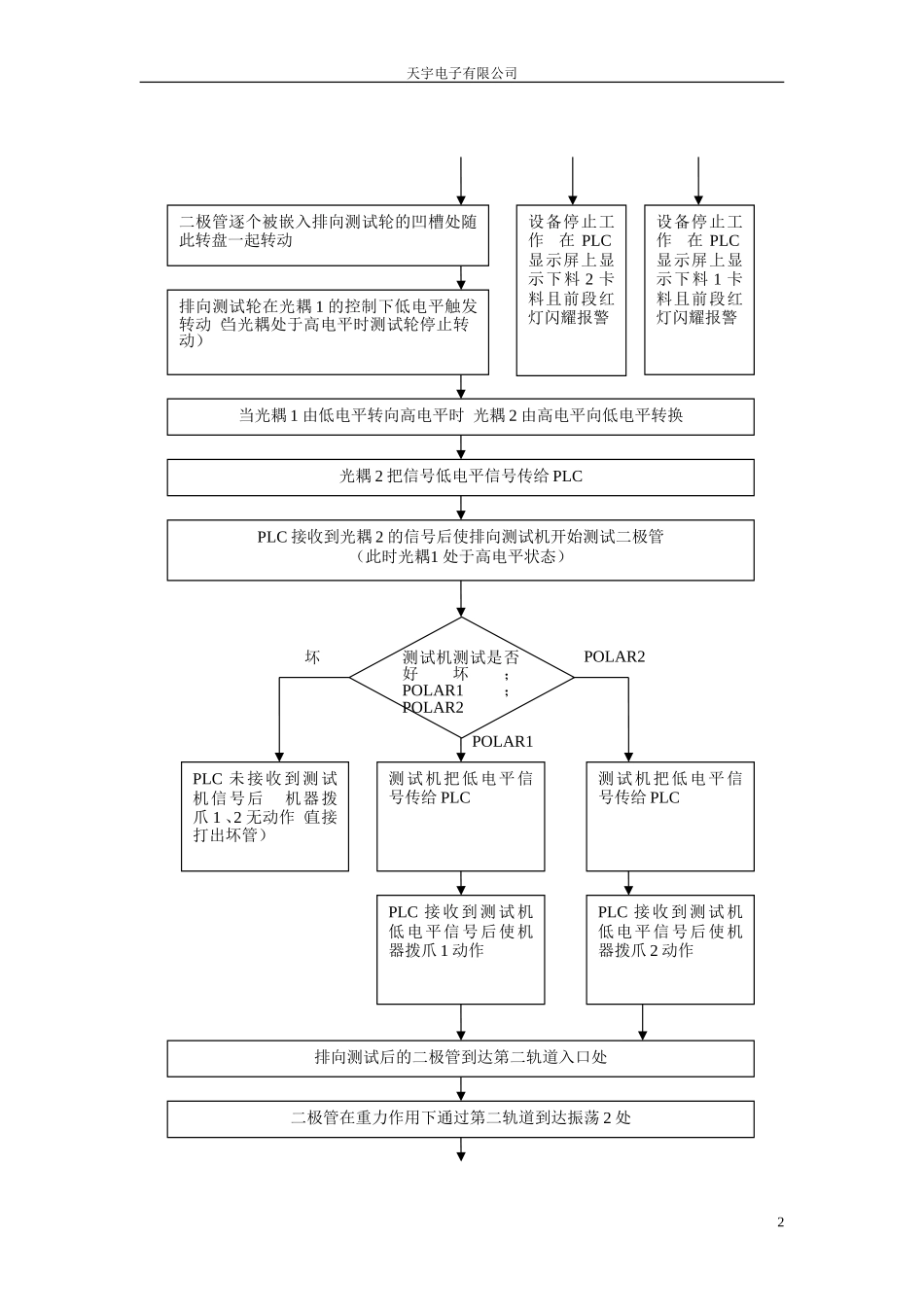

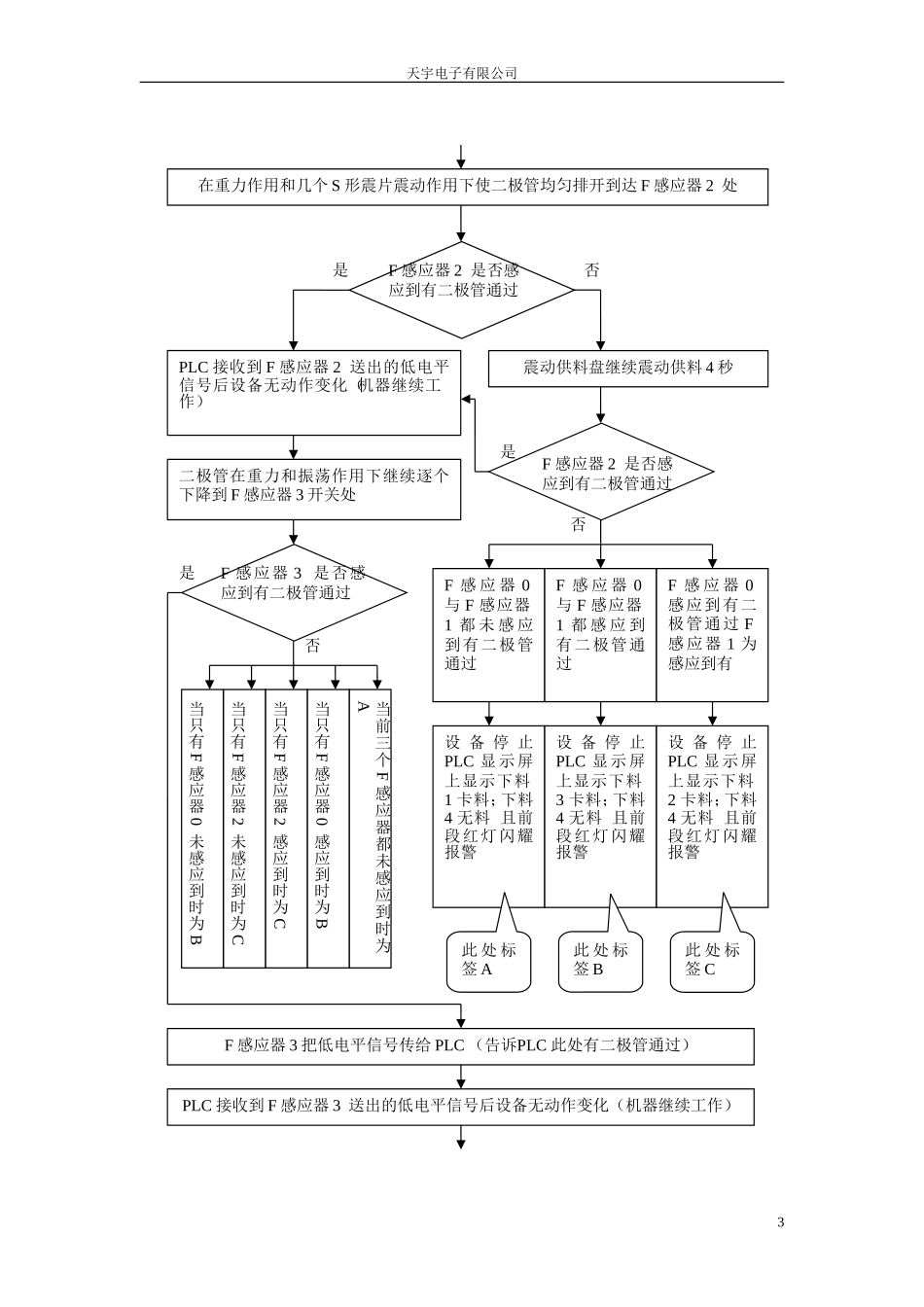

天宇电子有限公司开始送料盘发出螺旋式震动将轴向二极管送入轨道入口处在重力作用和几个S形震片震动作用下使二极管均匀排开到达F71CR-X000光纤放大感应器处（下简称F感应器0~5）F感应器0是否感应到有材料通过PLC接收到F感应器0送出的信号后使震动供料盘继续震动供料4秒F感应器0是否感应到有材料通过否F感应器1是否感应到有材料通过PLC接收到F感应器0送出的高电平信号后切断X000震动供料开关F感应器0是否感应到有材料通过这里的光纤放大感应器型号很多如：FZ-KP2；E3XR-CE4等否否是是PLC接收到F感应器1送出的低电平信号后设备无动作变化（机器继续工作）二极管在重力和振荡作用下继续逐个下降到F感应器1开关处PLC接收到F感应器0送出的低电平信号后设备无动作变化（机器继续工作）二极管在重力和振荡作用下逐个下降到排向测试转动盘处是是否机器停止工作并在PLC显示屏上显示下料1卡料或震动供料盘缺料且前段红灯闪耀报警PLC接收到F感应器0送出的高电平信号后切断X001震动供料开关PLC接收到F感应器0送出的高电平信号后切断X000震动供料开关当无料的时候传感器处于高电平状态F感应器0把低电平信号传给PLC1天宇电子有限公司设备停止工作在PLC显示屏上显示下料2卡料且前段红灯闪耀报警设备停止工作在PLC显示屏上显示下料1卡料且前段红灯闪耀报警二极管逐个被嵌入排向测试轮的凹槽处随此转盘一起转动排向测试轮在光耦1的控制下低电平触发转动（当光耦处于高电平时测试轮停止转动）当光耦1由低电平转向高电平时光耦2由高电平向低电平转换光耦2把信号低电平信号传给PLCPLC接收到光耦2的信号后使排向测试机开始测试二极管（此时光耦1处于高电平状态）测试机测试是否好坏；POLAR1；POLAR2PLC未接收到测试机信号后机器拨爪1、2无动作（直接打出坏管）坏PLC接收到测试机低电平信号后使机器拨爪1动作POLAR1POLAR2测试机把低电平信号传给PLC测试机把低电平信号传给PLCPLC接收到测试机低电平信号后使机器拨爪2动作排向测试后的二极管到达第二轨道入口处二极管在重力作用下通过第二轨道到达振荡2处2天宇电子有限公司在重力作用和几个S形震片震动作用下使二极管均匀排开到达F感应器2处F感应器2是否感应到有二极管通过震动供料盘继续震动供料4秒F感应器2是否感应到有二极管通过PLC接收到F感应器2送出的低电平信号后设备无动作变化（机器继续工作）二极管在重力和振荡作用下继续逐个下降到F感应器3开关处是是否否F感应器3是否感应到有二极管通过否F感应器0与F感应器1都未感应到有二极管通过F感应器0与F感应器1都感应到有二极管通过F感应器0感应到有二极管通过F感应器1为感应到有设备停止PLC显示屏上显示下料1卡料；下料4无料且前段红灯闪耀报警设备停止PLC显示屏上显示下料3卡料；下料4无料且前段红灯闪耀报警设备停止PLC显示屏上显示下料2卡料；下料4无料且前段红灯闪耀报警此处标签A此处标签B此处标签C当前三个F感应器都未感应到时为A当只有F感应器0感应到时为B当只有F感应器2感应到时为C当只有F感应器2未感应到时为C当只有F感应器0未感应到时为B是F感应器3把低电平信号传给PLC（告诉PLC此处有二极管通过）PLC接收到F感应器3送出的低电平信号后设备无动作变化（机器继续工作）3天宇电子有限公司二极管在重力和振荡作用下继续逐个下降到达第一送轨转盘处二极管逐个被嵌入送轨转盘的凹槽出随此转盘一起转动第一送轨转轮在光耦3的控制下低电平触发转动（当光耦处于高电平时此测试轮停止转动）随着转盘转动二极管到达极性测试处进行极性测试测试结果是正是反反正测试机把低电平信号传给PLC，告诉PLC二极管极性判断为正PLC接收到测试机送出的低电平信号后使机器拨爪3动作（让二极管通过机器继续工作）PLC为接收到测试机送出的信号机器无动作变换（打出反极管机器继续工作）当光耦3由低电平转向高电平时光耦4由高电平向低电平转换光耦4把低电平信号传给PLCPLC接收到光耦4发出的低信号后使本机器对两测试片施加24伏或12伏正向电压（从外到内为正）导通时为正；不导通时为反二极管被逐个排入链条传送轨道上传送二极管到达第一引直处（每台机器各有不同的高低电平触发）EE-SX670（A）感应器判断第一引直是否有...
