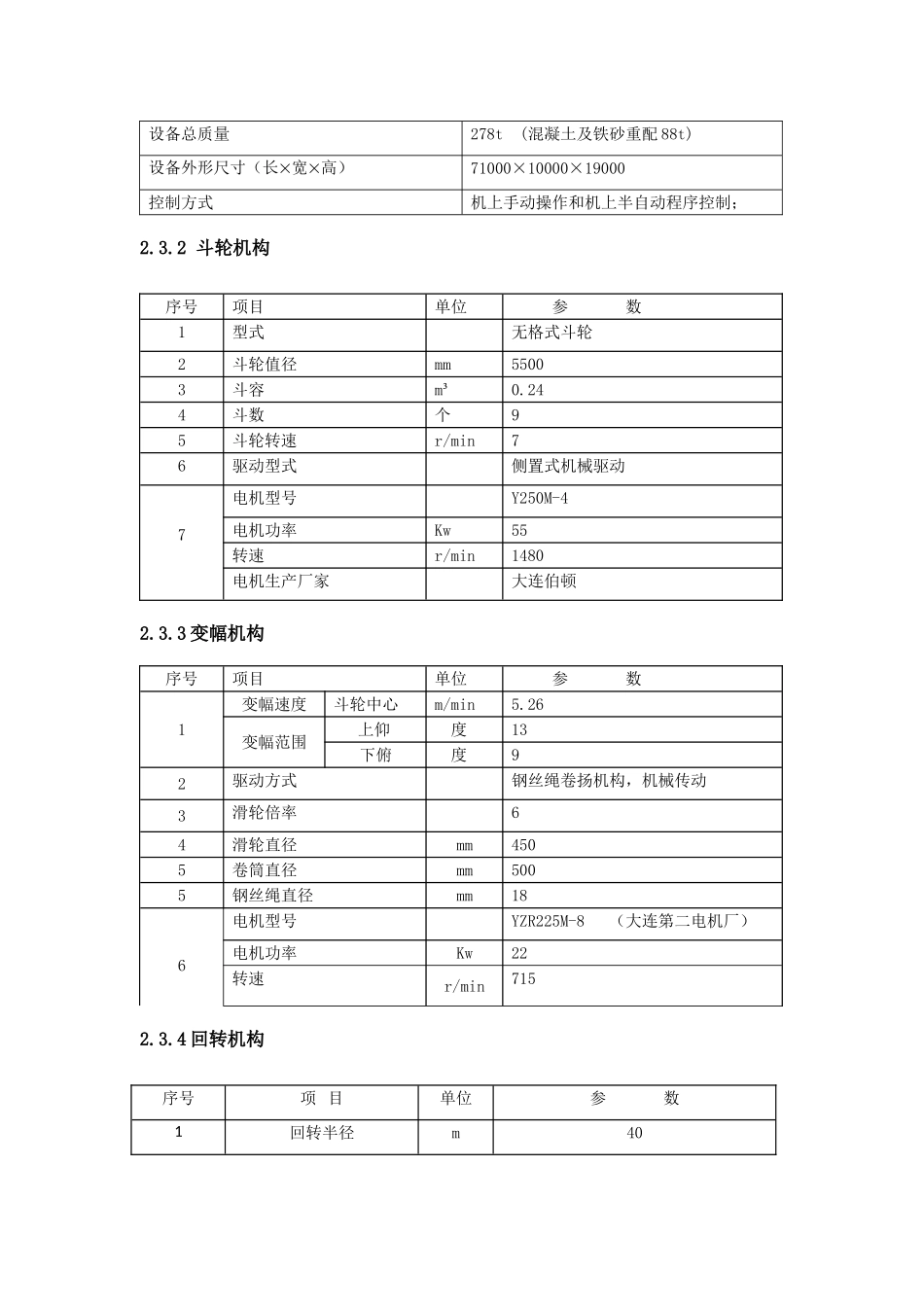

电厂新一期输煤运行规程补充部分1、前言东方希望包头稀土铝业有限责任公司电厂新一期扩建工程输煤系统在原系统基础上扩建完成，新增斗轮堆取料机一台，与斗轮堆取料机配套在煤场中部新建C-8双向可逆运行胶带运输机一台。在三号转运站下部新增落煤管及电动三通挡板，利用挡板的切换可将原煤分配到A或B线输煤系统。煤仓间C-5A、B胶带机延长至6号炉，相应增加犁式卸料器和锁气漏斗。输煤程控系统进行相应的扩建，完成对新增设备的控制和联锁保护。下列人员应熟知本规程：全体输煤运行值班人员、输煤专业技术管理人员、值长、生产部管理人员、总工程师。2斗轮堆取料机运行规程2.1概述电厂新一期扩建工程新增SR700/700.40型斗轮堆取料机,由中国华电工程（集团）公司设计制造。斗轮堆取料机可将地面皮带机上来的物料堆放在料场，也可将料场上的物料取到地面皮带机上为锅炉原煤仓上煤。堆料作业时地面皮带机皮带经过尾车将物料卸到悬臂皮带机上，由悬臂皮带机将物料堆到料场，调整回转角度与俯仰角度可使落料点的位置及落料差发生变化，满足实际需要。取料作业时斗轮转动将物料挖起落到悬臂皮带机上，悬臂皮带机将物料送至中央漏斗，卸到地面皮带机上。因本期铁路专用线及相应的火车来煤系统尚未建成，斗轮机现只能实现取料功能。2.2联锁及保护2.2.1联锁·行走与锚定器、夹轨器之间的联锁·地面皮带机与机上悬臂皮带机之间的取料和堆料联锁·取料状态时，斗轮与系统皮带机之间联锁·堆料状态时，系统皮带机与斗轮悬臂皮带之间联锁·除尘系统与悬臂皮带之间连锁。·大车高速调车时，悬臂必须处于与轨道平行的状态·悬臂要想跨越轨道，悬臂必须处于水平位置2.2.2保护·机上有零位保护、过流保护、短路保护、极限保护、超风速保护、堵料保护及皮带机的打滑和跑偏保护、前臂架的防碰保护。2.3设备规范2.3.1整机规范设备制造厂中国华电工程（集团）公司设备型号SR700/700.40型斗轮堆取料机出力堆料能力700t/h取料能力700t/h堆高轨上12m轨下1.0m回转半径40m轨距7m供电方式安全滑触线供电电压380V供电频率50HZ走行距离70m最大工作风压N/m2最大非工作风压N/m2装机总功率290kW最大负荷功率150kW设备总质量278t(混凝土及铁砂重配88t)设备外形尺寸（长宽高）71000×10000×19000控制方式机上手动操作和机上半自动程序控制；2.3.2斗轮机构序号项目单位参数1型式无格式斗轮2斗轮值径mm55003斗容m³0.244斗数个95斗轮转速r/min76驱动型式侧置式机械驱动7电机型号Y250M-4电机功率Kw55转速r/min1480电机生产厂家大连伯顿2.3.3变幅机构序号项目单位参数1变幅速度斗轮中心m/min5.26变幅范围上仰度13下俯度92驱动方式钢丝绳卷扬机构，机械传动3滑轮倍率64滑轮直径mm4505卷筒直径mm5005钢丝绳直径mm186电机型号YZR225M-8（大连第二电机厂）电机功率Kw22转速r/min7152.3.4回转机构序号项目单位参数1回转半径m402回转速度（工作速度）r/min0.03～0.130r/min3回转角度度＋1100～－11004回转调速方式机械传动和VVVF变频调速，自动控制回转取料速度5回转机构型式采用机械传动和VVVF变频调速装置6驱动装置型式电机、制动器、安全联轴器、减速机一体电动机电机型号YTP180M-47功率kw18.5转数r/min1460电机生产厂家大连伯顿2.3.5行走机构序号项目单位参数1行走机构型式三合一(+)开式齿轮侧置式驱动2最大工作轮压kN≤2503行走速度m/min0～25（VVVF调速），慢速7,快速254行走轮直径mm6305轮数个166驱动轮数个87轨距m78轴距m79轨道型号Kg/m5010电动机型号132ML411电动机功率kW4×9.212制动器型号YW25-250/50WCI-IR13驱动型式三合一(电机、制动器、减速机一体)+开式齿轮侧置式驱动14门座型式焊接箱形梁结构,四支点15夹轨器型式液压弹簧夹轨器，弹簧夹紧，液压打开功率KW2×1.52.3.6悬臂胶带机序号项目单位参数1带宽mm10002带速m/s2.53胶带型号EP-200（耐寒）4运行方式双向可逆5驱动装置型式侧置式机械驱动6拉紧型式重锤式电动机电机型号Y250M-47功率kw55电机厂家大连伯顿8减速器MC3RLHF039制动器YW25-250/50WCI-IR10液力偶合器YOXⅡZ45011尾部挡板电动推杆推力/拉力kgf300/210行程mm300速度mm/s302.3.7尾车序号项目单位...
