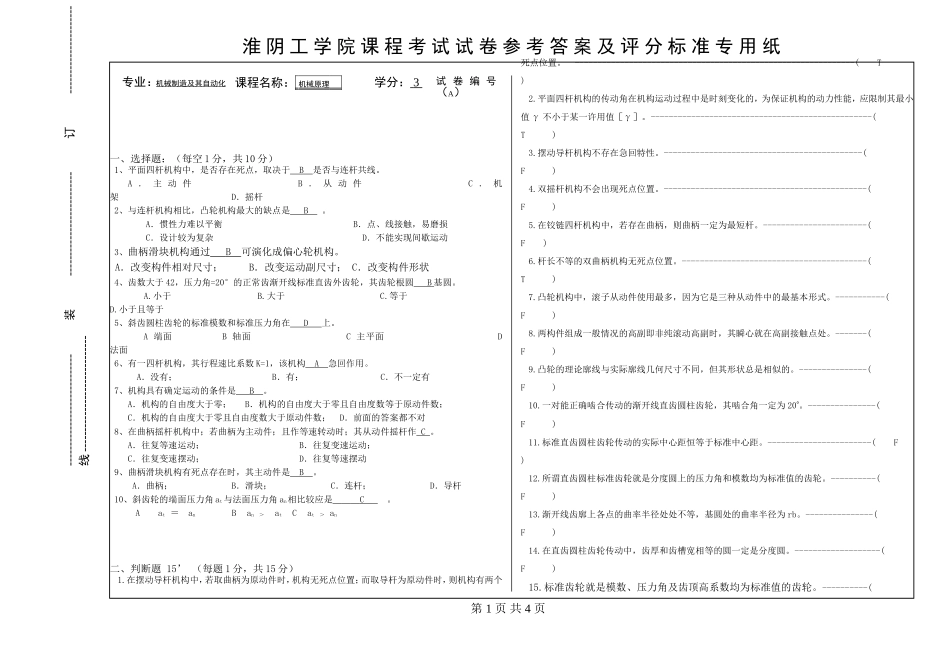

----------------------------装--------------------------订----------------------线-----------------------------淮阴工学院课程考试试卷参考答案及评分标准专用纸一、选择题：（每空1分，共10分）1、平面四杆机构中，是否存在死点，取决于B是否与连杆共线。A．主动件B．从动件C．机架D．摇杆2、与连杆机构相比，凸轮机构最大的缺点是B。A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动3、曲柄滑块机构通过B可演化成偏心轮机构。A．改变构件相对尺寸；B．改变运动副尺寸；C．改变构件形状4、齿数大于42，压力角=20°的正常齿渐开线标准直齿外齿轮，其齿轮根圆B基圆。A.小于B.大于C.等于D.小于且等于5、斜齿圆柱齿轮的标准模数和标准压力角在D上。A端面B轴面C主平面D法面6、有一四杆机构，其行程速比系数K=1，该机构A急回作用。A．没有；B．有；C．不一定有7、机构具有确定运动的条件是B。A．机构的自由度大于零；B．机构的自由度大于零且自由度数等于原动件数；C．机构的自由度大于零且自由度数大于原动件数；D．前面的答案都不对8、在曲柄摇杆机构中；若曲柄为主动件；且作等速转动时；其从动件摇杆作C。A．往复等速运动；B．往复变速运动；C．往复变速摆动；D．往复等速摆动9、曲柄滑块机构有死点存在时，其主动件是B。A．曲柄；B．滑块；C．连杆；D．导杆10、斜齿轮的端面压力角at与法面压力角an相比较应是C。Aat＝anBan＞atCat＞an二、判断题15’（每题1分，共15分）1.在摆动导杆机构中，若取曲柄为原动件时，机构无死点位置；而取导杆为原动件时，则机构有两个死点位置。--------------------------------------------------------------(T)2.平面四杆机构的传动角在机构运动过程中是时刻变化的，为保证机构的动力性能，应限制其最小值γ不小于某一许用值［γ］。-------------------------------------------------(T)3.摆动导杆机构不存在急回特性。--------------------------------------------(F)4.双摇杆机构不会出现死点位置。---------------------------------------------(F)5.在铰链四杆机构中，若存在曲柄，则曲柄一定为最短杆。-----------------------(F)6.杆长不等的双曲柄机构无死点位置。-----------------------------------------(T)7.凸轮机构中，滚子从动件使用最多，因为它是三种从动件中的最基本形式。-----------(F)8.两构件组成一般情况的高副即非纯滚动高副时，其瞬心就在高副接触点处。-------(F)9.凸轮的理论廓线与实际廓线几何尺寸不同，但其形状总是相似的。---------------(F)10.一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20。---------------(F)11.标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。-----------------------(F)12.所谓直齿圆柱标准齿轮就是分度圆上的压力角和模数均为标准值的齿轮。----------(F)13.渐开线齿廓上各点的曲率半径处处不等，基圆处的曲率半径为rb。---------------(F)14.在直齿圆柱齿轮传动中，齿厚和齿槽宽相等的圆一定是分度圆。-------------------(F)15.标准齿轮就是模数、压力角及齿顶高系数均为标准值的齿轮。----------(第1页共4页专业：机械制造及其自动化课程名称：机械原理学分：3试卷编号（A）----------------------------装--------------------------订----------------------线-----------------------------淮阴工学院课程考试试卷参考答案及评分标准专用纸F)三、简答题25’(每小题5分)1、在图示导杆机构中，已知：lAB=40mm，试问：（1）若机构成为摆动导杆时，lAC的最小值为多少？（2）AB为原动件时，机构的传动角为多大？（3）若lAC=50mm，且此机构成为转动导杆时，lAB的最小值为多少？答:(1)(LAC)min＞40mm;（2）γ恒为90°（3）（LAB）min=LAC=50mm2、压力角如何定义？答：从动件上某点的力的方向与该点的速度方向之间所夹的锐角即为机构在该位置的压力角。3、如果滚子从动件盘形凸轮机构的实际轮廓线变尖或相交，可以采取哪些办法来解决。答：减小滚子半径，或增大基圆半径。4、何谓渐开线齿轮传动的可分性？如令一对标准齿轮的中心距...
