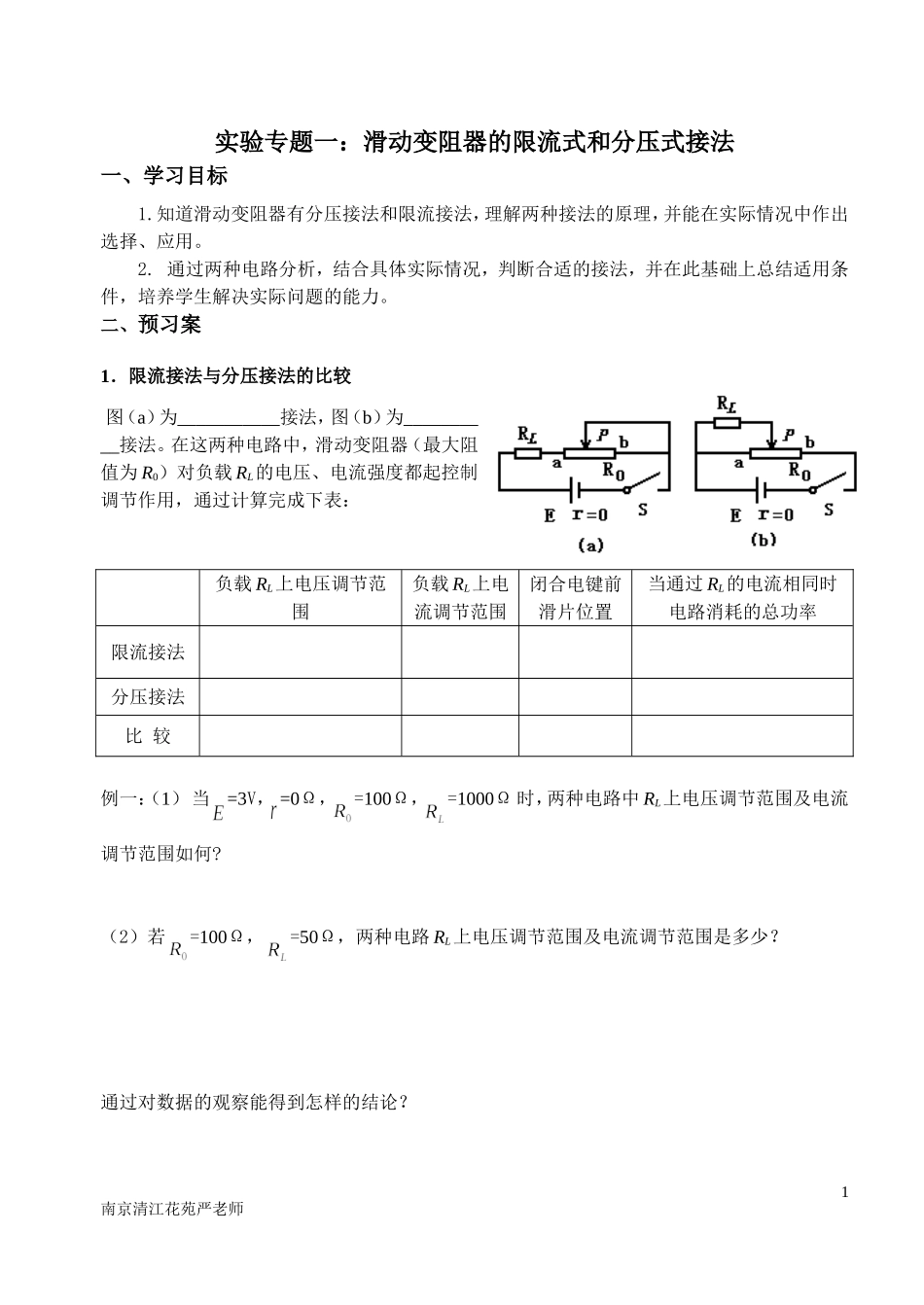

南京市鼓楼区清江花苑严老师实验专题一:滑动变阻器的限流式和分压式接法_第1页
1/4
南京市鼓楼区清江花苑严老师实验专题一:滑动变阻器的限流式和分压式接法_第2页
2/4

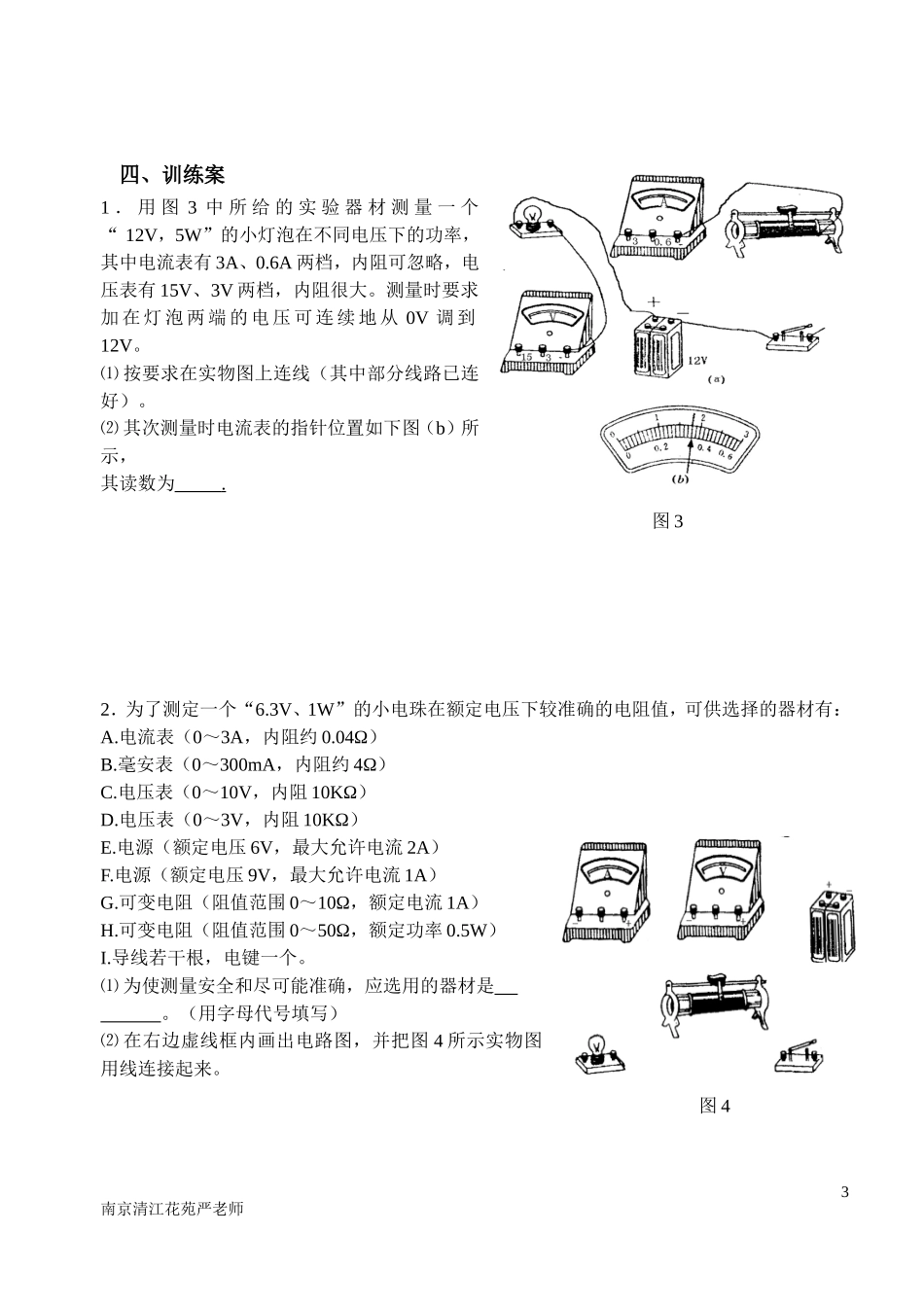

南京市鼓楼区清江花苑严老师实验专题一:滑动变阻器的限流式和分压式接法_第3页
3/4
实验专题一:滑动变阻器的限流式和分压式接法一、学习目标1.知道滑动变阻器有分压接法和限流接法,理解两种接法的原理,并能在实际情况中作出选择、应用。2.通过两种电路分析,结合具体实际情况,判断合适的接法,并在此基础上总结适用条件,培养学生解决实际问题的能力。二、预习案1.限流接法与分压接法的比较图(a)为___________接法,图(b)为__________接法。在这两种电路中,滑动变阻器(最大阻值为R0)对负载RL的电压、电流强度都起控制调节作用,通过计算完成下表:负载RL上电压调节范围负载RL上电流调节范围闭合电键前滑片位置当通过RL的电流相同时电路消耗的总功率限流接法分压接法比较例一:(1)当=3V,=0Ω,=100Ω,=1000Ω时,两种电路中RL上电压调节范围及电流调节范围如何?(2)若=100Ω,=50Ω,两种电路RL上电压调节范围及电流调节范围是多少?通过对数据的观察能得到怎样的结论?1南京清江花苑严老师三、探究案1.两种电路的比较:⑴哪种电路的电压电流调节范围大?⑵在电源滑动变阻器和用电器一定的条件下,哪种电路的功率小?2.电路选择原则:⑴若两种电路都满足要求则优先选择哪种电路,说明理由⑵但在下列几种情况下,必须选择分压式连接方式:①当滑动变阻器全电阻远小于被测电阻时,且实验要求电压(电流)的变化范围较大;②明确要求某部分电路的电压从零开始变化;(测定小灯泡的伏安特性曲线。)③若采用限流接法,电路中的最小电流仍超过用电器的额定电流。例二:用伏安法测金属电阻Rx(约为5Ω)的值,已知电流表内阻为1Ω,量程为0.6A,电压表内阻为几kΩ,量程为3V,电源电动势为9V,滑动变阻器的阻值为0~6Ω,额定电流为5A,试画出测量Rx的原理图。3.滑动变阻器的选择(1)限流式接法:滑动变阻器的阻值和被测电阻阻值的关系(2)分压式接法:滑动变阻器的阻值和被测电阻阻值的关系2南京清江花苑严老师图3图4四、训练案1.用图3中所给的实验器材测量一个“12V,5W”的小灯泡在不同电压下的功率,其中电流表有3A、0.6A两档,内阻可忽略,电压表有15V、3V两档,内阻很大。测量时要求加在灯泡两端的电压可连续地从0V调到12V。⑴按要求在实物图上连线(其中部分线路已连好)。⑵其次测量时电流表的指针位置如下图(b)所示,其读数为.2.为了测定一个“6.3V、1W”的小电珠在额定电压下较准确的电阻值,可供选择的器材有:A.电流表(0~3A,内阻约0.04Ω)B.毫安表(0~300mA,内阻约4Ω)C.电压表(0~10V,内阻10KΩ)D.电压表(0~3V,内阻10KΩ)E.电源(额定电压6V,最大允许电流2A)F.电源(额定电压9V,最大允许电流1A)G.可变电阻(阻值范围0~10Ω,额定电流1A)H.可变电阻(阻值范围0~50Ω,额定功率0.5W)I.导线若干根,电键一个。⑴为使测量安全和尽可能准确,应选用的器材是。(用字母代号填写)⑵在右边虚线框内画出电路图,并把图4所示实物图用线连接起来。3南京清江花苑严老师3.某电阻Rx约为25kΩ,要测量它的阻值.现有电动势为15V的直流电源,最大阻值为50Ω的滑动变阻器,另外可供选择的电表有:A.电流表(量程100μA,内阻约2kΩ)ks5uB.电流表(量程500μA,内阻约300Ω)C.电压表(量程10V,内阻约l00kΩ)D.电压表(量程50V,内阻约500kΩ)①应选择的电表为(只需填电表前面的字母即可):电流表____;电压表_____.②在方框中画出最合适的测量电路图.ks5u4.要测一个待测电阻RX(约200Ω)的阻值,除待测电阻外,实验室提供了如下器材:A.电源E电动势3V,内阻不计B.电流表A1量程0~10mA、内阻r1约为500ΩC.电流表A2量程0~500μA、内阻r2=1000ΩD.滑动变阻器R1最大阻值20Ω.额定电流2AE.定值电阻R2=5000ΩF.定值电阻R3=500Ω①为了测定待测电阻上的电压,可以将电流表▲串联定值电阻▲,将其改装成一个量程为3.0V的电压表②下图是画出测量RX两种甲、乙电路图,应选▲。③若电流表A得读数为I=6.2mA,改装后的电压表V读数如图,则V读数是▲V。待测电阻RX=▲Ω。4南京清江花苑严老师SEVRXR1ASEVRXR1A甲乙改装的电压表改装的电压表
