《流体力学，泵与泵站综合实验》实验报告开课实验室：流体力学实验室年月日学院年级、专业、班姓名成绩课程名称流体力学与水泵综合实验实验项目名称沿程水头损失实验指导教师教师评语教师签名：年月日一、实验目的1
加深理解圆管层流和紊流的沿程水头损失随流速变化的规律
掌握管道沿程水头损失的测量方法
掌握管道沿程阻力系数的测量技术及压差计的测量方法
分析沿程水头系数和雷诺数的关系
二、实验原理1
基本理论流体运动过程中，将产生两种阻力和两种水头损失，即沿程阻力和局部阻力；沿程水头损失和局部水头损失
由于流体黏性影响，在流体流动的边界条件（几何形状，面积，方向）沿程不变时，均匀分布在流程上，与流程长成正比的阻力称沿程阻力，由此产生的水头损失称沿程水头损失
由于流体的流动边界条件突变，如过流断面形状，面积变化或流动方向改变所引起的阻力称局部阻力，由此产生的水头损失称局部水头损失

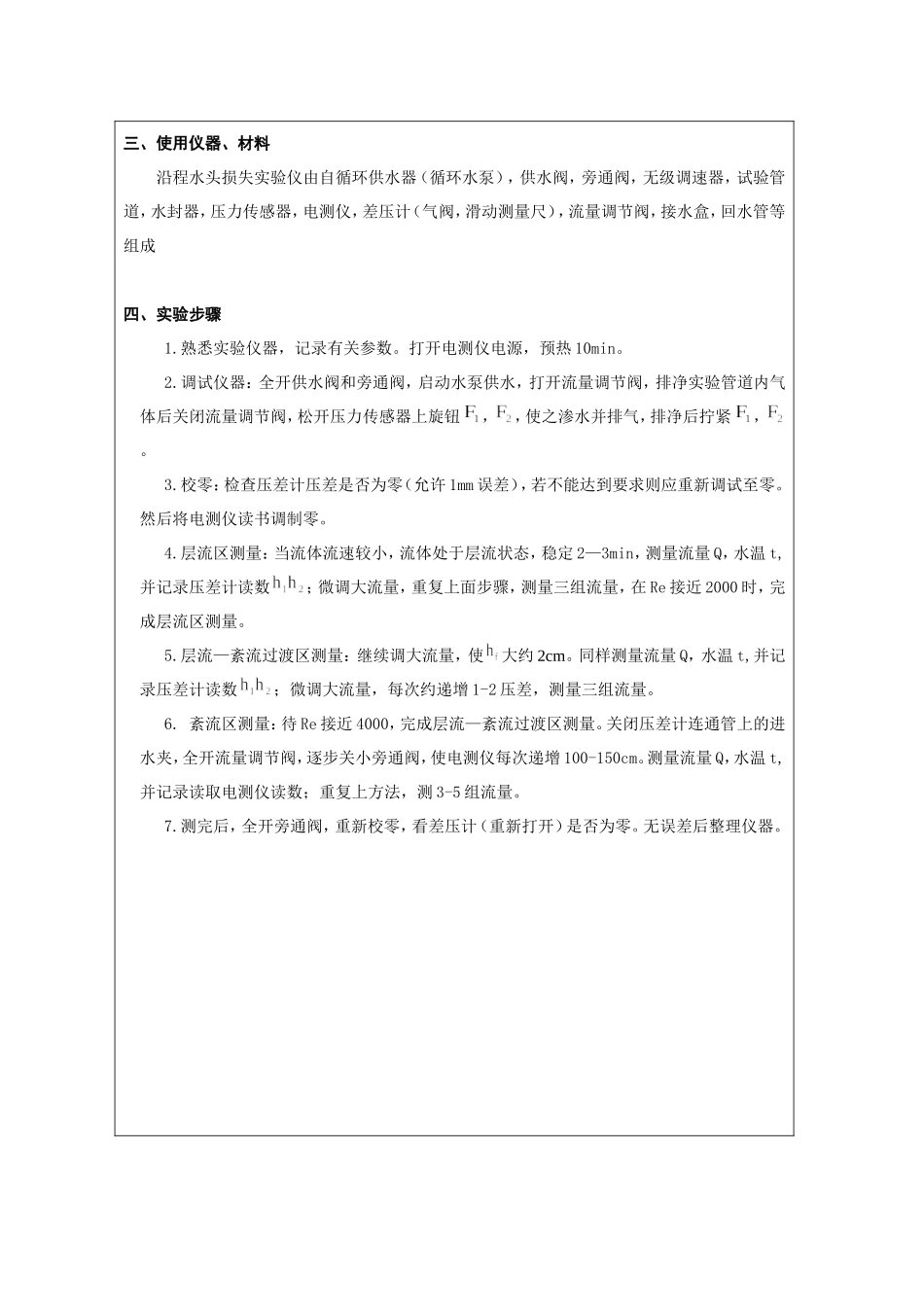

均匀流的沿程水头损失hf=(Z1+P1/γ)-(Z2+P2/γ)hf=λ•L/d•υ2/2gλ=K•hf/Q2K=π2gd5/8L三、使用仪器、材料沿程水头损失实验仪由自循环供水器（循环水泵），供水阀，旁通阀，无级调速器，试验管道，水封器，压力传感器，电测仪，差压计（气阀，滑动测量尺），流量调节阀，接水盒，回水管等组成四、实验步骤1
熟悉实验仪器，记录有关参数
打开电测仪电源，预热10min
调试仪器：全开供水阀和旁通阀，启动水泵供水，打开流量调节阀，排净实验管道内气体后关闭流量调节阀，松开压力传感器上旋钮，，使之渗水并排气，排净后拧紧，
校零：检查压差计压差是否为零（允许1mm误差），若不能达到要求则应重新调试至零
然后将电测仪读书调制零
层流区测量：当流体流速较小，流体处于层流状态，稳定2—3min，测量流量Q，水温t,并记录压差计读数；微调大流量，重复上面步骤，测量三组流量，在Re接
