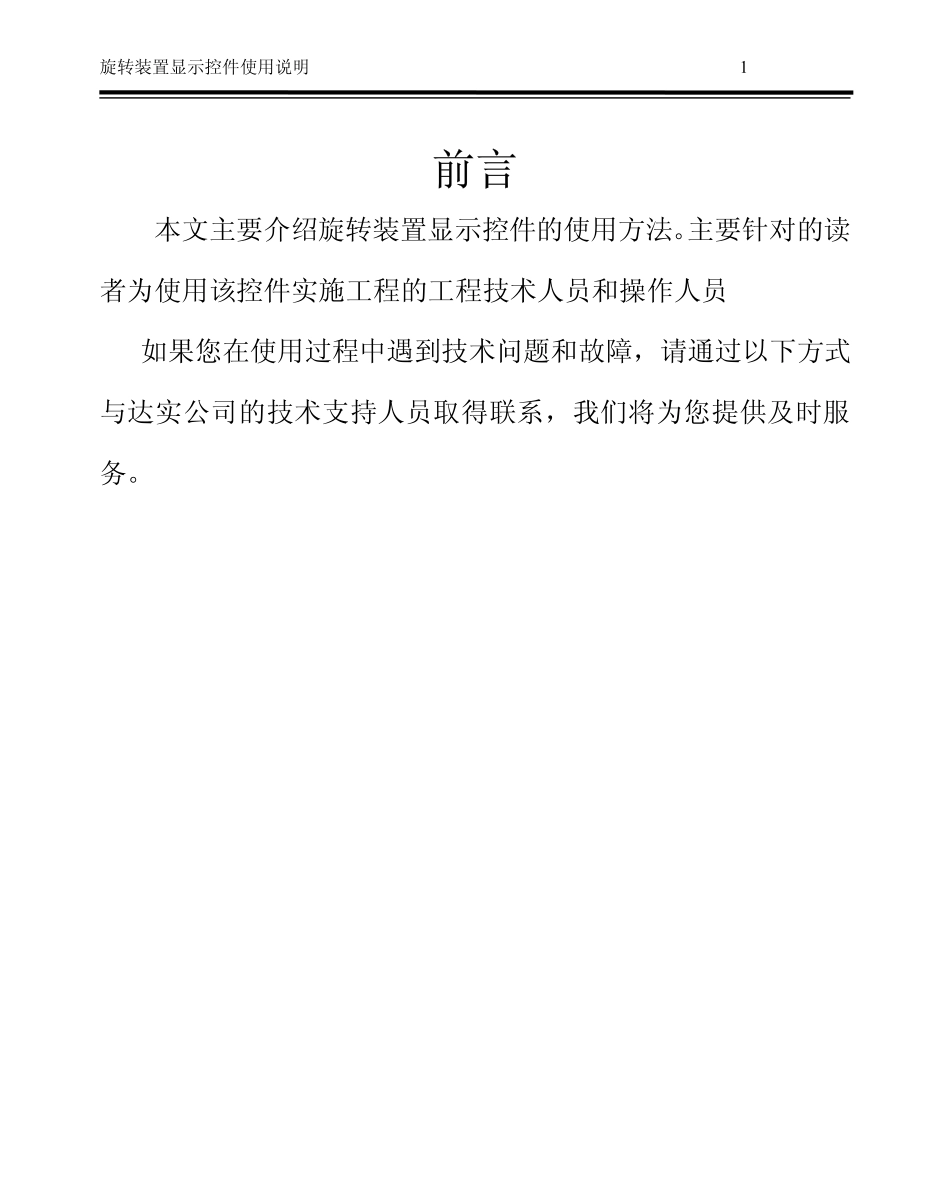

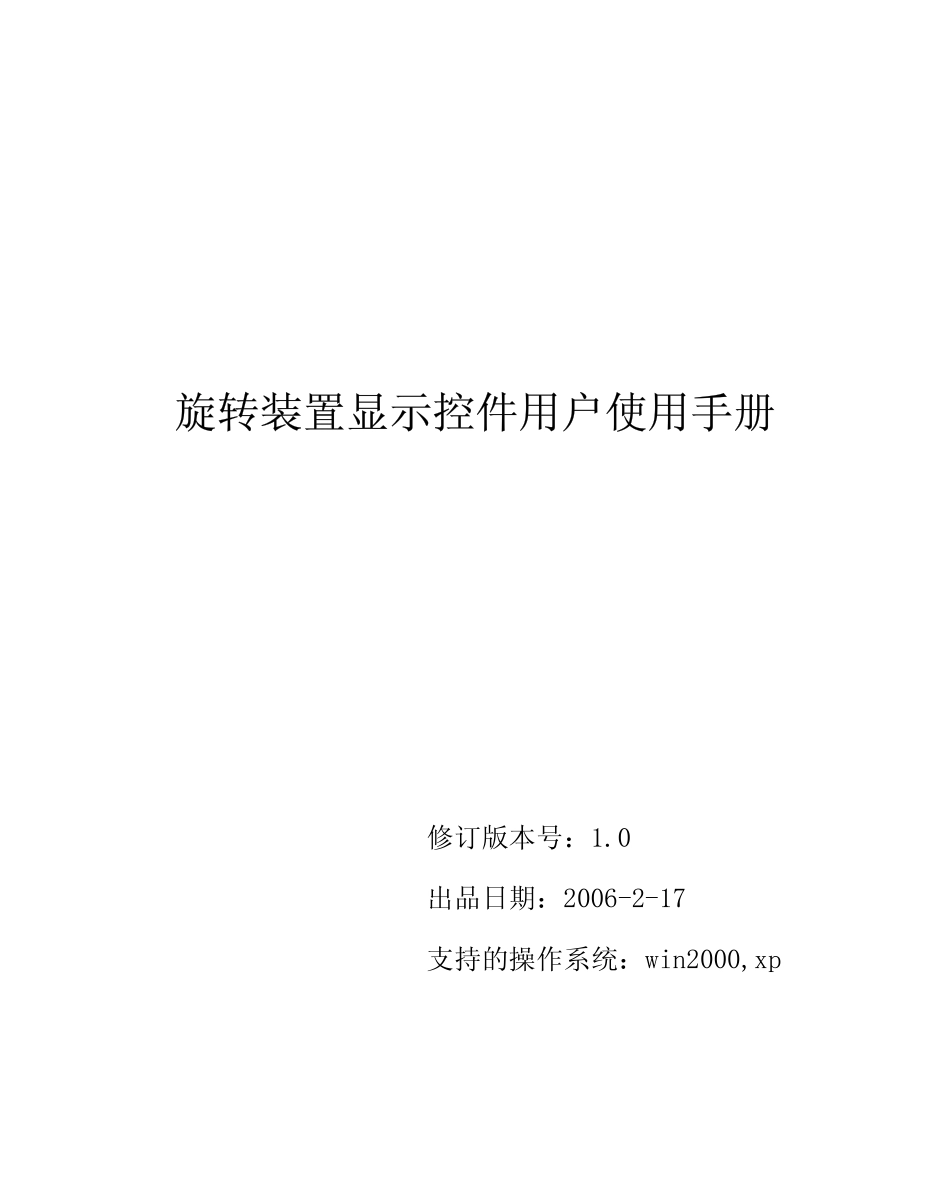

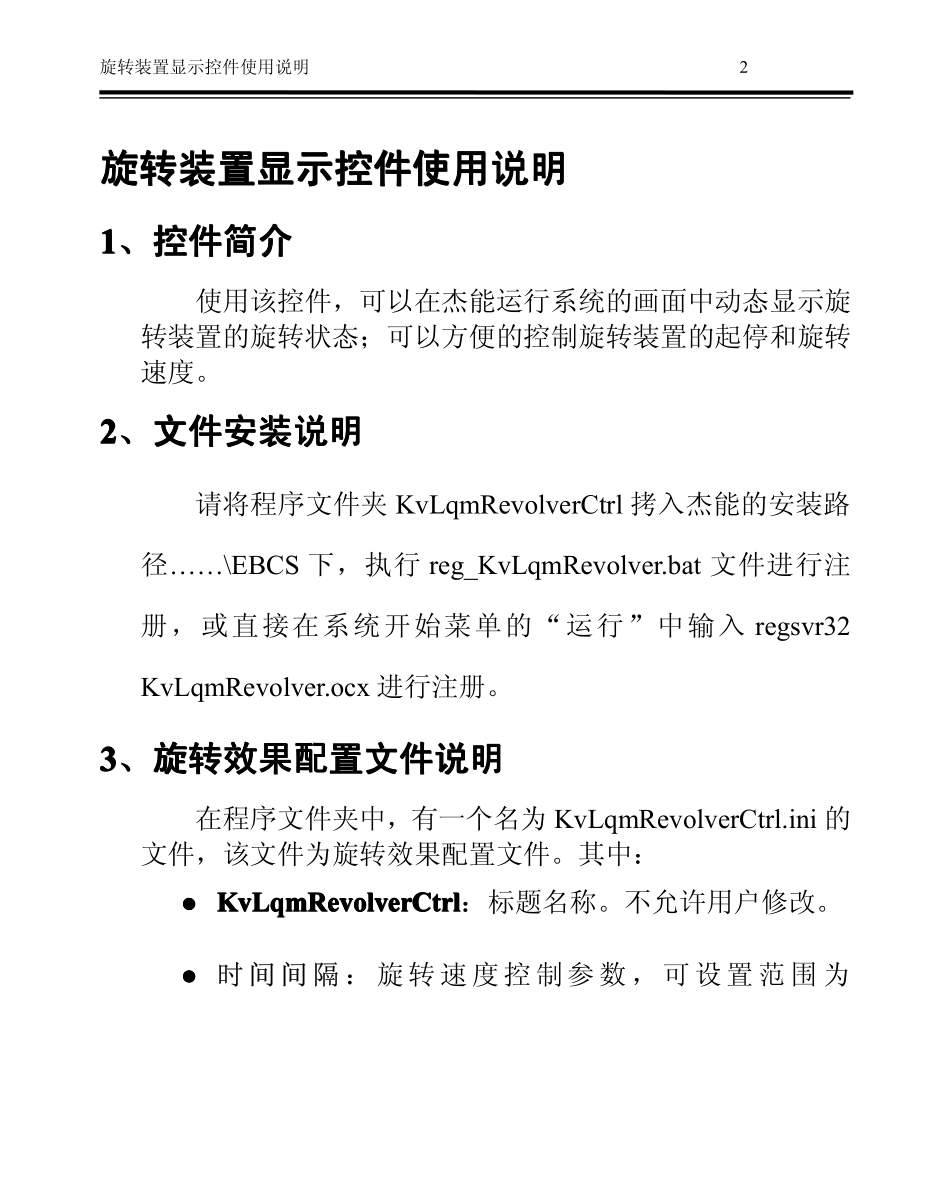

旋转装置显示控件用户使用手册修订版本号：1.0出品日期：2006-2-17支持的操作系统：win2000,xp旋转装置显示控件使用说明1前言本文主要介绍旋转装置显示控件的使用方法。主要针对的读者为使用该控件实施工程的工程技术人员和操作人员如果您在使用过程中遇到技术问题和故障，请通过以下方式与达实公司的技术支持人员取得联系，我们将为您提供及时服务。旋转装置显示控件使用说明2旋转装置显示控件使用说明旋转装置显示控件使用说明旋转装置显示控件使用说明旋转装置显示控件使用说明1111、控件简介、控件简介、控件简介、控件简介使用该控件，可以在杰能运行系统的画面中动态显示旋转装置的旋转状态；可以方便的控制旋转装置的起停和旋转速度。2222、文件安装说明、文件安装说明、文件安装说明、文件安装说明请将程序文件夹KvLqmRevolverCtrl拷入杰能的安装路径……\EBCS下，执行reg_KvLqmRevolver.bat文件进行注册，或直接在系统开始菜单的“运行”中输入regsvr32KvLqmRevolver.ocx进行注册。3333、旋转效果配置文件说明、旋转效果配置文件说明、旋转效果配置文件说明、旋转效果配置文件说明在程序文件夹中，有一个名为KvLqmRevolverCtrl.ini的文件，该文件为旋转效果配置文件。其中：����KvLqmRevolverCtrlKvLqmRevolverCtrlKvLqmRevolverCtrlKvLqmRevolverCtrl：标题名称。不允许用户修改。����时间间隔：旋转速度控制参数，可设置范围为旋转装置显示控件使用说明310---3000，数值越小旋转速度越快，默认为20。为了达到比较好的视觉效果，建议将该参数设在10-100之间。����正常旋转位图文件数：显示的正常旋转位图的文件个数，可设置范围为2---6，默认为6。����正常旋转位图文件0--0--0--0--正常旋转位图文件5555：正常旋转状态下时显示的不同位图文件，用户可修改该位图文件。����故障旋转位图文件数：显示的故障旋转位图的文件个数。建议与正常旋转位图文件数设置相同。����故障旋转位图文件0--0--0--0--故障旋转位图文件5555：故障旋转状态下显示的不同位图文件。用户可修改该位图文件。6个正常旋转位图依次相差一个相同角度，用户可以根据需要调整正常旋转位图文件数和正常旋转位图文件的顺序，配以适当的时间间隔，以达到不同的旋转效果。故障旋转位图亦如此。注意：����在KvLqmRevolverCtrl.ini的文件中，“＝”号左边的部旋转装置显示控件使用说明4分不容许用户修改。����旋转装置显示控件消耗内存的数量决定于位图文件数量和位图尺寸，为了降低内存消耗，建议位图尺寸在128*128象素点以下。4444、控件使用方法、控件使用方法、控件使用方法、控件使用方法在杰能画面开发系统的工具箱中点击“插入通用控件”按钮或选择“编辑”菜单下的“插入通用控件”，在通用控件列表中选择KvLqmRevolverControl，在画面上放置该控件。如果KvLqmRevolverCtrl.ini中的设置有错误，放置控件时，画面上不会显示该控件，杰能信息窗口会有错误信息的提示。在杰能开发中仅显示该控件的正常静止状态。可以通过配置控件的属性页来指定配置文件（使用的位图和KvLqmRevolverCtrl.ini）所在的位置，以改变控件的属性。旋转装置显示控件使用说明5该控件有两个属性可以用来关联杰能的变量：����is_bad：表示是否是故障状态。当is_bad=0时该控件显示正常位图；当is_bad=1时KvLqmRevolverCtrl显示故障位图。����is_rotate：表示是否旋转。当is_rotate=1时该控件以KvLqmRevolverCtrl.ini文件中指定的时间间隔和位图文旋转装置显示控件使用说明6件数依次显示位图，产生旋转效果。下面举例说明该控件的使用方法。KvLqmRevolverCtrl.ini使用默认配置。����例::::杰能数据词典中定义IO整形变量“bad”和“rotate”，“bad”表示是否处于故障状态，“rotate”控制装置是否旋转。在杰能画面中放置KvLqmRevolverControl控件，鼠标双击该控件，在弹出的“动画连接属性”界面的“属性”页中关联这两个变量，如下图所示。旋转装置显示控件使用说明7杰能运行系统中：当变量rotate的值为1时，装置旋转：如果变量bad的值为0，显示KvLqmRevolverCtrl.ini文件中的正常旋转状态位图，如果bad的值为1,显示KvLqmRevolverCtrl.ini文件中的故障旋转状态位图。当变量rotate的值为0时，停止旋转。旋转装置显示控件使用说明8
