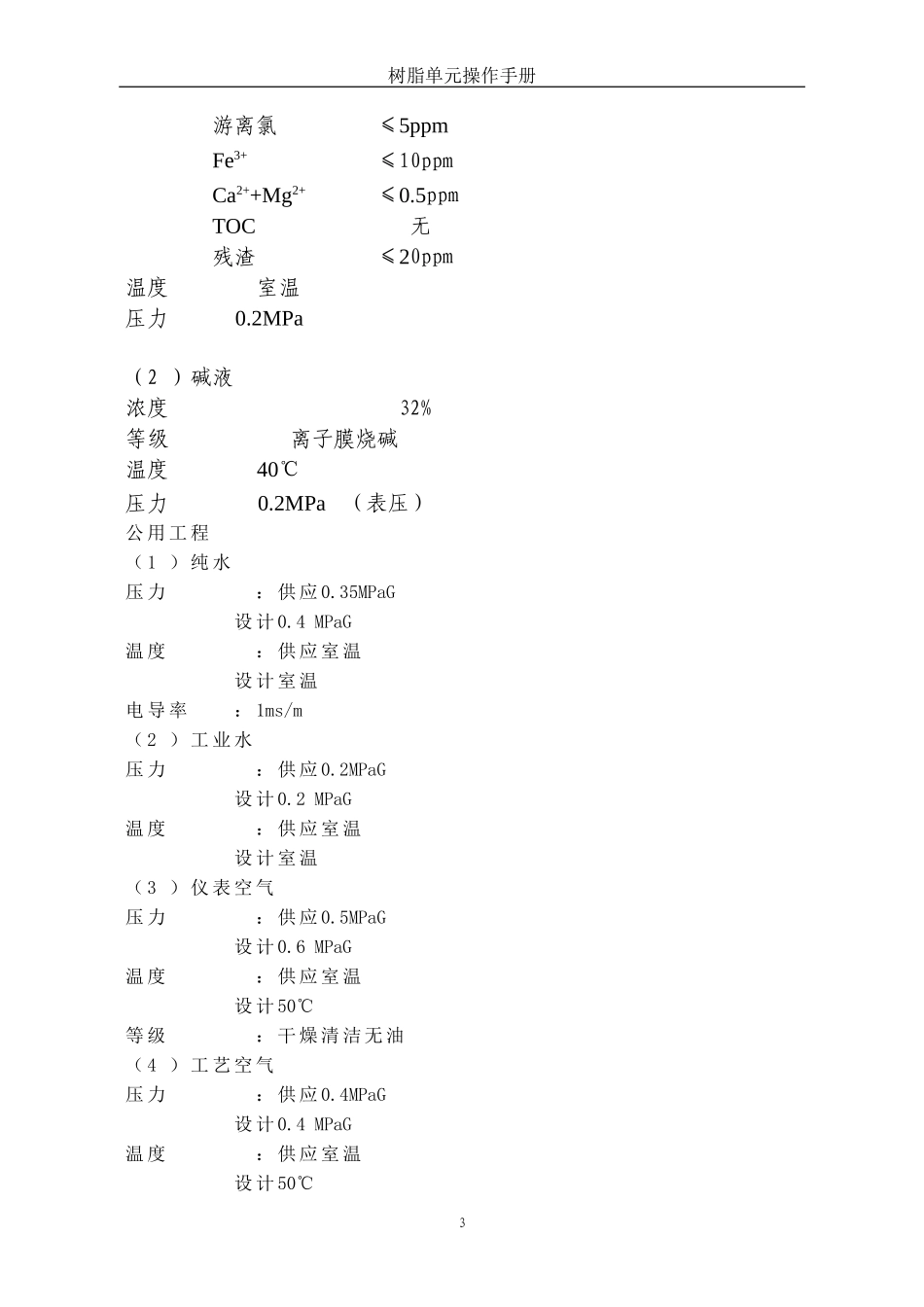

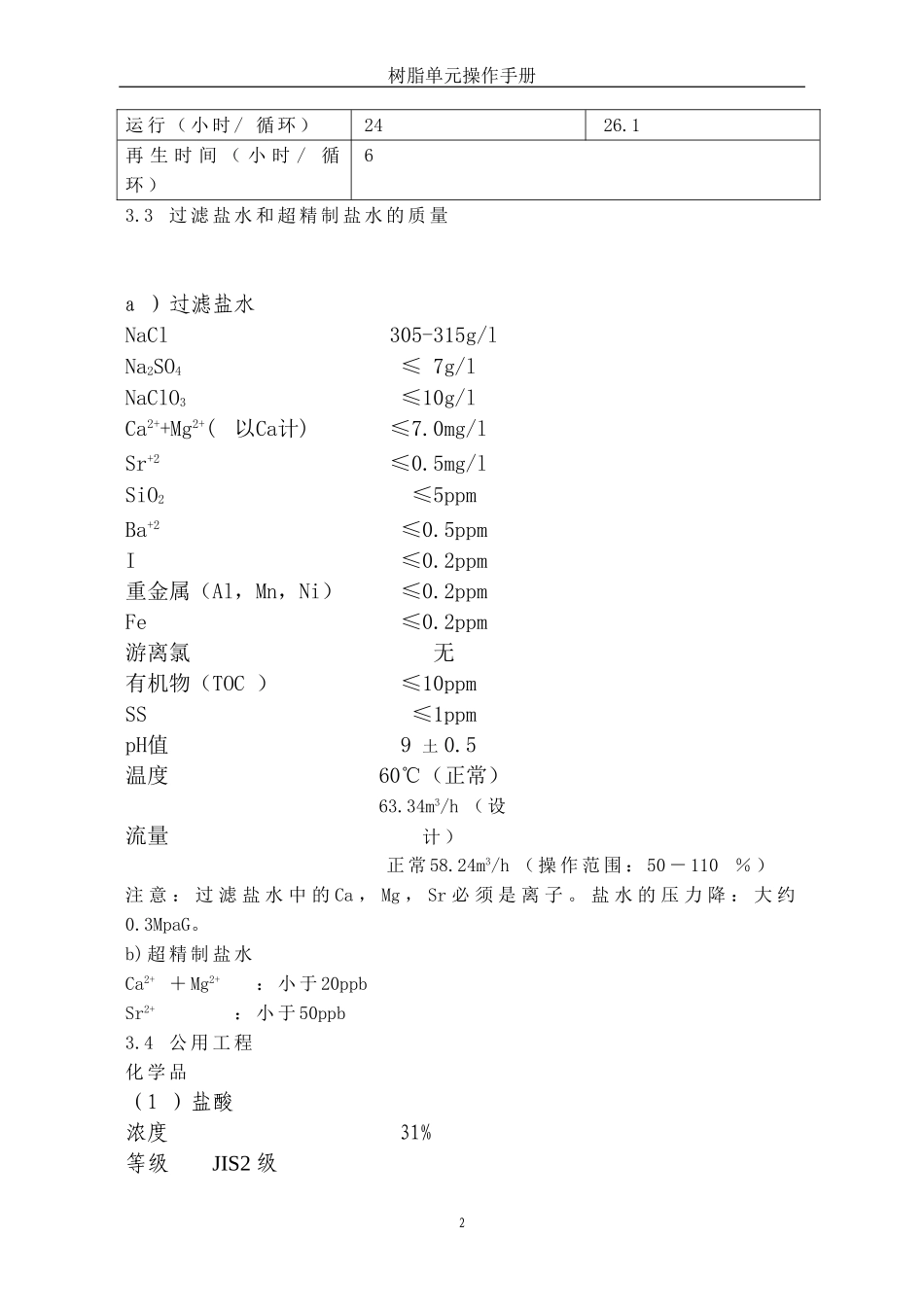

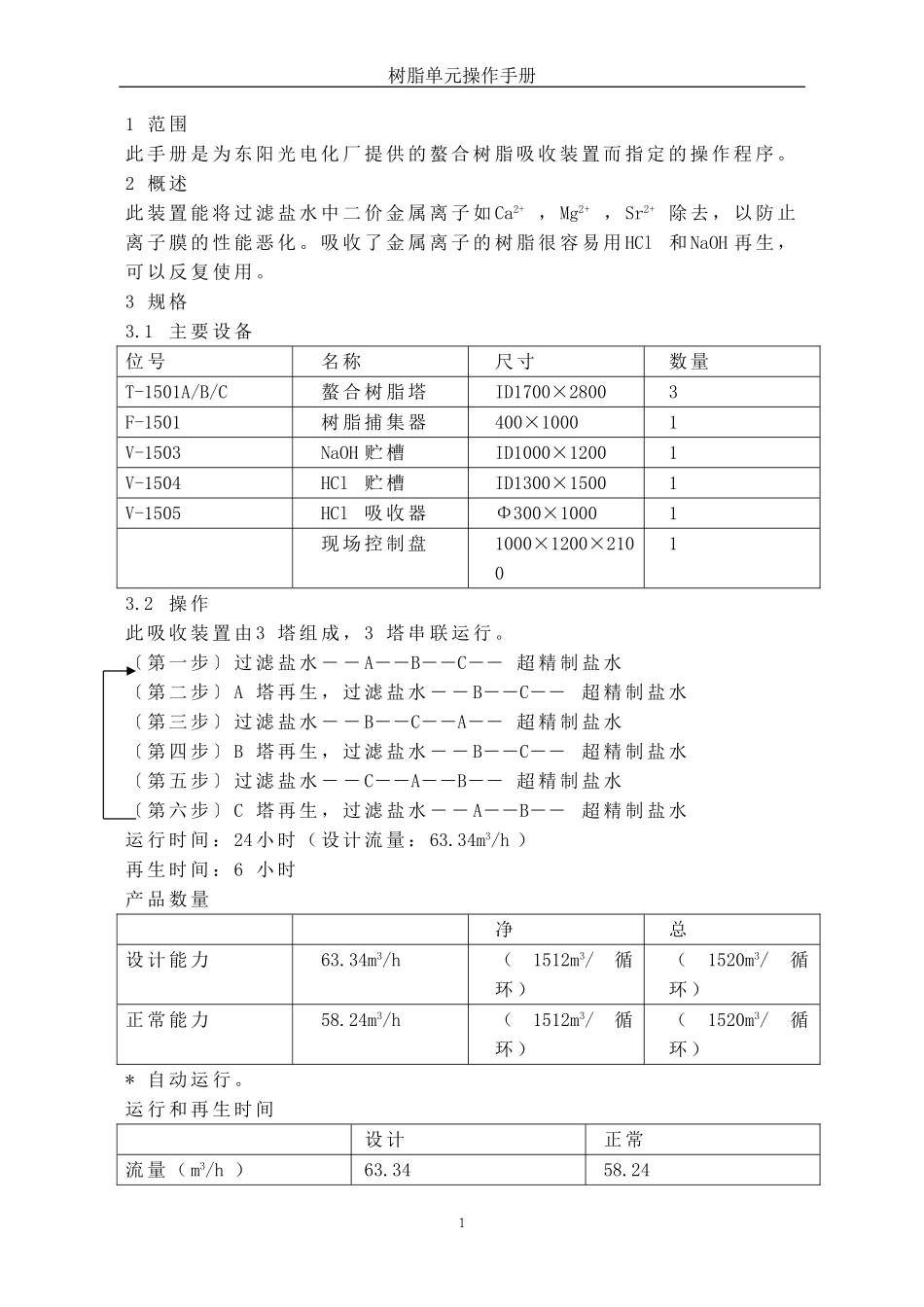

树脂单元操作手册1范围此手册是为东阳光电化厂提供的螯合树脂吸收装置而指定的操作程序。2概述此装置能将过滤盐水中二价金属离子如Ca2+，Mg2+，Sr2+除去，以防止离子膜的性能恶化。吸收了金属离子的树脂很容易用HCl和NaOH再生，可以反复使用。3规格3.1主要设备位号名称尺寸数量T-1501A/B/C螯合树脂塔ID1700×28003F-1501树脂捕集器400×10001V-1503NaOH贮槽ID1000×12001V-1504HCl贮槽ID1300×15001V-1505HCl吸收器Φ300×10001现场控制盘1000×1200×210013.2操作此吸收装置由3塔组成，3塔串联运行。〔第一步〕过滤盐水――A――B――C――超精制盐水〔第二步〕A塔再生，过滤盐水――B――C――超精制盐水〔第三步〕过滤盐水――B――C――A――超精制盐水〔第四步〕B塔再生，过滤盐水――B――C――超精制盐水〔第五步〕过滤盐水――C――A――B――超精制盐水〔第六步〕C塔再生，过滤盐水――A――B――超精制盐水运行时间：24小时（设计流量：63.34m3/h）再生时间：6小时产品数量净总设计能力63.34m3/h（1512m3/循环）（1520m3/循环）正常能力58.24m3/h（1512m3/循环）（1520m3/循环）*自动运行。运行和再生时间设计正常流量（m3/h）63.3458.241树脂单元操作手册运行（小时/循环）2426.1再生时间（小时/循环）63.3过滤盐水和超精制盐水的质量a）过滤盐水NaCl305-315g/lNa2SO4≤7g/lNaClO3≤10g/lCa2++Mg2+(以Ca计)≤7.0mg/lSr+2≤0.5mg/lSiO2≤5ppmBa+2≤0.5ppmI≤0.2ppm重金属（Al，Mn，Ni）≤0.2ppmFe≤0.2ppm游离氯无有机物（TOC）≤10ppmSS≤1ppmpH值9土0.5温度60℃（正常）流量63.34m3/h（设计）正常58.24m3/h（操作范围：50－110％）注意：过滤盐水中的Ca，Mg，Sr必须是离子。盐水的压力降：大约0.3MpaG。b)超精制盐水Ca2+＋Mg2+：小于20ppbSr2+：小于50ppb3.4公用工程化学品（1）盐酸浓度31%等级JIS2级2树脂单元操作手册游离氯≤5ppmFe3+≤10ppmCa2++Mg2+≤0.5ppmTOC无残渣≤20ppm温度室温压力0.2MPa（2）碱液浓度32%等级离子膜烧碱温度40℃压力0.2MPa（表压）公用工程（1）纯水压力：供应0.35MPaG设计0.4MPaG温度：供应室温设计室温电导率：1ms/m（2）工业水压力：供应0.2MPaG设计0.2MPaG温度：供应室温设计室温（3）仪表空气压力：供应0.5MPaG设计0.6MPaG温度：供应室温设计50℃等级：干燥清洁无油（4）工艺空气压力：供应0.4MPaG设计0.4MPaG温度：供应室温设计50℃3树脂单元操作手册等级：清洁无油（5）电力供应（频率50Hz土1％）仪表：交流电压220V（＋5％/－10％）1相3.5树脂充装量树脂型号和体积DIAIONCR11：8.4m3（2.8m3/塔×3）3.6化学品用量31％HCl：1175Kg/循环32％NaOH：613Kg/循环3.7公用工程用量仪表空气：1Nm3/分钟工艺空气：2.3Nm3/分钟纯水：最大22.5m3/h（41.2m3/循环）3.8废水体积：39.6m3/循环3.9回收盐水体积：10.9m3/循环3.10树脂磨损和损失DIAIONCR11大约15％/年（仅供参考）4操作叙述4.1原理DIAIONCR11是聚苯乙烯和作为螯合基团的亚氨基二乙酸交联而成。DIAIONCR11通过下列反应吸收Ca，Mg。R：CH2-CH-CH2-CH结构的螯合树脂CR-11（再生反应）4树脂单元操作手册5工艺叙述树脂吸收装置的操作可以大致分成下述的运行与再生。运行工艺：此工艺为树脂除去盐水中少量的钙镁锶离子，以获得能满足电解要求的超精制盐水。再生工艺：当运行到树脂失去吸收能力时，进行再生。使用HCl和NaOH进行再生。再生与运行（时间，流量，打开阀的编号，需要调节的阀门号等）的每一步都作了以下简述。5.1再生1）步骤切换：将塔由运行准备切换至再生。运行完成后30秒，开始再生。时间：30秒2.1）排液（1）用工艺空气将树脂塔残留的盐水排出。以便于下一步用纯水反洗树脂。调节XV-1503以彻底排放15分钟，在排液（1）进行的同时HCl与NaOH计量步骤开始进行。排液（1）计量时间＜15分钟＜128分钟阀开XV-1503A/B/CXV-1512A/B/CXV-1518XV-1513XV-1515流量调节XV-1503A/B/CXV-1513XV-15152.2）HCl与NaOH计量在排液（1）进行的同时HCl与NaOH计量开始在计量槽中进行，液位达到高位后停止进液。V-1504V-1503贮槽名称HCl贮槽NaOH贮槽尺寸ID1300×1500ID1000×1200再生化学品31％HCl32...
