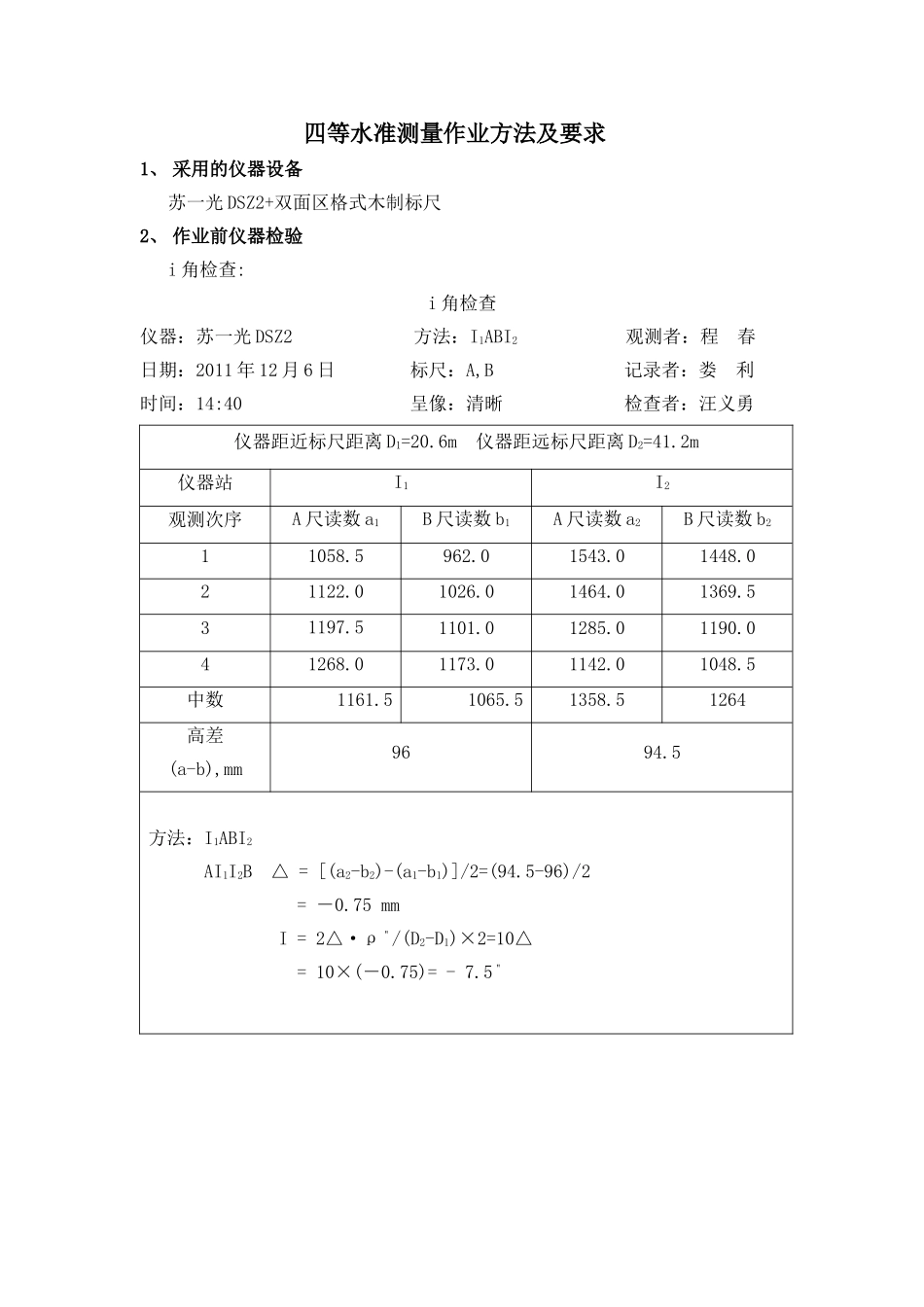

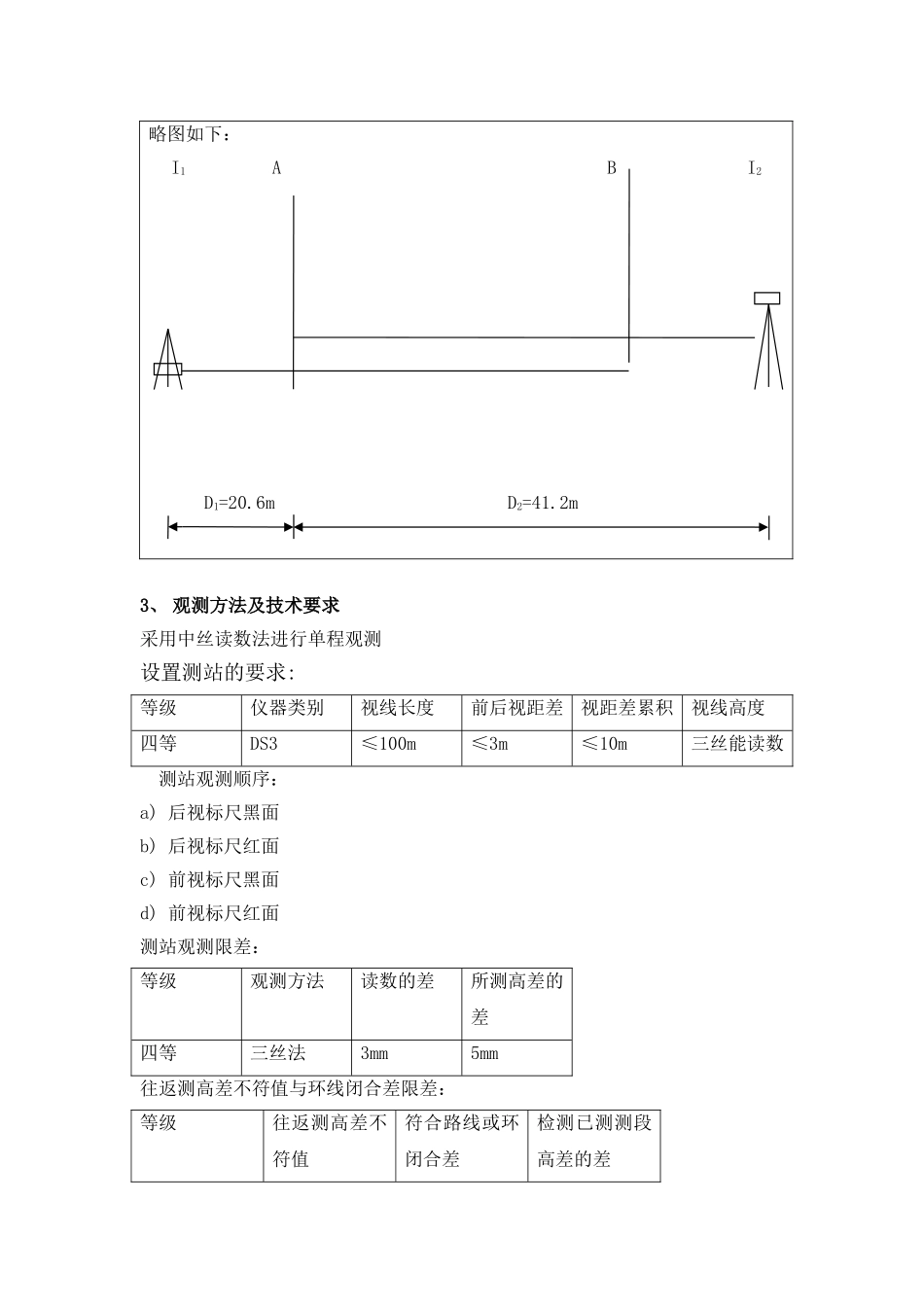

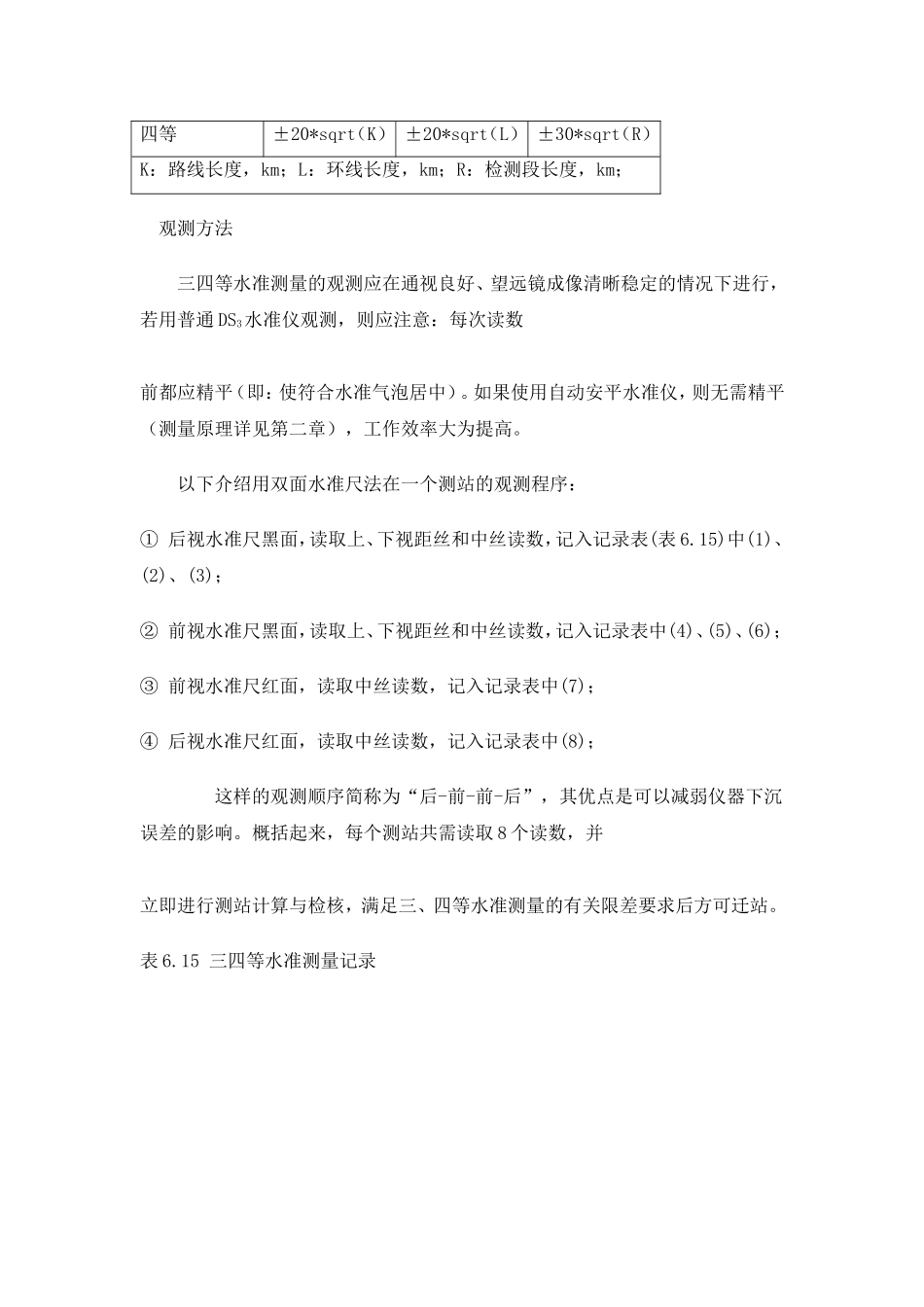

四等水准测量作业方法及要求1、采用的仪器设备苏一光DSZ2+双面区格式木制标尺2、作业前仪器检验i角检查:i角检查仪器:苏一光DSZ2方法:I1ABI2观测者:程春日期:2011年12月6日标尺:A,B记录者:娄利时间:14:40呈像:清晰检查者:汪义勇仪器距近标尺距离D1=20.6m仪器距远标尺距离D2=41.2m仪器站I1I2观测次序A尺读数a1B尺读数b1A尺读数a2B尺读数b211058.5962.01543.01448.021122.01026.01464.01369.531197.51101.01285.01190.041268.01173.01142.01048.5中数1161.51065.51358.51264高差(a-b),mm9694.5方法:I1ABI2AI1I2B△=[(a2-b2)-(a1-b1)]/2=(94.5-96)/2=-0.75mmI=2△·ρ"/(D2-D1)×2=10△=10×(-0.75)=-7.5"略图如下:I1ABI2D1=20.6mD2=41.2m3、观测方法及技术要求采用中丝读数法进行单程观测设置测站的要求:等级仪器类别视线长度前后视距差视距差累积视线高度四等DS3≤100m≤3m≤10m三丝能读数测站观测顺序:a)后视标尺黑面b)后视标尺红面c)前视标尺黑面d)前视标尺红面测站观测限差:等级观测方法读数的差所测高差的差四等三丝法3mm5mm往返测高差不符值与环线闭合差限差:等级往返测高差不符值符合路线或环闭合差检测已测测段高差的差四等±20*sqrt(K)±20*sqrt(L)±30*sqrt(R)K:路线长度,km;L:环线长度,km;R:检测段长度,km;观测方法三四等水准测量的观测应在通视良好、望远镜成像清晰稳定的情况下进行,若用普通DS3水准仪观测,则应注意:每次读数前都应精平(即:使符合水准气泡居中)。如果使用自动安平水准仪,则无需精平(测量原理详见第二章),工作效率大为提高。以下介绍用双面水准尺法在一个测站的观测程序:①后视水准尺黑面,读取上、下视距丝和中丝读数,记入记录表(表6.15)中(1)、(2)、(3);②前视水准尺黑面,读取上、下视距丝和中丝读数,记入记录表中(4)、(5)、(6);③前视水准尺红面,读取中丝读数,记入记录表中(7);④后视水准尺红面,读取中丝读数,记入记录表中(8);这样的观测顺序简称为“后-前-前-后”,其优点是可以减弱仪器下沉误差的影响。概括起来,每个测站共需读取8个读数,并立即进行测站计算与检核,满足三、四等水准测量的有关限差要求后方可迁站。表6.15三四等水准测量记录(二)测站计算与检核①视距计算根据前、后视的上、下视距丝读数计算前、后视的视距:后视距离:(9)=100×{(1)-(2)}前视距离:(10)=100×{(4)-(5)}计算前、后视距差(11):(11)=(9)-(10)对于三等水准测量,(11)不得超过3m,对于四等水准测量,不得超过5m。计算前、后视距离累积差(12):(12)=上站(12)+本站(11)对于三等水准测量,(12)不得超过6m,对于四等水准测量,不得超过10m。②尺常数K检核同一水准尺黑面与红面读数差的检核:K1=(13)=(7)-(6)K2=(14)=(8)-(3)Ki为双面水准尺的红面分划与黑面分划的零点差(常数为4.687m或4.787m)。对于三等水准测量,尺常数误差不得超过2mm;对于四等水准测量,不得超过3mm。③高差计算与检核按前、后视水准尺红、黑面中丝读数分别计算该站高差:黑面高差:(15)=(3)-(6)红面高差:(16)=(8)-(7)红黑面高差之差:(17)=(15)-(16)=(14)-(13)如果观测没有误差,(17)应为100mm(原因是:使用配对的水准尺,尺常数相差100mm)。对于三等水准测量,(17)与100mm的误差不得超过3mm;对于四等水准测量,不得超过5mm。红黑面高差之差在容许范围以内时取其平均值,作为该站的观测高差:(18)={(15)+[(16)±100mm]}/2上式计算时,当(15)>(16),100mm前取正号计算;当(15)<(16),100mm前取负号计算。总之,平均高差(18)应与黑面高差(15)很接近。④每页水准测量记录计算检核每页水准测量记录应作总的计算检核:高差检核:Σ(3)-Σ(6)=Σ(15)Σ(8)-Σ(7)=Σ(16)Σ(15)-Σ(16)=2Σ(18)(偶数站)或:Σ(15)-Σ(16)=2Σ(18)±100mm(奇数站)视距差检核:Σ(9)-Σ(10)=本页末站(12)-前页末站(12)本页总视距:Σ(9)+Σ(10)4、四等水准测量的成果整理四等水准测量的闭合或附合线路的成果整理首先应按规定,检验测段(两水准点之间的线路)往返测高差不符值、(往、返测高差之差)及附合或闭合线路的高差闭合差。如果在容许范围以内,则测段高差取往、返测的平均值,线路的高差、闭合差则反其符号按测段的长度成正比例进行分配。
