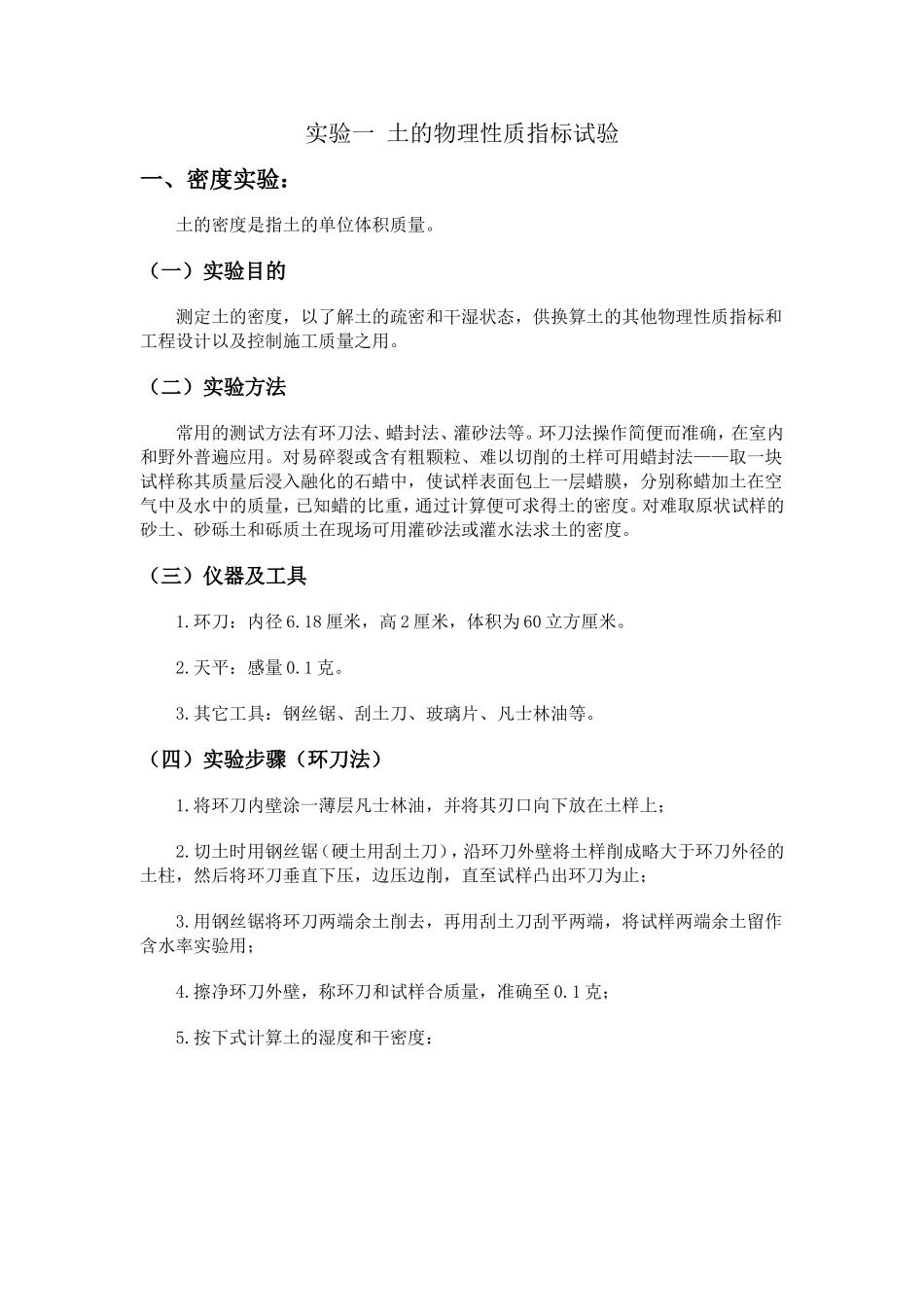

实验一 土的物理性质指标试验VIP免费

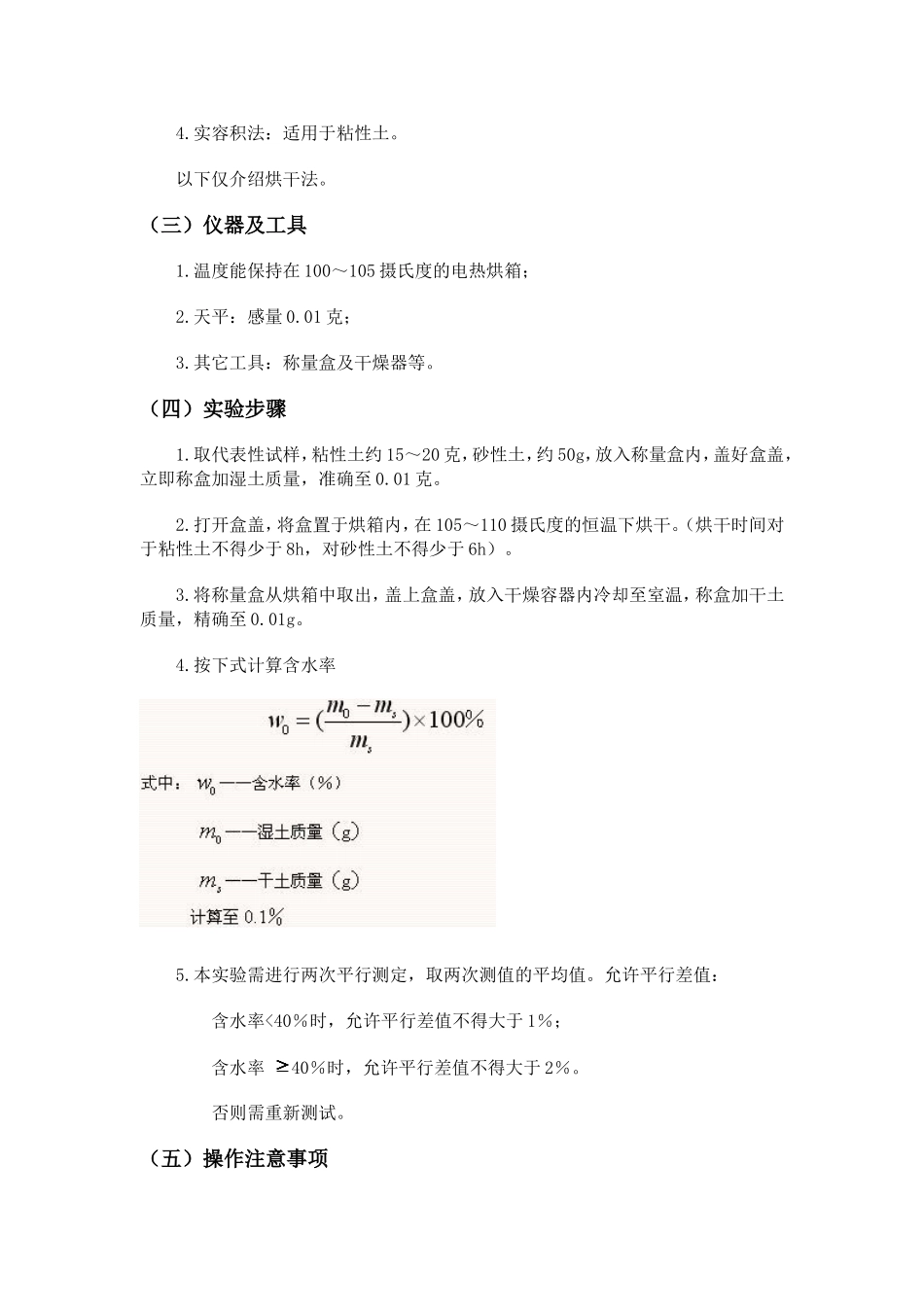

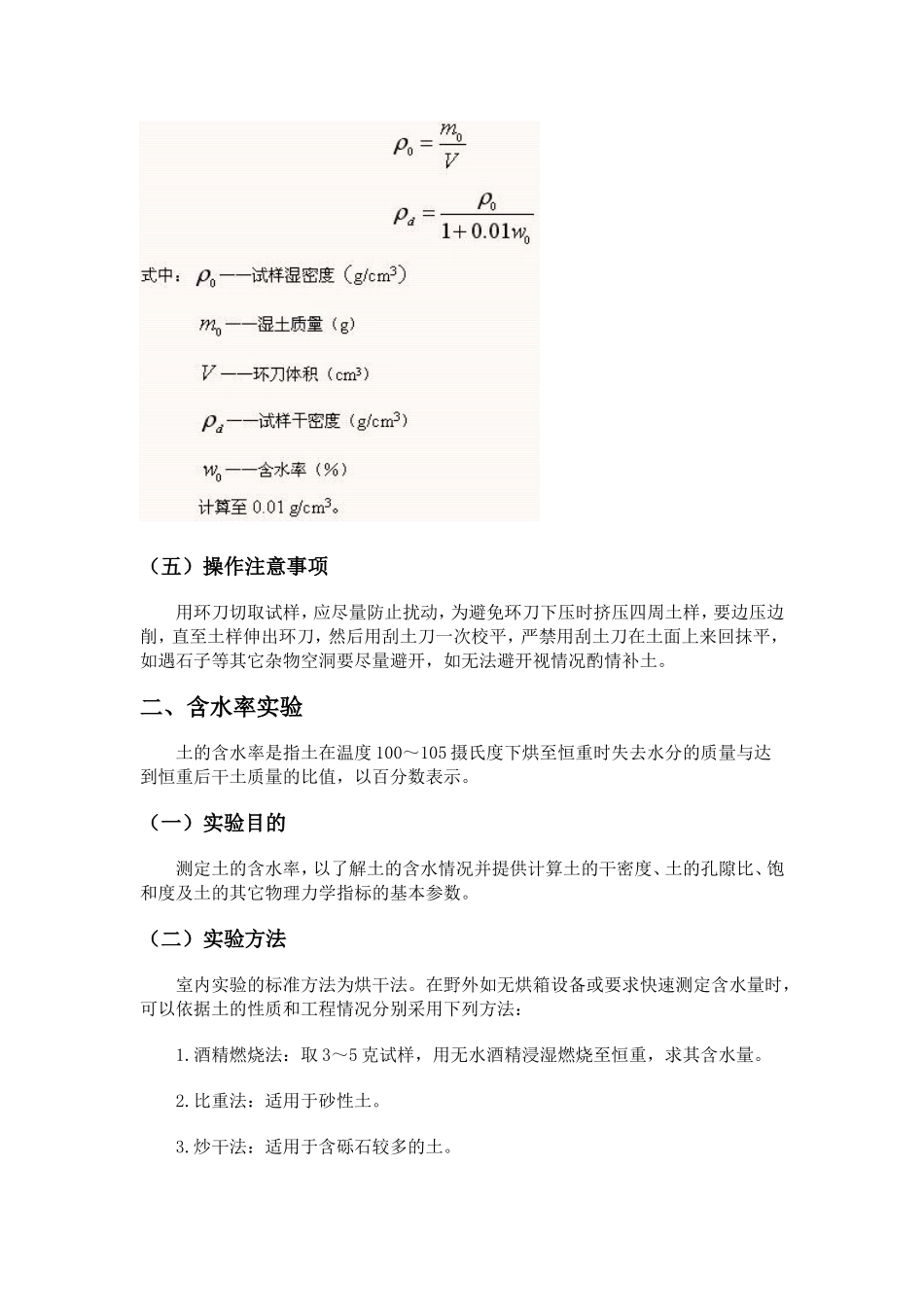

实验一土的物理性质指标试验一、密度实验：土的密度是指土的单位体积质量。（一）实验目的测定土的密度，以了解土的疏密和干湿状态，供换算土的其他物理性质指标和工程设计以及控制施工质量之用。（二）实验方法常用的测试方法有环刀法、蜡封法、灌砂法等。环刀法操作简便而准确，在室内和野外普遍应用。对易碎裂或含有粗颗粒、难以切削的土样可用蜡封法——取一块试样称其质量后浸入融化的石蜡中，使试样表面包上一层蜡膜，分别称蜡加土在空气中及水中的质量，已知蜡的比重，通过计算便可求得土的密度。对难取原状试样的砂土、砂砾土和砾质土在现场可用灌砂法或灌水法求土的密度。（三）仪器及工具1.环刀：内径6.18厘米，高2厘米，体积为60立方厘米。2.天平：感量0.1克。3.其它工具：钢丝锯、刮土刀、玻璃片、凡士林油等。（四）实验步骤（环刀法）1.将环刀内壁涂一薄层凡士林油，并将其刃口向下放在土样上；2.切土时用钢丝锯（硬土用刮土刀），沿环刀外壁将土样削成略大于环刀外径的土柱，然后将环刀垂直下压，边压边削，直至试样凸出环刀为止；3.用钢丝锯将环刀两端余土削去，再用刮土刀刮平两端，将试样两端余土留作含水率实验用；4.擦净环刀外壁，称环刀和试样合质量，准确至0.1克；5.按下式计算土的湿度和干密度：（五）操作注意事项用环刀切取试样，应尽量防止扰动，为避免环刀下压时挤压四周土样，要边压边削，直至土样伸出环刀，然后用刮土刀一次校平，严禁用刮土刀在土面上来回抹平，如遇石子等其它杂物空洞要尽量避开，如无法避开视情况酌情补土。二、含水率实验土的含水率是指土在温度100～105摄氏度下烘至恒重时失去水分的质量与达到恒重后干土质量的比值，以百分数表示。（一）实验目的测定土的含水率，以了解土的含水情况并提供计算土的干密度、土的孔隙比、饱和度及土的其它物理力学指标的基本参数。（二）实验方法室内实验的标准方法为烘干法。在野外如无烘箱设备或要求快速测定含水量时，可以依据土的性质和工程情况分别采用下列方法：1.酒精燃烧法：取3～5克试样，用无水酒精浸湿燃烧至恒重，求其含水量。2.比重法：适用于砂性土。3.炒干法：适用于含砾石较多的土。4.实容积法：适用于粘性土。以下仅介绍烘干法。（三）仪器及工具1.温度能保持在100～105摄氏度的电热烘箱；2.天平：感量0.01克；3.其它工具：称量盒及干燥器等。（四）实验步骤1.取代表性试样，粘性土约15～20克，砂性土，约50g，放入称量盒内，盖好盒盖，立即称盒加湿土质量，准确至0.01克。2.打开盒盖，将盒置于烘箱内，在105～110摄氏度的恒温下烘干。（烘干时间对于粘性土不得少于8h，对砂性土不得少于6h）。3.将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，精确至0.01g。4.按下式计算含水率5.本实验需进行两次平行测定，取两次测值的平均值。允许平行差值：含水率<40％时，允许平行差值不得大于1％；含水率40％时，允许平行差值不得大于2％。否则需重新测试。（五）操作注意事项含水率实验的结果是否准确，关键在于取土的代表性，一般从取密度实验环刀两端余土测试，这样有助于了解土层的真实情况和对实验成果的分析。取样的数量、温度及烘箱时间等均会影响实验精度，但可以人为避免。三、液、塑限试验（液、塑限联合测定法）一、目的细粒土由于含水率不同，分别处于流动状态，可塑状态、半固体状态和固体状态。液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。本试验是测定细粒土的液限和塑限含水率，用作计算土的塑性指标和液性指数，以划分土的工程类别和确定土的状态。二、试验方法1、含水率：采用烘干法测定。将土在105℃～110℃下烘至恒量，所失去的水质量与干土质量的比值，即为土的含水率，用百分比表示。2、液、塑限：采用数显式液、塑限联合测定法测定。三、仪器设备1、数显式液、塑限联合测定仪。2、天平，称量200g，最小分度值0.01g。3、其它：烘箱、铝盒、调土刀、刮土刀、蒸馏水滴瓶、凡士林等。四、试验步骤1、本次试验原则上应采用天然含水率的土样进行，也允许用风干土制备土样土样过0.5mm筛后，喷洒配制一定含水...
