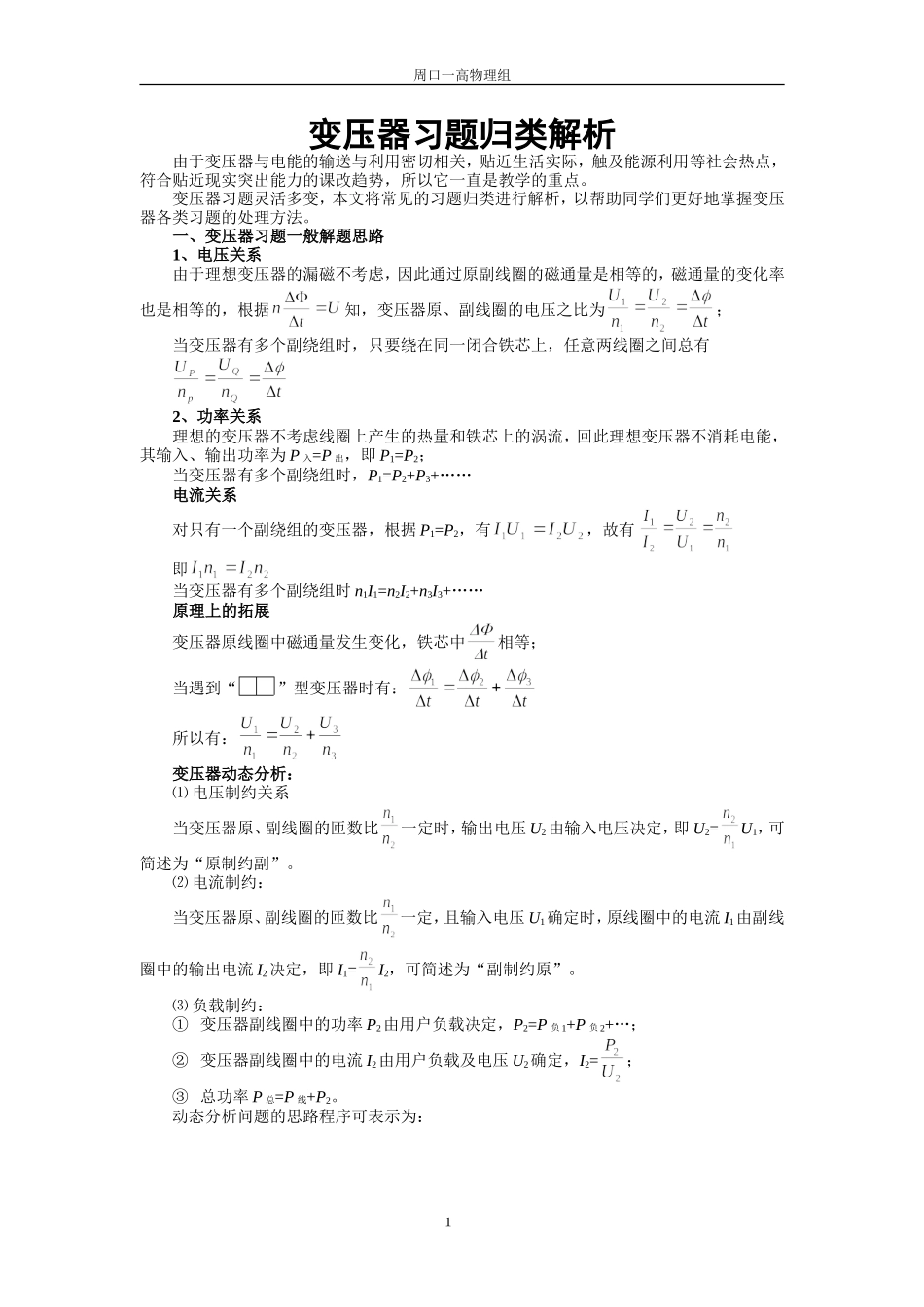

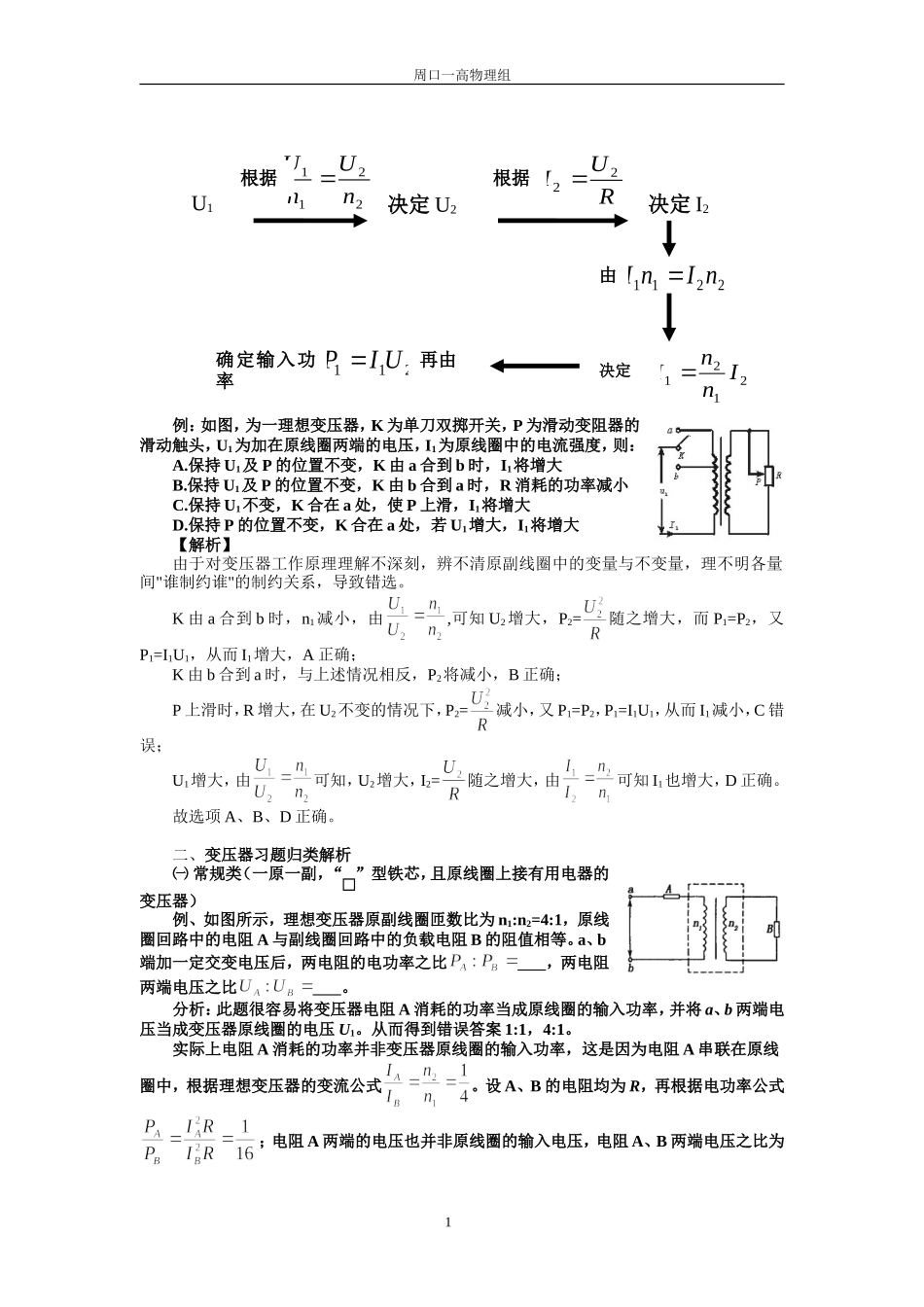

周口一高物理组变压器习题归类解析由于变压器与电能的输送与利用密切相关，贴近生活实际，触及能源利用等社会热点，符合贴近现实突出能力的课改趋势，所以它一直是教学的重点。变压器习题灵活多变，本文将常见的习题归类进行解析，以帮助同学们更好地掌握变压器各类习题的处理方法。一、变压器习题一般解题思路1、电压关系由于理想变压器的漏磁不考虑，因此通过原副线圈的磁通量是相等的，磁通量的变化率也是相等的，根据知，变压器原、副线圈的电压之比为；当变压器有多个副绕组时，只要绕在同一闭合铁芯上，任意两线圈之间总有2、功率关系理想的变压器不考虑线圈上产生的热量和铁芯上的涡流，回此理想变压器不消耗电能，其输入、输出功率为P入=P出，即P1=P2；当变压器有多个副绕组时，P1=P2+P3+……电流关系对只有一个副绕组的变压器，根据P1=P2，有，故有即当变压器有多个副绕组时n1I1=n2I2+n3I3+……原理上的拓展变压器原线圈中磁通量发生变化，铁芯中相等；当遇到“”型变压器时有：所以有：变压器动态分析：⑴电压制约关系当变压器原、副线圈的匝数比一定时，输出电压U2由输入电压决定，即U2=U1，可简述为“原制约副”。⑵电流制约：当变压器原、副线圈的匝数比一定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的输出电流I2决定，即I1=I2，可简述为“副制约原”。⑶负载制约：①变压器副线圈中的功率P2由用户负载决定，P2=P负1+P负2+…；②变压器副线圈中的电流I2由用户负载及电压U2确定，I2=；③总功率P总=P线+P2。动态分析问题的思路程序可表示为：1周口一高物理组例：如图，为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则：A.保持U1及P的位置不变，K由a合到b时，I1将增大B.保持U1及P的位置不变，K由b合到a时，R消耗的功率减小C.保持U1不变，K合在a处，使P上滑，I1将增大D.保持P的位置不变，K合在a处，若U1增大，I1将增大【解析】由于对变压器工作原理理解不深刻，辨不清原副线圈中的变量与不变量，理不明各量间"谁制约谁"的制约关系，导致错选。K由a合到b时，n1减小，由,可知U2增大，P2=随之增大，而P1=P2，又P1=I1U1，从而I1增大，A正确；K由b合到a时，与上述情况相反，P2将减小，B正确；P上滑时，R增大，在U2不变的情况下，P2=减小，又P1=P2，P1=I1U1，从而I1减小，C错误；U1增大，由可知，U2增大，I2=随之增大，由可知I1也增大，D正确。故选项A、B、D正确。二、变压器习题归类解析㈠常规类（一原一副，“”型铁芯，且原线圈上接有用电器的变压器）例、如图所示，理想变压器原副线圈匝数比为n1:n2=4:1，原线圈回路中的电阻A与副线圈回路中的负载电阻B的阻值相等。a、b端加一定交变电压后，两电阻的电功率之比，两电阻两端电压之比。分析：此题很容易将变压器电阻A消耗的功率当成原线圈的输入功率，并将a、b两端电压当成变压器原线圈的电压U1。从而得到错误答案1:1，4:1。实际上电阻A消耗的功率并非变压器原线圈的输入功率，这是因为电阻A串联在原线圈中，根据理想变压器的变流公式。设A、B的电阻均为R，再根据电功率公式；电阻A两端的电压也并非原线圈的输入电压，电阻A、B两端电压之比为2211nUnUU1决定U2RUI22决定I2根据根据2211nInI由2121InnI决定211UIP再由确定输入功率1周口一高物理组。㈢多个副线圈问题【例3】一台理想变压器原线圈匝数n1=1100匝，两个副线圈的匝数分别是n2=60匝，n3=600匝，若通过两个副线圈中的电流强度分别是I2=1A，I3=4A，求原线圈中的电流强度.【解析】此题极易生搬硬套公式，得出：，I1=3A的错解.电流强度与匝数成反比，仅适用于理想变压器只有一只副线圈的情况，本题有两个副线圈，应根据理想变压器无能量损失来分析，由于理想变压器无能量损失，所以有P1=P2+P3（P1为原线圈输入功率，P2、P3分别为两只副线圈的输出功率）根据电功率公式有：I1U1=I2U2+I3U3①又因为,U2=②,U3=U1③把②③代入①，整理得：I1n1=I2n2+I3n3所以I1=A=2.24A㈣副线圈的连接问题大家要根据不同的联接方式，判断出其联接的效果。【例4】一理想变压器的初级线圈为n1=100匝，次级...
