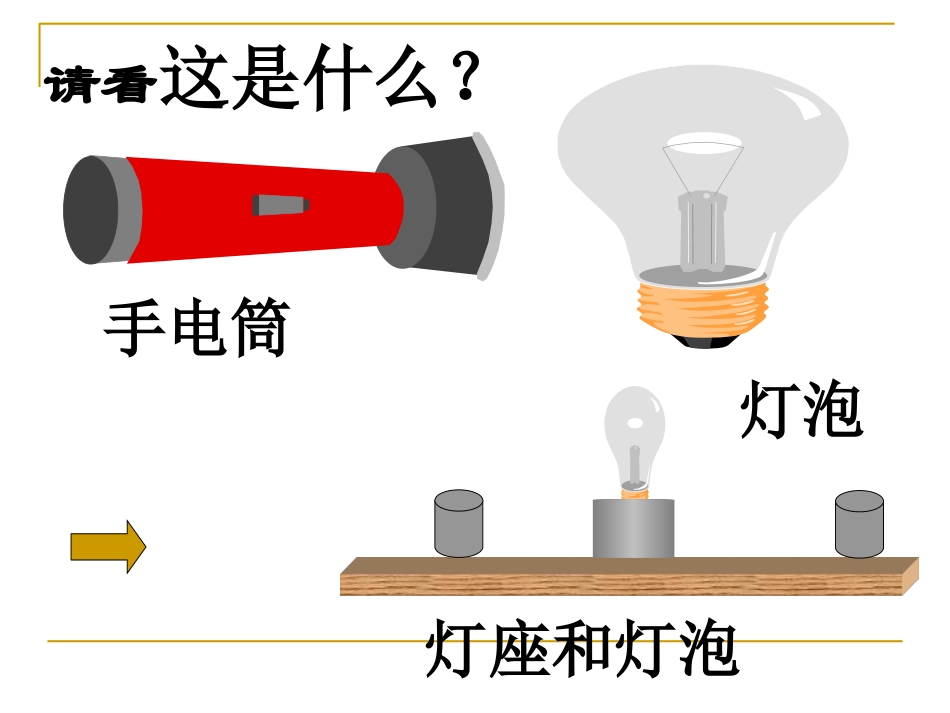

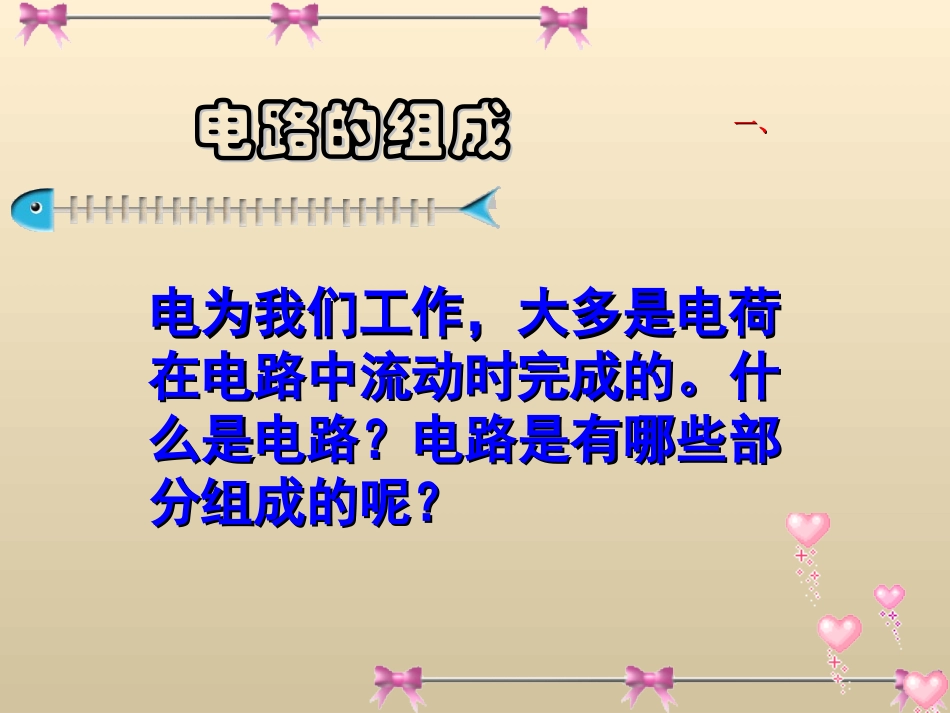

第十三章了解电路第十三章了解电路沪科版新教材同步教学课件电路的组成电路的组成电为我们工作，大多是电荷电为我们工作，大多是电荷在电路中流动时完成的。什在电路中流动时完成的。什么是电路？电路是有哪些部么是电路？电路是有哪些部分组成的呢？分组成的呢？一、一、请看这是什么？手电筒灯泡灯座和灯泡开关导线选择器材使小灯泡发光活动1怎样使一个小灯泡发光电路是由电源、开关、用电器和导线等元件组成的电流的路径电路的基本组成部分归纳小结:电路是用导线把电源、开关、用电器等连接起来组成的电的路径。一个完整的电路应包含＿＿、＿＿＿、＿＿＿和＿＿＿四部分。电源开关用电器导线11、电源、电源（（11））电源为电路中提供电的部电源为电路中提供电的部分，有正负两极分，有正负两极电源电源蓄电池燃料电池干电池电源电源多晶硅太阳能电池板多晶硅太阳能电池板氧化银电池锂电池2、用电器（1）电路中消耗电能，把电能转电路中消耗电能，把电能转化为人们需要的能量，比如转化为化为人们需要的能量，比如转化为光能、内能、声能等。光能、内能、声能等。（2）我知道的用电器有：我知道的用电器有：电灯电视机电冰箱电饭堡电风扇洗衣电灯电视机电冰箱电饭堡电风扇洗衣机消毒柜电脑电磁炉。。。。。机消毒柜电脑电磁炉。。。。。33、开关、开关（（11）开关用来控制电流通断）开关用来控制电流通断的部分的部分（（22）常见的开关有：）常见的开关有：拉线开关按纽开关拨动开关声控拉线开关按纽开关拨动开关声控开关闸刀开关开关闸刀开关触摸延时开关触摸延时开关44、导线、导线（（11））导线把用电器连接起来，导线把用电器连接起来，是电流通过的路径是电流通过的路径（（22）我知道的导线有：）我知道的导线有：铜芯导线铝芯导线二、电流1、电流是怎样形成的2、电流的方向3、得到持续电流的条件三、通路、开路和短路通路：电路接好后，闭合开关，处处相通的电路。开路：开关未闭合，或电线断开、接头松脱致使线路在某处断开的电路。(1)(2)整体短路：导线不经过用电器直接跟电源两极连接的电路局部短路：导线不经过用电器直接跟另一个用电器连接的电路▲一些电路元件符号电池组蓄电池电池电池组怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？电源电灯开关2、整个电路图最好呈长方形，导线要横平竖直。这样行吗？怎样画电路图1、元件位置安排要适当，分布要均匀；电源电灯开关3、元件不要画在拐角处。这样正确吗？怎样画电路图电源电灯开关2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀；4、按顺序从正极依次画到负极。怎样画电路图电源电灯开关3、元件不要画在拐角处。2、整个电路图最好呈长方形，导线要横平竖直。1、元件位置安排要适当，分布要均匀；画出电路图想一想想一想画出电路图练习：下面电路图正确的是（）CDBA1.把实物图画出相应电路图返回2.按电路图连接相应的实物图练习
