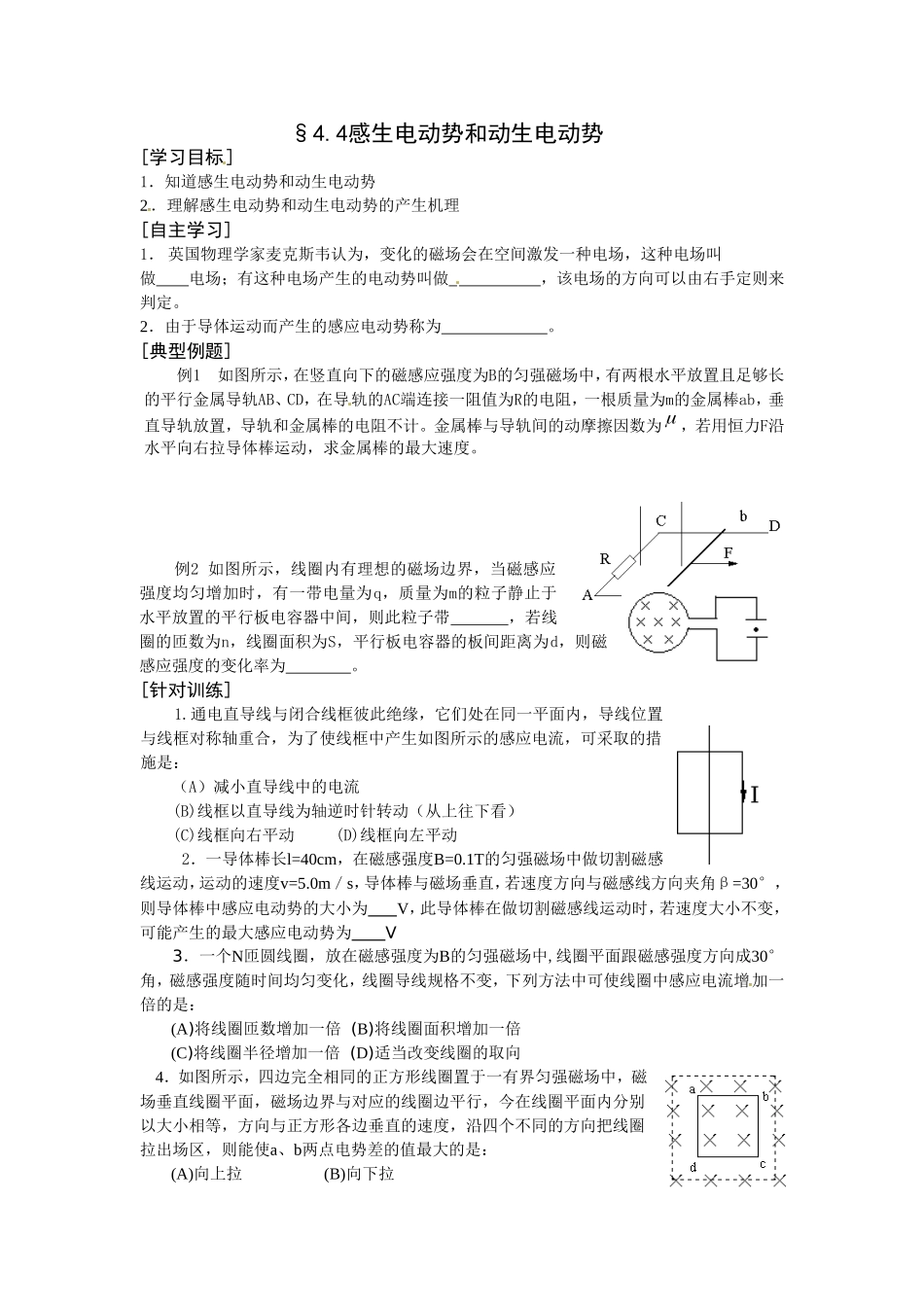

§4.4感生电动势和动生电动势[学习目标]1．知道感生电动势和动生电动势2．理解感生电动势和动生电动势的产生机理[自主学习]1．英国物理学家麦克斯韦认为，变化的磁场会在空间激发一种电场，这种电场叫做电场；有这种电场产生的电动势叫做，该电场的方向可以由右手定则来判定。2．由于导体运动而产生的感应电动势称为。[典型例题]例1如图所示，在竖直向下的磁感应强度为B的匀强磁场中，有两根水平放置且足够长的平行金属导轨AB、CD，在导轨的AC端连接一阻值为R的电阻，一根质量为m的金属棒ab，垂直导轨放置，导轨和金属棒的电阻不计。金属棒与导轨间的动摩擦因数为，若用恒力F沿水平向右拉导体棒运动，求金属棒的最大速度。例2如图所示，线圈内有理想的磁场边界，当磁感应强度均匀增加时，有一带电量为q，质量为m的粒子静止于水平放置的平行板电容器中间，则此粒子带，若线圈的匝数为n，线圈面积为S，平行板电容器的板间距离为d，则磁感应强度的变化率为。[针对训练]1.通电直导线与闭合线框彼此绝缘，它们处在同一平面内，导线位置与线框对称轴重合，为了使线框中产生如图所示的感应电流，可采取的措施是：（A）减小直导线中的电流(B)线框以直导线为轴逆时针转动（从上往下看）(C)线框向右平动(D)线框向左平动2．一导体棒长l=40cm，在磁感强度B=0.1T的匀强磁场中做切割磁感线运动，运动的速度v=5.0m／s，导体棒与磁场垂直，若速度方向与磁感线方向夹角β=30°，则导体棒中感应电动势的大小为V，此导体棒在做切割磁感线运动时，若速度大小不变，可能产生的最大感应电动势为V3．一个N匝圆线圈，放在磁感强度为B的匀强磁场中,线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是：(A)将线圈匝数增加一倍(B)将线圈面积增加一倍(C)将线圈半径增加一倍(D)适当改变线圈的取向4．如图所示，四边完全相同的正方形线圈置于一有界匀强磁场中，磁场垂直线圈平面，磁场边界与对应的线圈边平行，今在线圈平面内分别以大小相等，方向与正方形各边垂直的速度，沿四个不同的方向把线圈拉出场区，则能使a、b两点电势差的值最大的是：(A)向上拉(B)向下拉(C)向左拉（D）向右拉5．如图示，导线MN可无摩擦地沿竖直的长直导轨滑动，导线位于水平方向的匀强磁场中，回路电阻R，将MN由静止开始释放后的一小段时间内，MN运动的加速度可能是：（A）．保持不变（B）逐渐减小（C）逐渐增大（D）无法确定6．在水平面上有一固定的U形金属框架，框架上置一金属杆ab，如图所示(纸面即水平面)，在垂直纸面方向有一匀强磁场，则：（A）若磁场方向垂直纸面向外并增长时，杆ab将向右移动（B）若磁场方向垂直纸面向外并减少时，杆ab将向左移动（C）若磁场方向垂直纸面向里并增长时，杆ab将向右移动（D）若磁场方向垂直纸面向里并减少时，杆ab将向右移7．如图所示，圆形线圈开口处接有一个平行板电容器，圆形线圈垂直放在随时间均匀变化的匀强磁场中，要使电容器所带电量增加一倍，正确的做法是：(A)使电容器两极板间距离变为原来的一半(B)使线圈半径增加一倍(C)使磁感强度的变化率增加一倍(D)改变线圈平面与磁场方向的夹角[能力训练]1．有一铜块，重量为G，密度为D，电阻率为ρ，把它拉制成截面半径为r的长导线，再用它做成一半径为R的圆形回路(R＞＞r)．现加一个方向垂直回路平面的匀强磁场，磁感强度B的大小变化均匀，则(A)感应电流大小与导线粗细成正比(B)感应电流大小与回路半径R成正比(C)感应电流大小与回路半径R的平方成正比(D)感应电流大小和R、r都无关2．在图中，闭合矩形线框abcd，电阻为R，位于磁感应强度为B的匀强磁场中，ad边位于磁场边缘，线框平面与磁场垂直，ab、ad边长分别用L1、L2表示，若把线圈沿v方向匀速拉出磁场所用时间为△t，则通过线框导线截面的电量是：（A）tRLBL21（B）RLBL21（C）tLBL21（D）BL1L23．如图所示，矩形线框abcd的ad和bc的中点M、N之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是（）（A）穿过线框的磁通量不变化，MN间无电势差（B）MN这...
