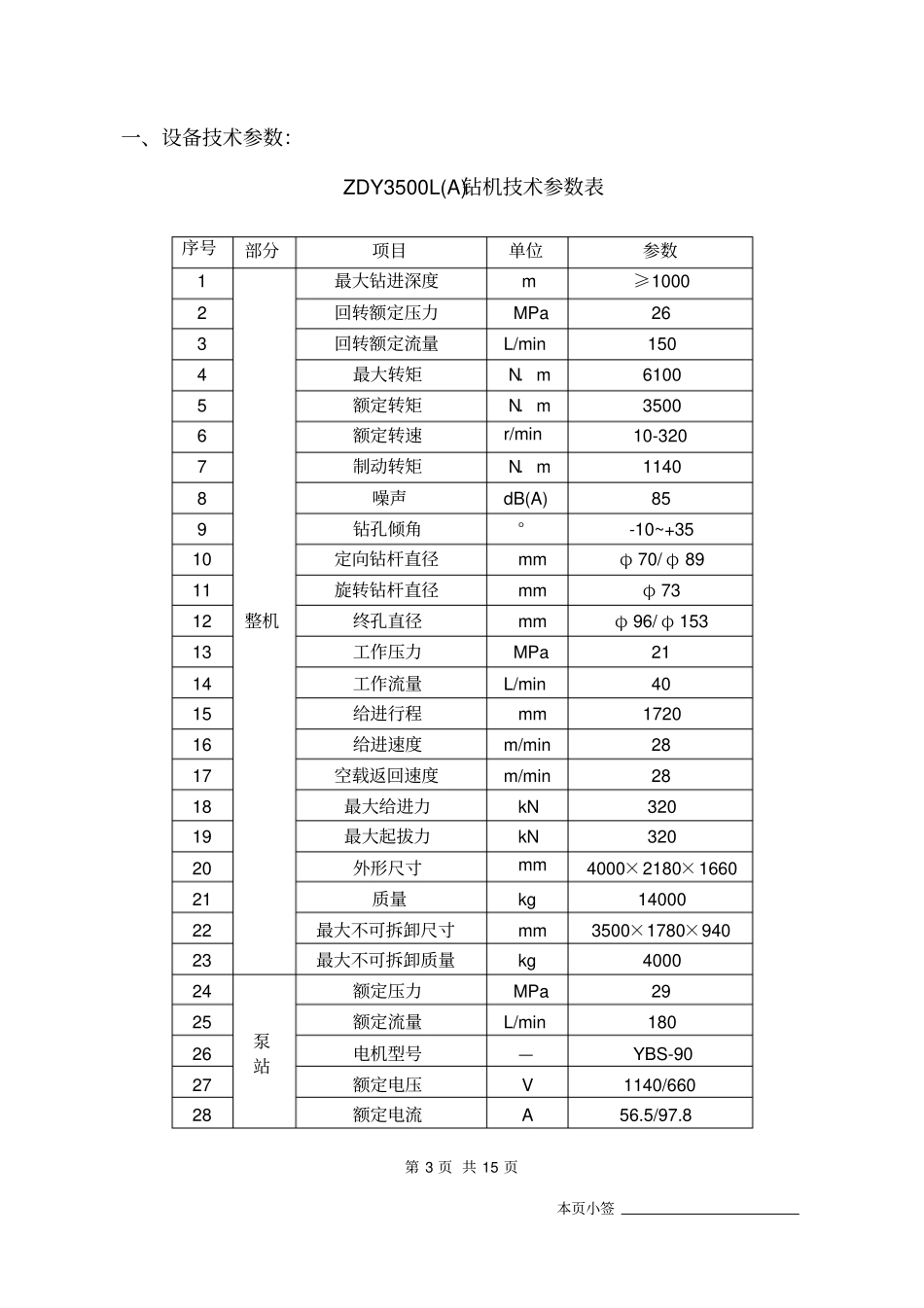

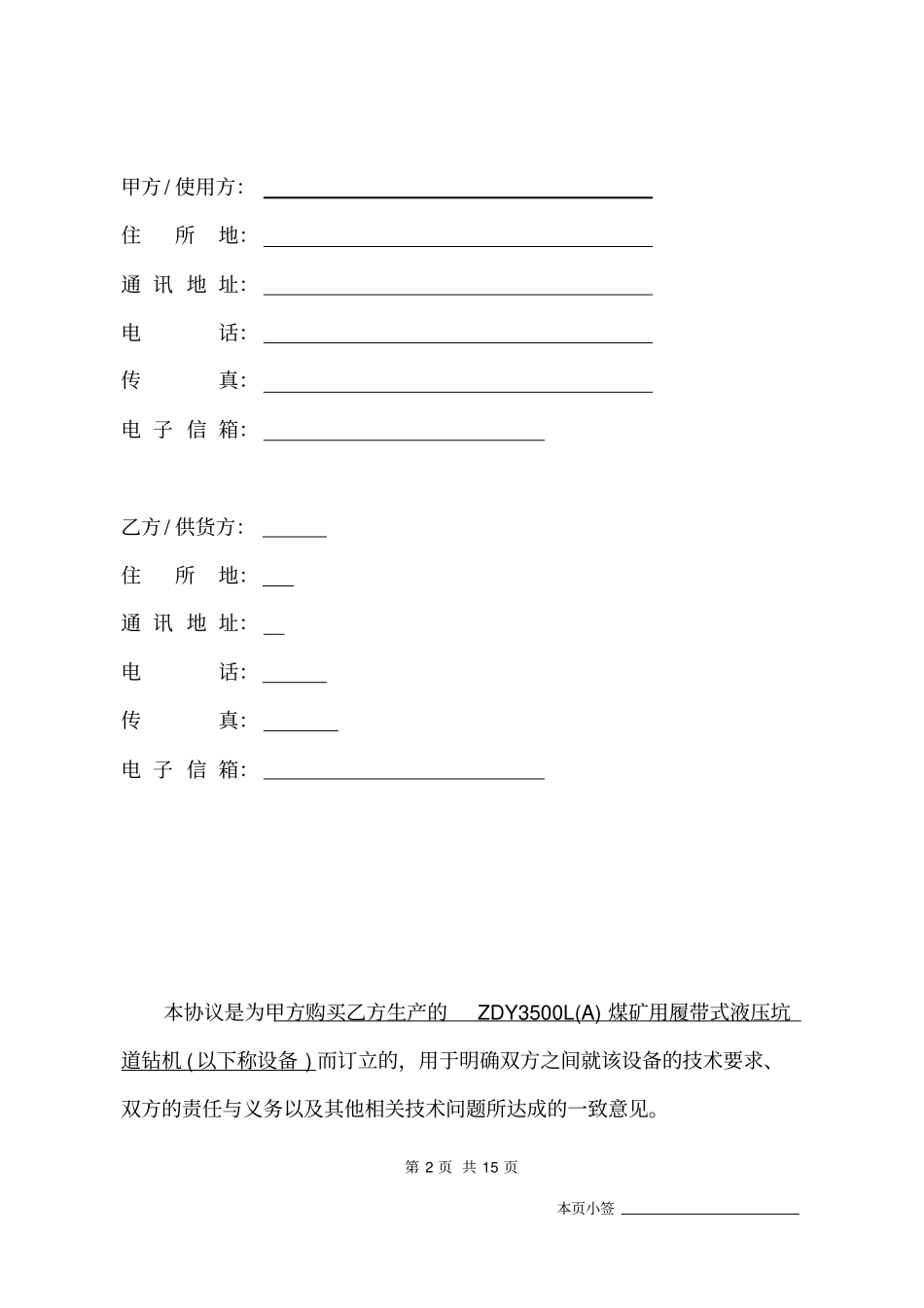

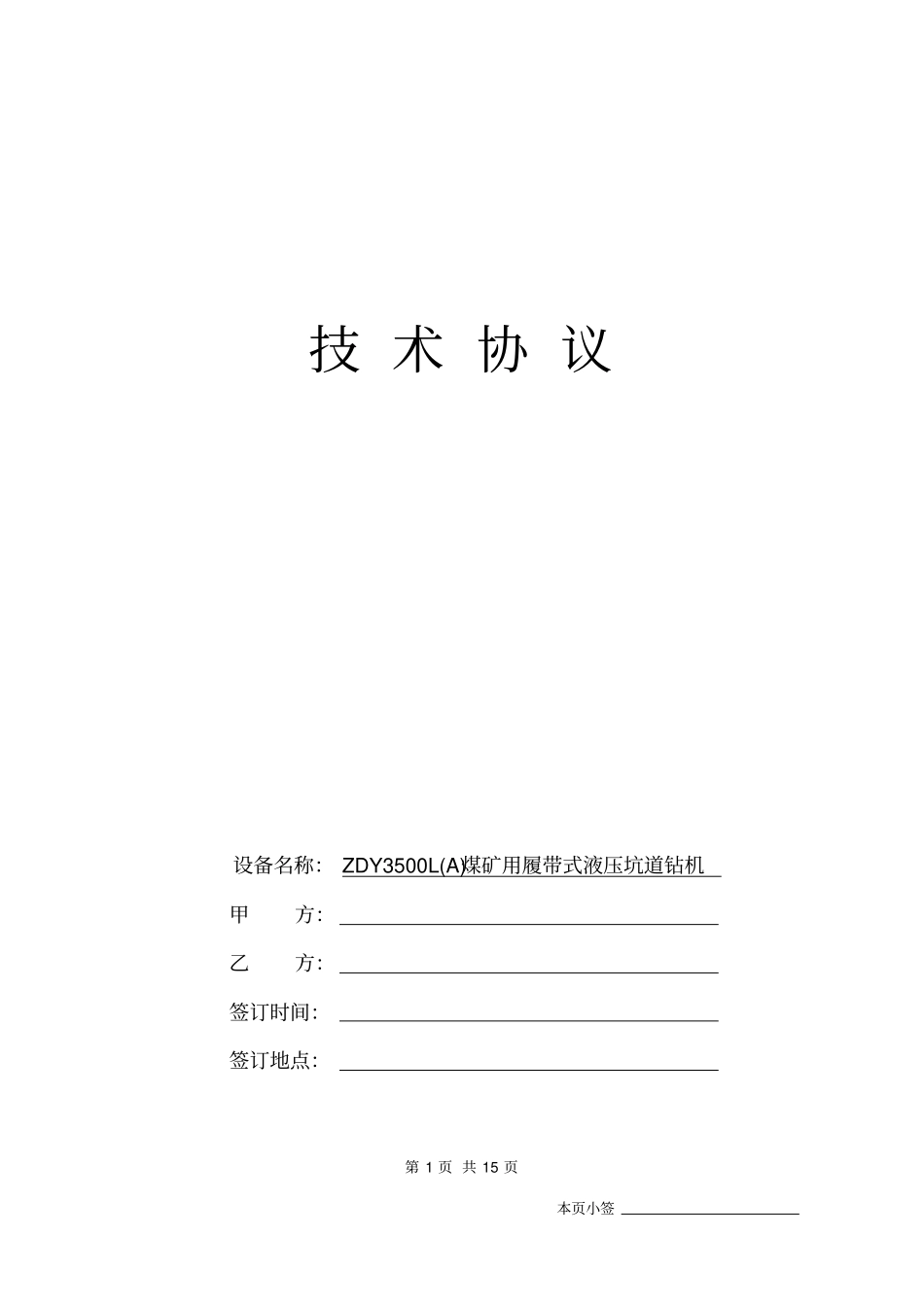

第1页共15页本页小签技术协议设备名称：ZDY3500L(A)煤矿用履带式液压坑道钻机甲方：乙方：签订时间：签订地点：第2页共15页本页小签甲方/使用方：住所地：通讯地址：电话：传真：电子信箱：乙方/供货方：住所地：通讯地址：电话：传真：电子信箱：本协议是为甲方购买乙方生产的ZDY3500L(A)煤矿用履带式液压坑道钻机(以下称设备)而订立的，用于明确双方之间就该设备的技术要求、双方的责任与义务以及其他相关技术问题所达成的一致意见。第3页共15页本页小签一、设备技术参数：ZDY3500L(A)钻机技术参数表序号部分项目单位参数1整机最大钻进深度m≥10002回转额定压力MPa263回转额定流量L/min1504最大转矩N．m61005额定转矩N．m35006额定转速r/min10-3207制动转矩N．m11408噪声dB(A)859钻孔倾角°-10~+3510定向钻杆直径mmφ70/φ8911旋转钻杆直径mmφ7312终孔直径mmφ96/φ15313工作压力MPa2114工作流量L/min4015给进行程mm172016给进速度m/min2817空载返回速度m/min2818最大给进力kN32019最大起拔力kN32020外形尺寸mm4000×2180×166021质量kg1400022最大不可拆卸尺寸mm3500×1780×94023最大不可拆卸质量kg400024泵站额定压力MPa2925额定流量L/min18026电机型号—YBS-9027额定电压V1140/66028额定电流A56.5/97.8第4页共15页本页小签29额定功率kW9030油箱容积L42031行走机构行走方式mm履带式32工作压力MPa1833工作流量L/min8534行走速度m/min3035爬坡能力(°)±2036履带板宽度mm32037泥浆泵型号FMC-112238泵量L/min30039泵压MPa7.540最大排水量L/min300注：本钻机属于深孔定向钻机，同时具备定向钻进及螺旋钻进功能。二、设备配套明细序号名称规格型号单位数量1定向钻机ZDY3500L(A)台12定向通缆钻杆ZG70(3M/根)根4003PDC胎体式钻头Φ96只344PDC扩孔钻头Φ96/Φ153只65孔底马达Φ73台26随钻测量系统ZXC1000套27泥浆泵（机载）FMC-L1122套18无磁钻杆（下无磁）Φ70根29无磁钻铤（外套）Φ70根210无磁短钻杆（上无磁）Φ70件2第5页共15页本页小签11气水分离器GF300套112孔口集气装置四通套213逆止阀钻杆（扶正）Φ70根314定向通缆水辫Φ70套615无磁接手2种Φ70件416钻头接手3种-件317水辫接手1种-件118钻机随机工具见附件1套119测量系统专用工具见附件2套220钻杆专用工具见附件3套121打捞工具见附件4套122水箱3m3件223密封胶支624自由钳φ71把425铜锤8磅把226管钳36寸把427管钳24寸把428质保期配件见附件5批1三、设备用途：1、设备使用地点为陕西彬长矿业集团有限公司小庄煤矿。2、设备用于小庄矿煤层瓦斯预抽采顺层定向钻孔。四、设备质量：1、设备符合相关标准规定的质量、规格和性能要求。2、设备具备整机煤矿安全标志证，电气元件具备防爆合格证。第6页共15页本页小签3、设备有乙方按出厂检验结果出具的产品合格证。4、乙方提供完整的设备相关技术资料4套。五、设备运输：1、乙方负责将设备运输至甲方设备仓库。2、甲方负责设备的下井，并配合乙方的安装。3、乙方派专业人员，指导和配合设备的入井及井下调试安装。六、售后服务：1、技术协议和商务合同签订后，甲方可安排总数不超过十人的操作、技术和管理人员，由乙方进行理论培训和实际操作培训；2、设备到位后三个月内，乙方将根据甲方要求随时派出专业操作人员到甲方，对甲方操作人员进行理论培训和指导打钻，使其掌握设备操作的基本方法，按计划完成设备操作交接；3、甲方人员必须经乙方培训并考核合格，取得培训合格证后，方可进行独立实际操作；4、设备质保期为一年，设备到位的第四个月起至质保期结束，为设备延伸服务期，乙方为甲方提供必要的操作指导和设备保障。5、乙方到甲方培训服务人员的劳动保护用品、安全保障用品由甲方负责，同时为乙方人员提供生活便利条件。6、设备发生故障乙方会在2小时内电话回复，12小时内到矿检修。第7页共15页本页小签七、设备配件的相关事宜：1、设备配件采用以储代销的形式进行；2、设备质保期间，正常使用消耗和损耗的配件由甲方承担，由于质量问题造成的配件损耗由乙方承担；3、因甲方操作所造成的配件损坏由甲方承担。4、消耗的油品油脂，须采用《产品说明书》规定的型号。八、钻场基...
