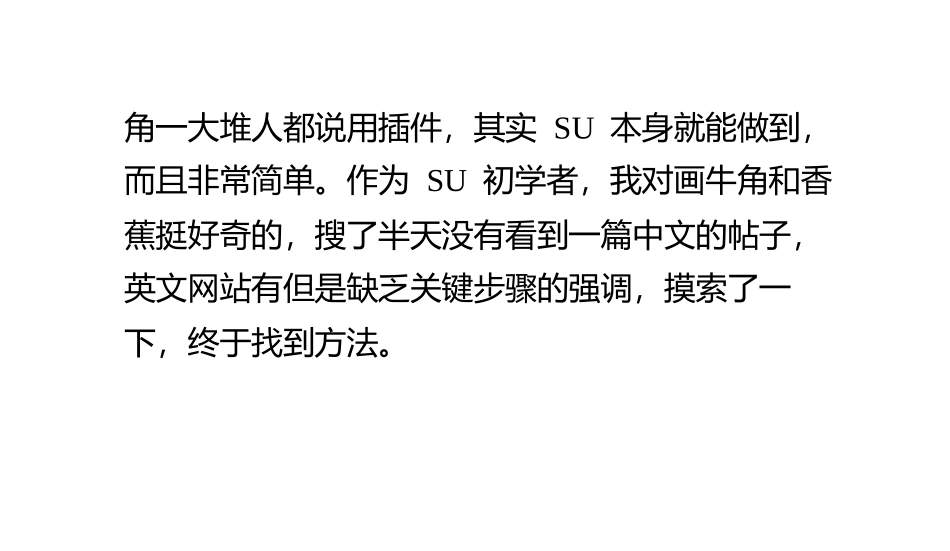

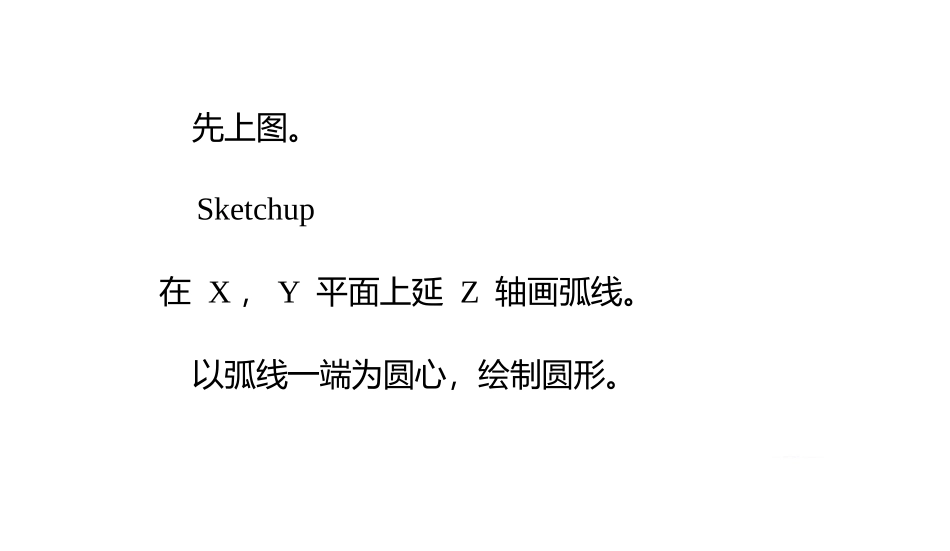

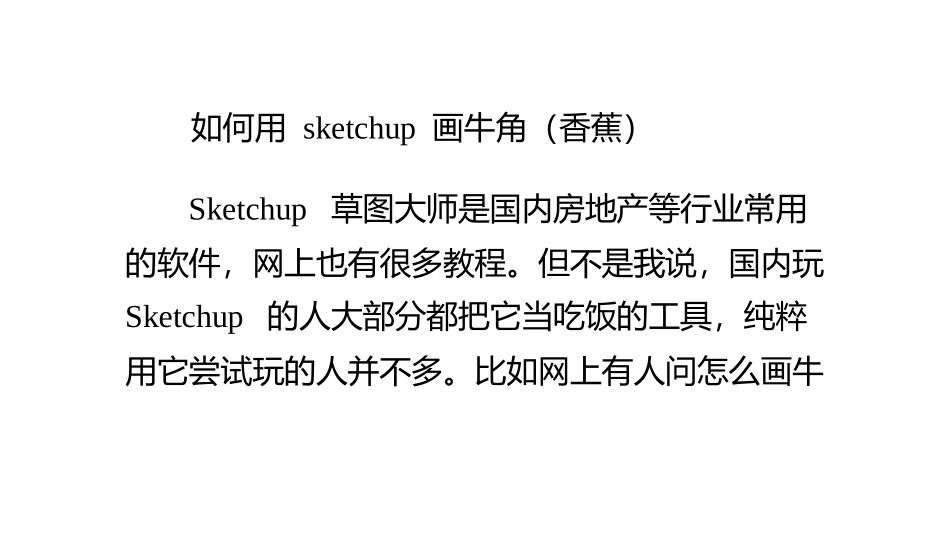

如何用sketchup画牛角（香蕉）Sketchup草图大师是国内房地产等行业常用的软件，网上也有很多教程。但不是我说，国内玩Sketchup的人大部分都把它当吃饭的工具，纯粹用它尝试玩的人并不多。比如网上有人问怎么画牛角一大堆人都说用插件，其实SU本身就能做到，而且非常简单。作为SU初学者，我对画牛角和香蕉挺好奇的，搜了半天没有看到一篇中文的帖子，英文网站有但是缺乏关键步骤的强调，摸索了一下，终于找到方法。0c73f9e弹窗广告联盟www.my5058.com先上图。Sketchup在X，Y平面上延Z轴画弧线。以弧线一端为圆心，绘制圆形。关键步骤选择线，右键“分解曲线”。大家都知道SU的曲线其实是由线段组成的，分解自然就能得到若干线段。当然，你也可以先拆分，再分解。关键是“分解”。0c73f9e弹窗广告联盟www.my5058.com三击选择全部线段，点“路径跟随”按钮，点刚才画的圆形面。这时你可以得到一个弯曲的圆管。但同你不分解曲线不同，这个圆管是一节一节的。移动圆管整体，跟你画的路径分离。这步不是必须做，但养成好习惯比较好。关键步骤假设你要的牛角是从A端到B端的。双击A2（即从A端数圆管第2截），快捷键S进入缩放,在缩小的同时按住shift+ctrl键执行同心缩放，键入数值0.9回车确认，以此类推，一直到0c73f9e弹窗广告联盟www.my5058.comB1。关键步骤转动视图（有可能需要放大），双击选择B1的横截面，同心缩放这个平面，输入数值0.01（这个数值已经足够小，看上去基本就是个锥体）回车确认。牛角的形状基本上已经出来，此时全选，执行“软化/平滑边线”命令，将“平滑法线”和“软化共面”同时勾选，滑动调整块到你满意的位置。贴材质，完成。0c73f9e弹窗广告联盟www.my5058.com注意事项如果你画的不是圆而是其它形状的截面，在第六步你会遇到双击无法选定整截的问题，此时应该用Shift加选的方式把各个面都选到，再执行同心缩放。
