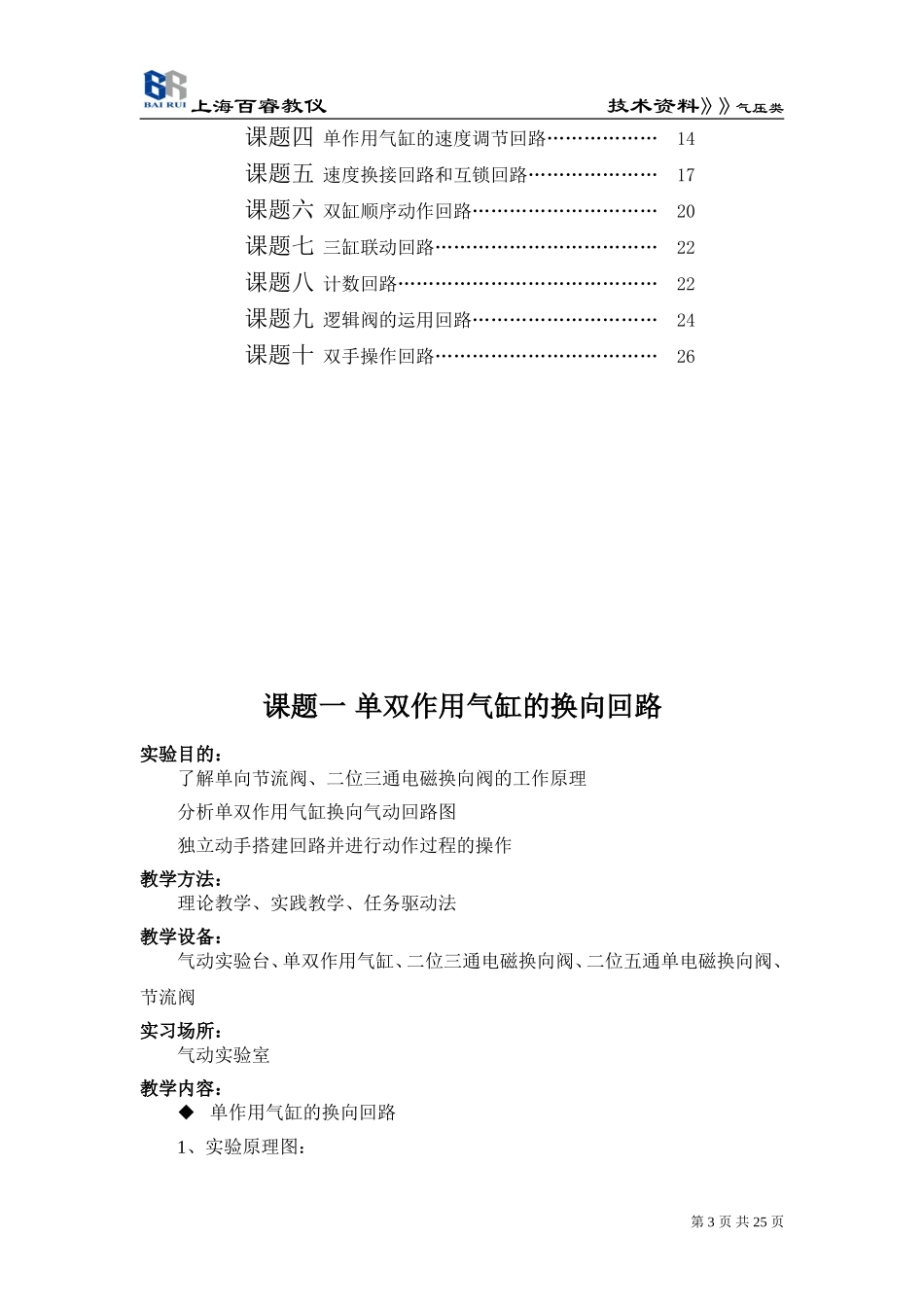

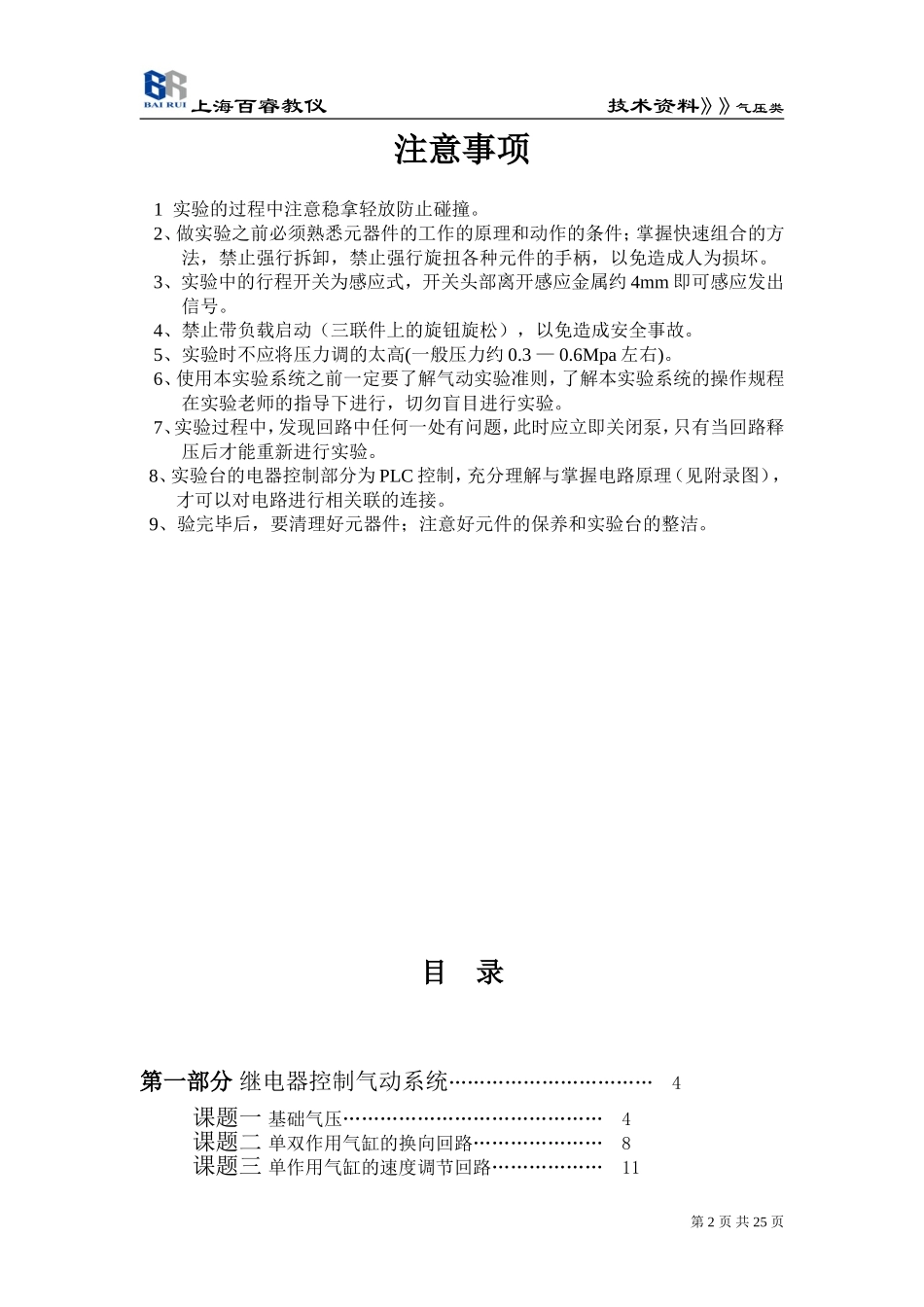

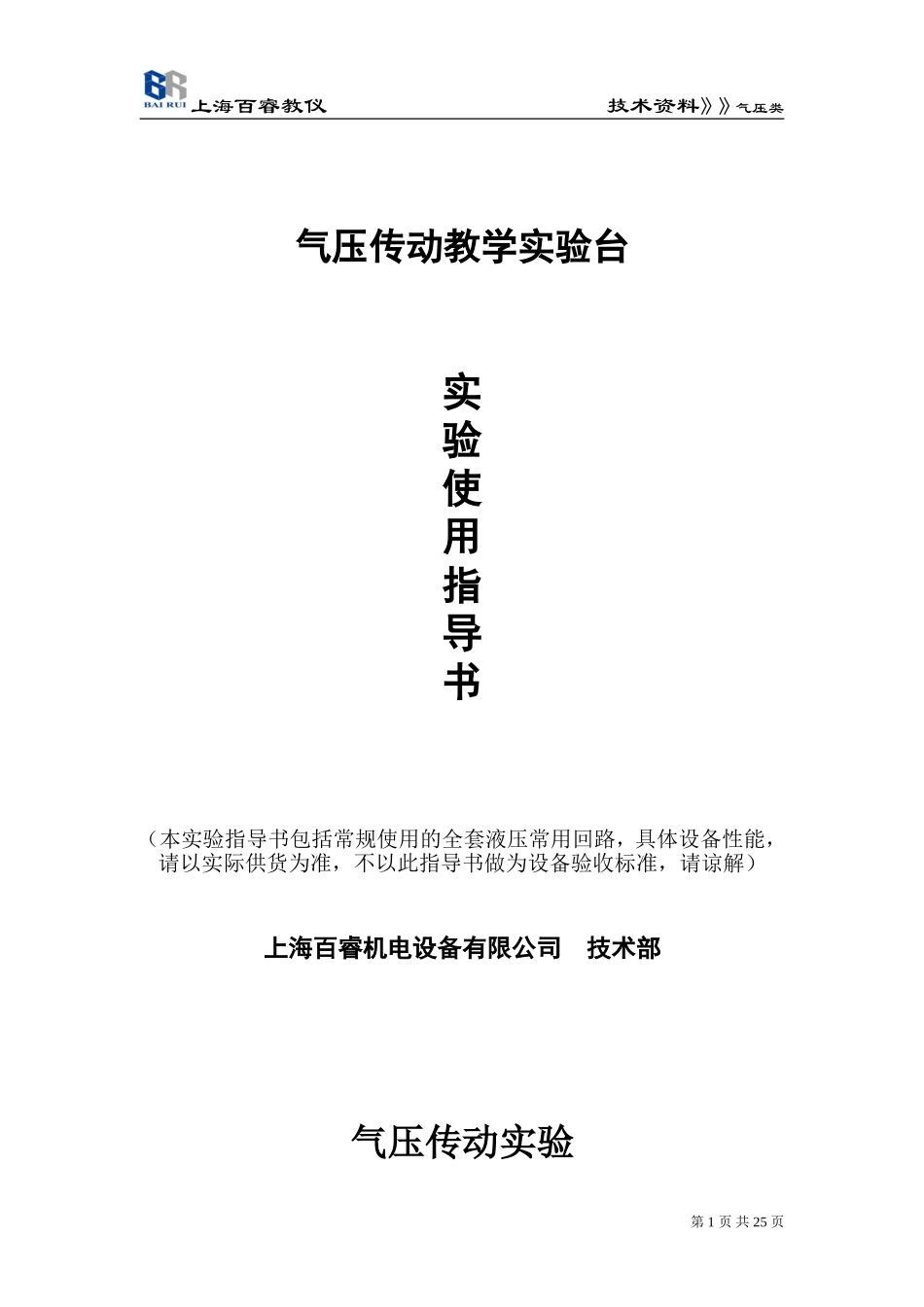

上海百睿教仪技术资料》》气压类气压传动教学实验台实验使用指导书（本实验指导书包括常规使用的全套液压常用回路，具体设备性能，请以实际供货为准，不以此指导书做为设备验收标准，请谅解）上海百睿机电设备有限公司技术部气压传动实验第1页共25页上海百睿教仪技术资料》》气压类注意事项1实验的过程中注意稳拿轻放防止碰撞。2、做实验之前必须熟悉元器件的工作的原理和动作的条件；掌握快速组合的方法，禁止强行拆卸，禁止强行旋扭各种元件的手柄，以免造成人为损坏。3、实验中的行程开关为感应式，开关头部离开感应金属约4mm即可感应发出信号。4、禁止带负载启动（三联件上的旋钮旋松），以免造成安全事故。5、实验时不应将压力调的太高(一般压力约0.3—0.6Mpa左右)。6、使用本实验系统之前一定要了解气动实验准则，了解本实验系统的操作规程在实验老师的指导下进行，切勿盲目进行实验。7、实验过程中，发现回路中任何一处有问题，此时应立即关闭泵，只有当回路释压后才能重新进行实验。8、实验台的电器控制部分为PLC控制，充分理解与掌握电路原理（见附录图），才可以对电路进行相关联的连接。9、验完毕后，要清理好元器件；注意好元件的保养和实验台的整洁。目录第一部分继电器控制气动系统……………………………4课题一基础气压……………………………………4课题二单双作用气缸的换向回路…………………8课题三单作用气缸的速度调节回路………………11第2页共25页上海百睿教仪技术资料》》气压类课题四单作用气缸的速度调节回路………………14课题五速度换接回路和互锁回路…………………17课题六双缸顺序动作回路…………………………20课题七三缸联动回路………………………………22课题八计数回路……………………………………22课题九逻辑阀的运用回路…………………………24课题十双手操作回路………………………………26课题一单双作用气缸的换向回路实验目的：了解单向节流阀、二位三通电磁换向阀的工作原理分析单双作用气缸换向气动回路图独立动手搭建回路并进行动作过程的操作教学方法：理论教学、实践教学、任务驱动法教学设备：气动实验台、单双作用气缸、二位三通电磁换向阀、二位五通单电磁换向阀、节流阀实习场所：气动实验室教学内容：单作用气缸的换向回路1、实验原理图：第3页共25页上海百睿教仪技术资料》》气压类2、实验步骤:①依据本实验的要求选择所需的气动无件（单作用气缸［弹簧回位］、二位三通电磁换向阀、三联件、长度合适的连接软管）；并检验元器件的实用性能是否正常。②看懂原理图，按照原理图搭接实验回路。③将二位三通单电磁换向阀的电源输入口插入相应的控制板输出口。④确认连接安装正确稳妥，把三联件的调压旋钮放松，通电，开启气泵。待泵工作正常，再次调节三联件的调压旋钮，使回路中的压力在系统工作压力以内。⑤当二位三通电磁换向阀通电时，左位接入，气缸左腔进气，气缸伸出，失电时气缸靠弹簧的弹力返回（在缸的伸缩过程中通过调节回路中的单向节流阀可以丛容的控制气缸的动作快慢）。⑥实验完毕后，关闭泵，切断电源，待回路压力为零时，拆卸回路，清理元器件并放回规定的位置。双作用气缸的换向回路第4页共25页上海百睿教仪技术资料》》气压类1、实验原理图:2、实验步骤：①依照实验回路图选择气动元件（单杆双作用缸、二位五通单电磁换向阀、三联件、长度合适的连接软管）;并检验元器件的实用性能是否正常。②看懂实验原理图的情况下，搭接实验回路。③将二位五通单电磁换向阀的电源输入口插入相应的控制板输出口。④确认连接安装正确稳妥，把三联件的调压旋钮放松，通电，开启气泵。待泵工作正常，再次调节三联件的调压旋钮，使回路中的压力在系统工作压力以内。⑤当二位五通单电磁阀如图示所示工作位置，电磁阀得电后，气体从泵出来经过电磁阀再经过节流阀到达气缸左腔使气缸活塞右移;当电磁阀右位接入，气体经电磁阀的右位进入气缸的右腔，气缸活塞左移。⑥实验完毕后，关闭泵，切断电源，待回路压力为零时，拆卸回路，清理元器件并放回规定的位置。思考题：1、若把回路中单向节流阀拆掉重做一次实验，气缸的活塞...
