连续梁(125m)支架检算VIP免费

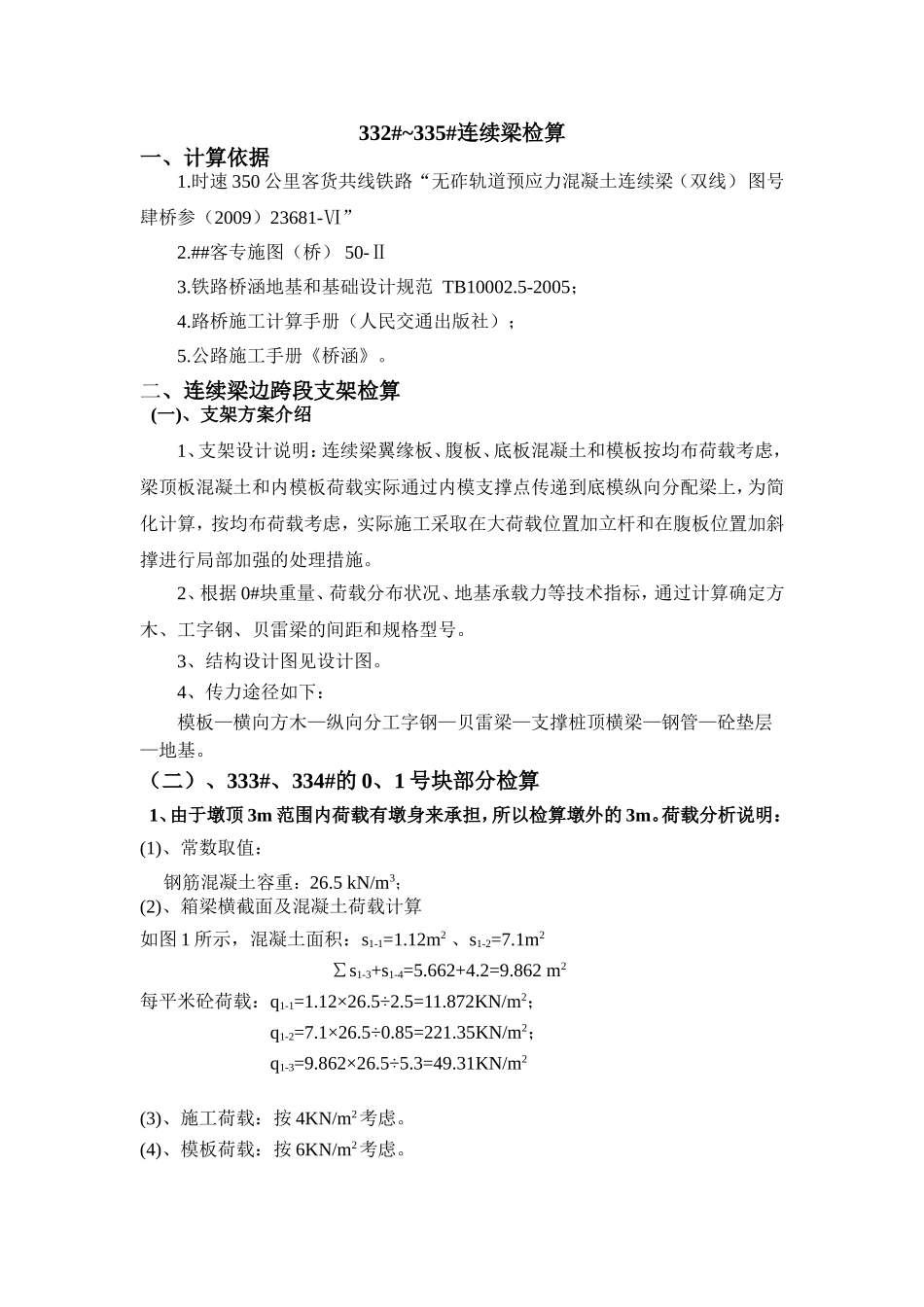

连续梁(125m)支架检算_第1页
1/15

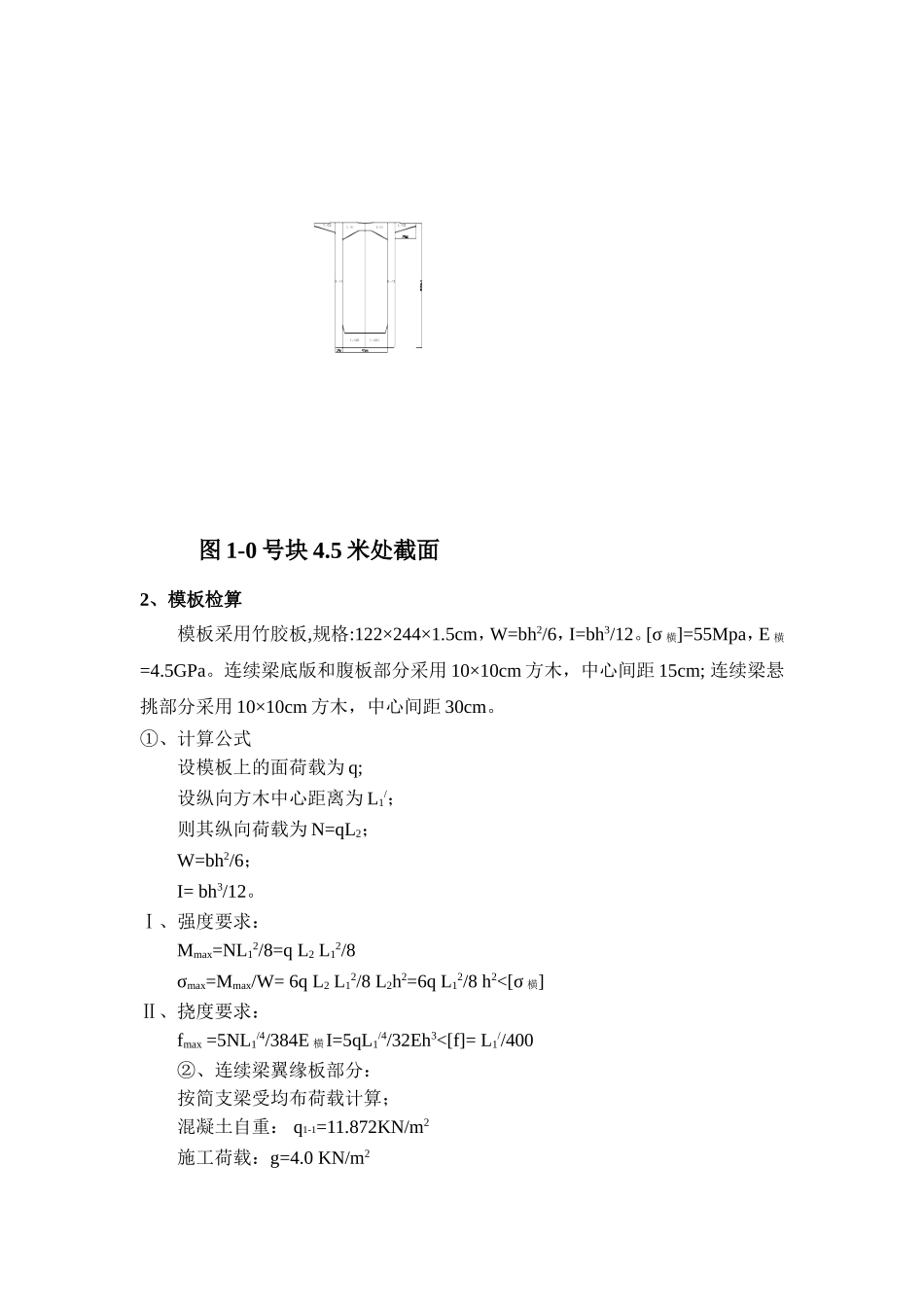

连续梁(125m)支架检算_第2页
2/15

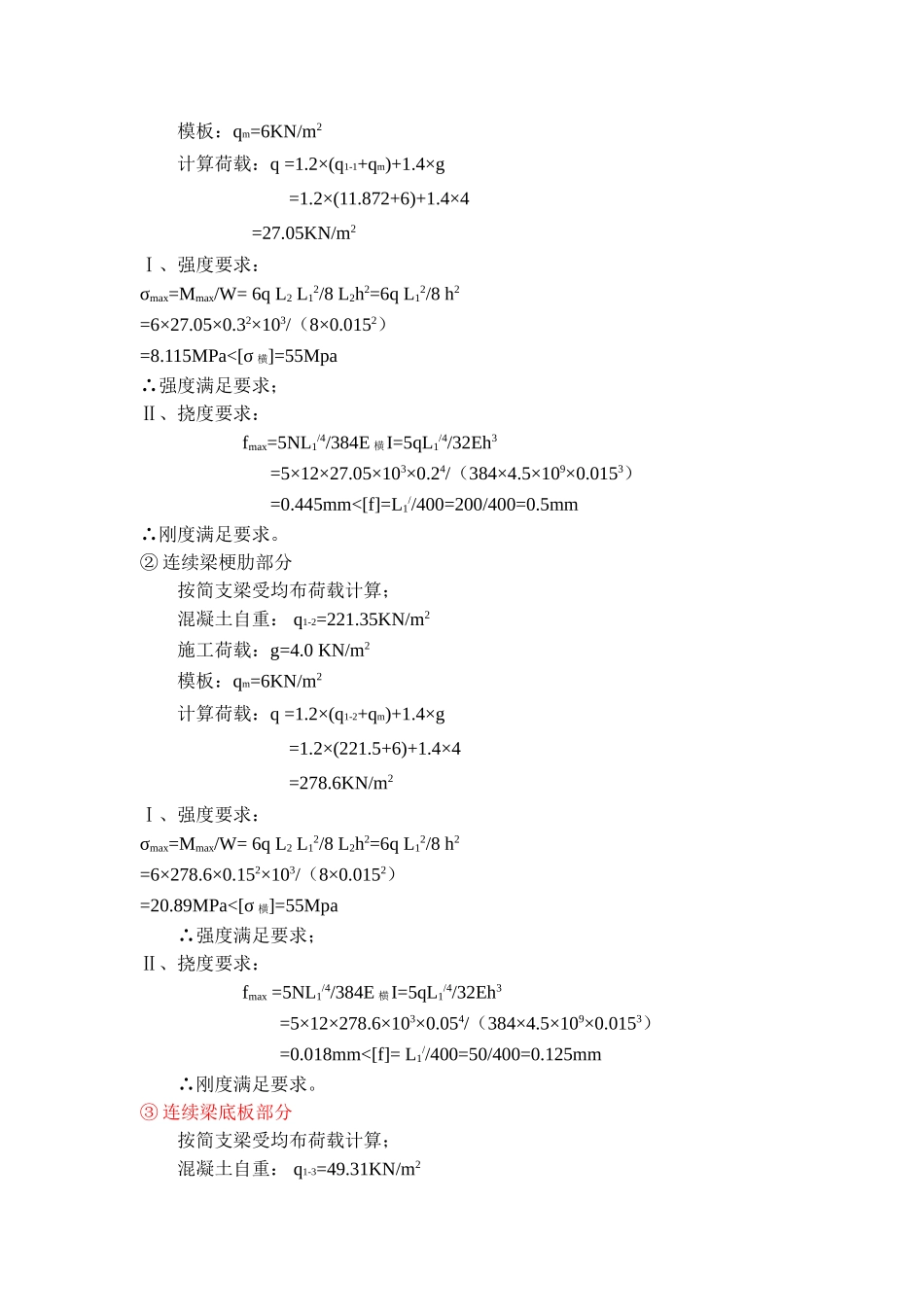

连续梁(125m)支架检算_第3页
3/15
332#~335#连续梁检算一、计算依据1.时速350公里客货共线铁路“无砟轨道预应力混凝土连续梁(双线)图号肆桥参(2009)23681-Ⅵ”2.##客专施图(桥)50-Ⅱ3.铁路桥涵地基和基础设计规范TB10002.5-2005;4.路桥施工计算手册(人民交通出版社);5.公路施工手册《桥涵》。二、连续梁边跨段支架检算(一)、支架方案介绍1、支架设计说明:连续梁翼缘板、腹板、底板混凝土和模板按均布荷载考虑,梁顶板混凝土和内模板荷载实际通过内模支撑点传递到底模纵向分配梁上,为简化计算,按均布荷载考虑,实际施工采取在大荷载位置加立杆和在腹板位置加斜撑进行局部加强的处理措施。2、根据0#块重量、荷载分布状况、地基承载力等技术指标,通过计算确定方木、工字钢、贝雷梁的间距和规格型号。3、结构设计图见设计图。4、传力途径如下:模板—横向方木—纵向分工字钢—贝雷梁—支撑桩顶横梁—钢管—砼垫层—地基。(二)、333#、334#的0、1号块部分检算1、由于墩顶3m范围内荷载有墩身来承担,所以检算墩外的3m。荷载分析说明:(1)、常数取值:钢筋混凝土容重:26.5kN/m3;(2)、箱梁横截面及混凝土荷载计算如图1所示,混凝土面积:s1-1=1.12m2、s1-2=7.1m2∑s1-3+s1-4=5.662+4.2=9.862m2每平米砼荷载:q1-1=1.12×26.5÷2.5=11.872KN/m2;q1-2=7.1×26.5÷0.85=221.35KN/m2;q1-3=9.862×26.5÷5.3=49.31KN/m2(3)、施工荷载:按4KN/m2考虑。(4)、模板荷载:按6KN/m2考虑。图1-0号块4.5米处截面2、模板检算模板采用竹胶板,规格:122×244×1.5cm,W=bh2/6,I=bh3/12。[σ横]=55Mpa,E横=4.5GPa。连续梁底版和腹板部分采用10×10cm方木,中心间距15cm;连续梁悬挑部分采用10×10cm方木,中心间距30cm。①、计算公式设模板上的面荷载为q;设纵向方木中心距离为L1/;则其纵向荷载为N=qL2;W=bh2/6;I=bh3/12。Ⅰ、强度要求:Mmax=NL12/8=qL2L12/8σmax=Mmax/W=6qL2L12/8L2h2=6qL12/8h2<[σ横]Ⅱ、挠度要求:fmax=5NL1/4/384E横I=5qL1/4/32Eh3<[f]=L1//400②、连续梁翼缘板部分:按简支梁受均布荷载计算;混凝土自重:q1-1=11.872KN/m2施工荷载:g=4.0KN/m2模板:qm=6KN/m2计算荷载:q=1.2×(q1-1+qm)+1.4×g=1.2×(11.872+6)+1.4×4=27.05KN/m2Ⅰ、强度要求:σmax=Mmax/W=6qL2L12/8L2h2=6qL12/8h2=6×27.05×0.32×103/(8×0.0152)=8.115MPa<[σ横]=55Mpa∴强度满足要求;Ⅱ、挠度要求:fmax=5NL1/4/384E横I=5qL1/4/32Eh3=5×12×27.05×103×0.24/(384×4.5×109×0.0153)=0.445mm<[f]=L1//400=200/400=0.5mm∴刚度满足要求。②连续梁梗肋部分按简支梁受均布荷载计算;混凝土自重:q1-2=221.35KN/m2施工荷载:g=4.0KN/m2模板:qm=6KN/m2计算荷载:q=1.2×(q1-2+qm)+1.4×g=1.2×(221.5+6)+1.4×4=278.6KN/m2Ⅰ、强度要求:σmax=Mmax/W=6qL2L12/8L2h2=6qL12/8h2=6×278.6×0.152×103/(8×0.0152)=20.89MPa<[σ横]=55Mpa∴强度满足要求;Ⅱ、挠度要求:fmax=5NL1/4/384E横I=5qL1/4/32Eh3=5×12×278.6×103×0.054/(384×4.5×109×0.0153)=0.018mm<[f]=L1//400=50/400=0.125mm∴刚度满足要求。③连续梁底板部分按简支梁受均布荷载计算;混凝土自重:q1-3=49.31KN/m2施工荷载:g=4.0KN/m2模板:qm=6.0KN/m2计算荷载:q=1.2×(q1-3+qm)+1.4×g=1.2×(49.31+6)+1.4×4=70.8KN/m2Ⅰ、强度要求:σmax=Mmax/W=6qL2L12/8L2h2=6qL12/8h2=6×70.8×0.152×103/(8×0.0152)=5.3MPa<[σ横]=55Mpa∴强度满足要求;Ⅱ、挠度要求:fmax=5NL1/4/384E横I=5qL1/4/32Eh3=5×12×70.8×103×0.054/(384×4.5×109×0.0153)=0.0045mm<[f]=L1//400=50/400=0.125mm∴刚度满足要求。所以连续梁模板下纵向方木的中心间距都可按连续梁中支点梁端截面部分布置。3、横向分配梁检算纵向分配梁中心间距根据前面模板检算要求,腹板、侧板、底版和翼缘部分采用10×10cm方木,腹板、底版中心间距可取经验值为0.15m,翼缘板部分中心间距可取经验值0.3m。①连续梁截面底板部分检算(10×10cm方木)按简支梁均布荷载计算,方木的最大有效间距和跨度分别为0.15m和0.5m,混凝土自重:q1-3=49.31KN/m2施工荷载:g=4.0KN/m2模板:qm...
