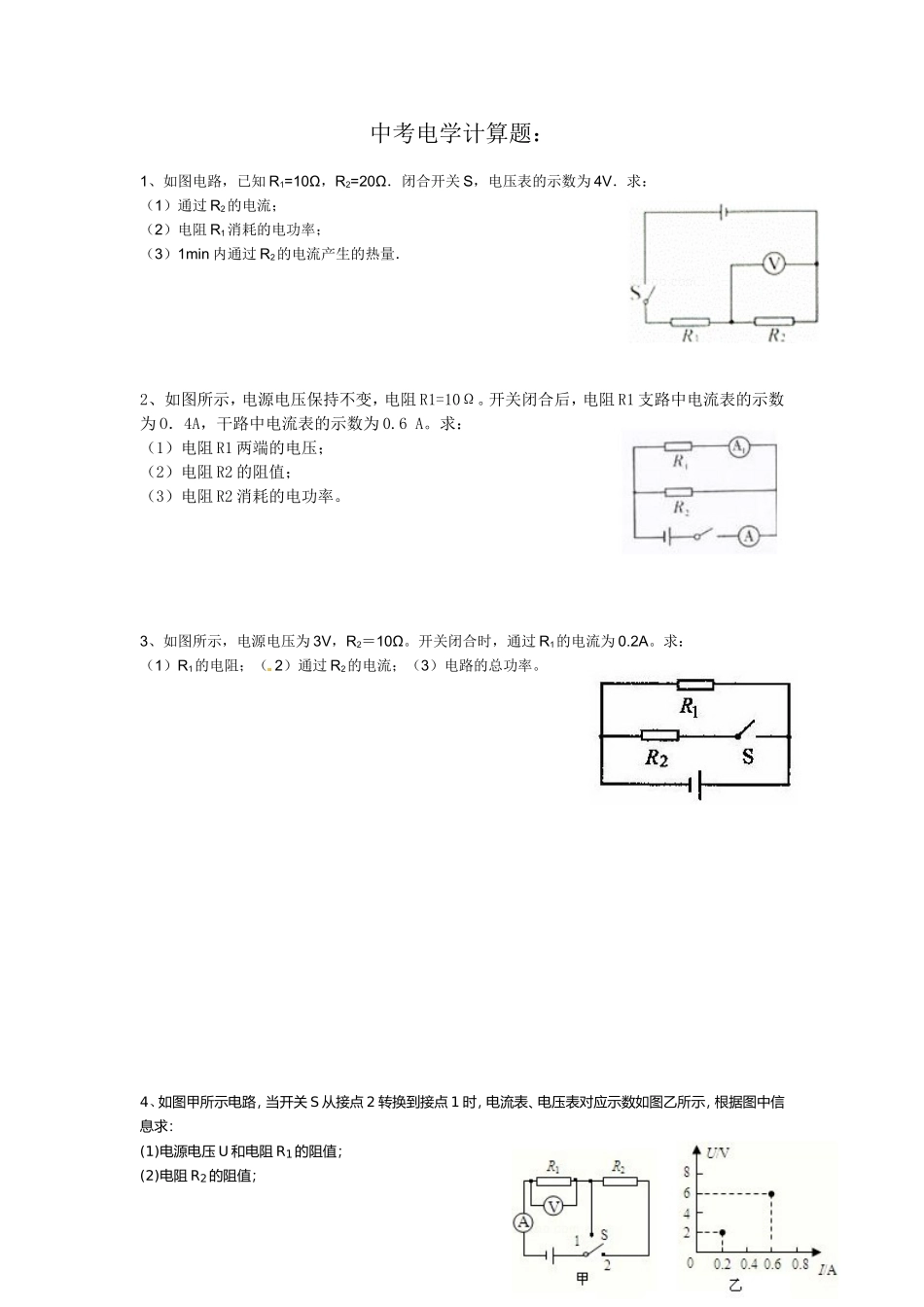

中考电学计算题：1、如图电路，已知R1=10Ω，R2=20Ω．闭合开关S，电压表的示数为4V．求：（1）通过R2的电流；（2）电阻R1消耗的电功率；（3）1min内通过R2的电流产生的热量．2、如图所示，电源电压保持不变，电阻R1=10Ω。开关闭合后，电阻R1支路中电流表的示数为O．4A，干路中电流表的示数为0.6A。求：（1）电阻R1两端的电压；（2）电阻R2的阻值；（3）电阻R2消耗的电功率。3、如图所示，电源电压为3V，R2＝10Ω。开关闭合时，通过R1的电流为0.2A。求：（1）R1的电阻；（2）通过R2的电流；（3）电路的总功率。4、如图甲所示电路，当开关S从接点2转换到接点1时，电流表、电压表对应示数如图乙所示，根据图中信息求：(1)电源电压U和电阻R1的阻值；(2)电阻R2的阻值；(3)电路中消耗的最小功率．
