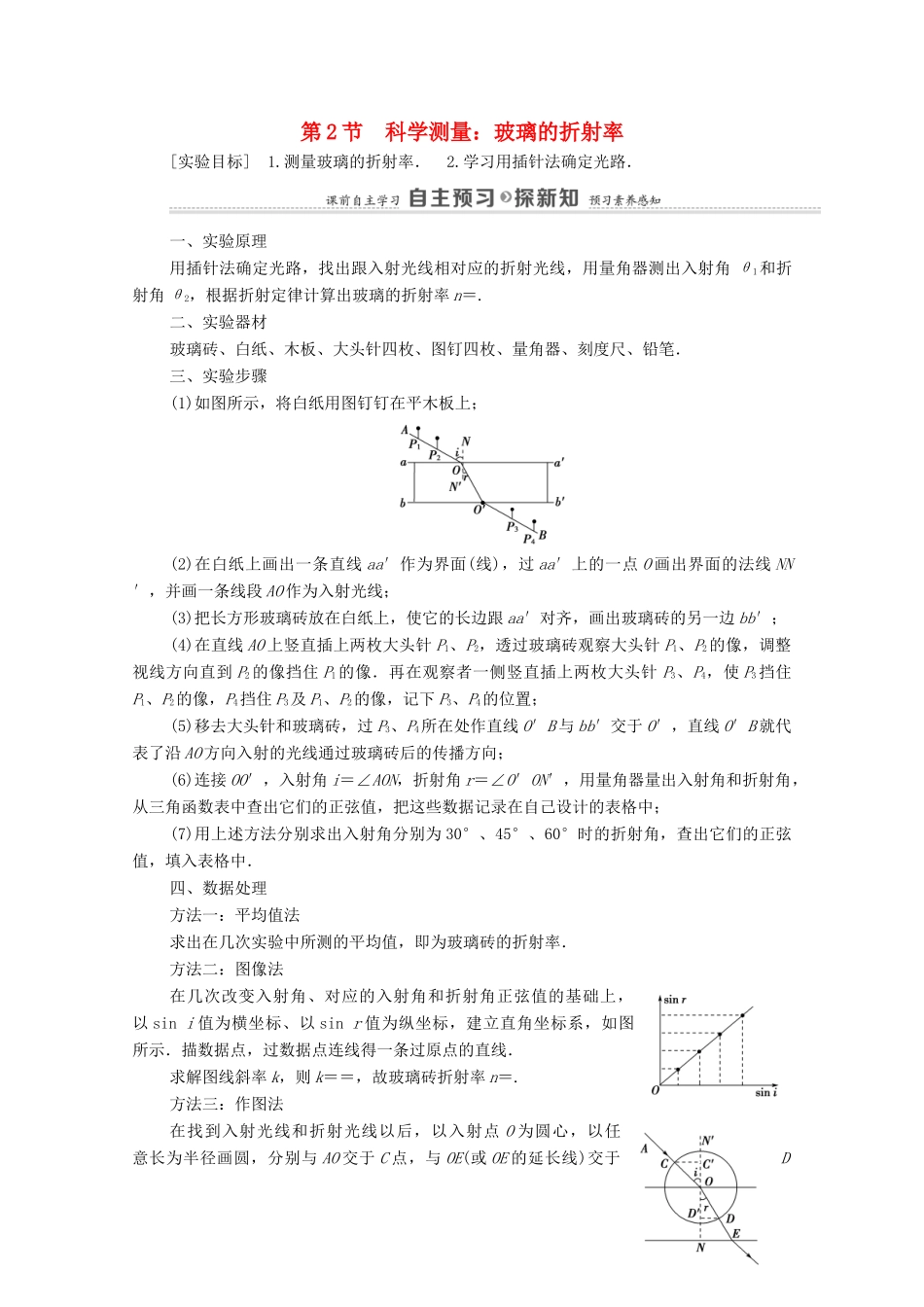

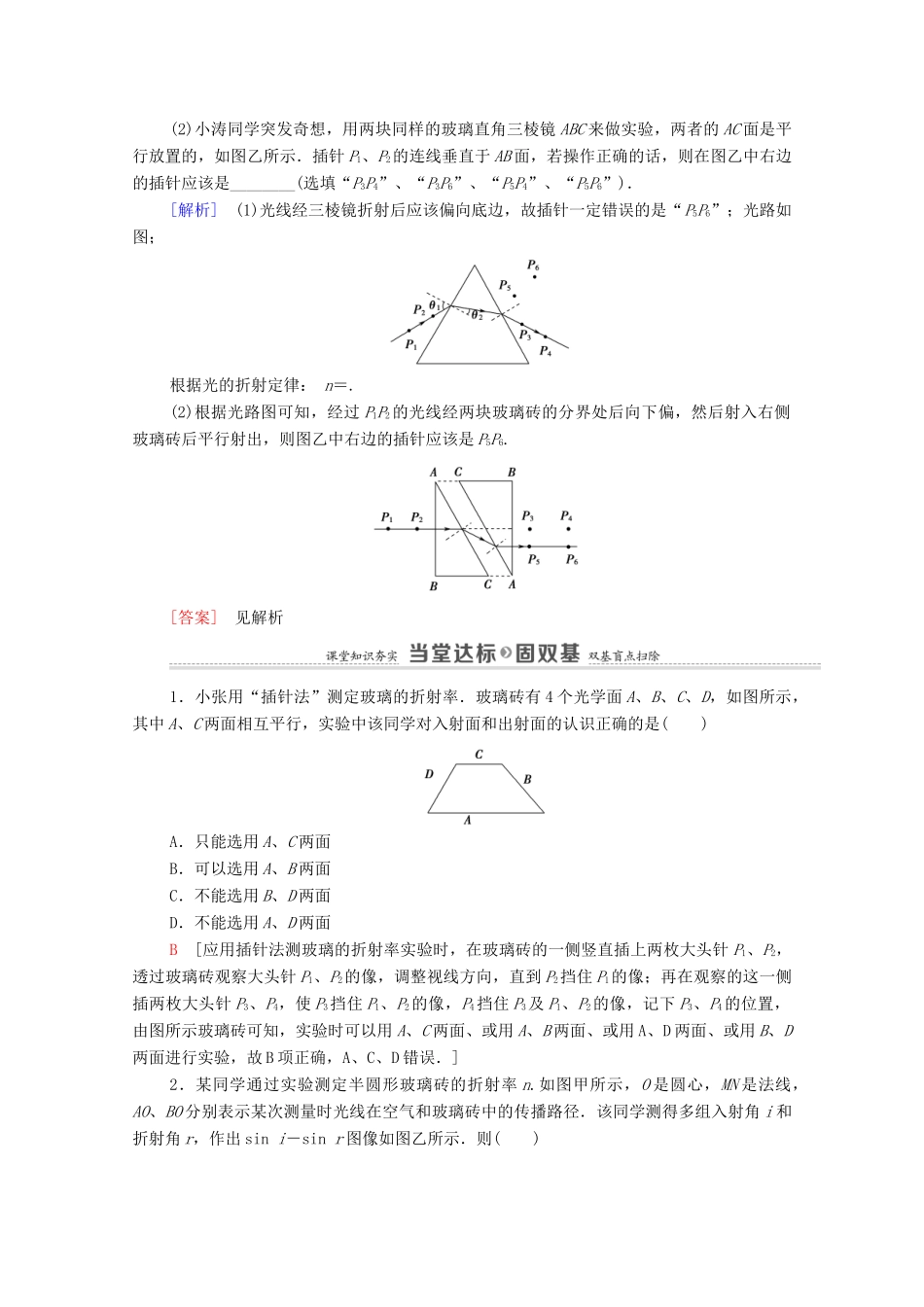

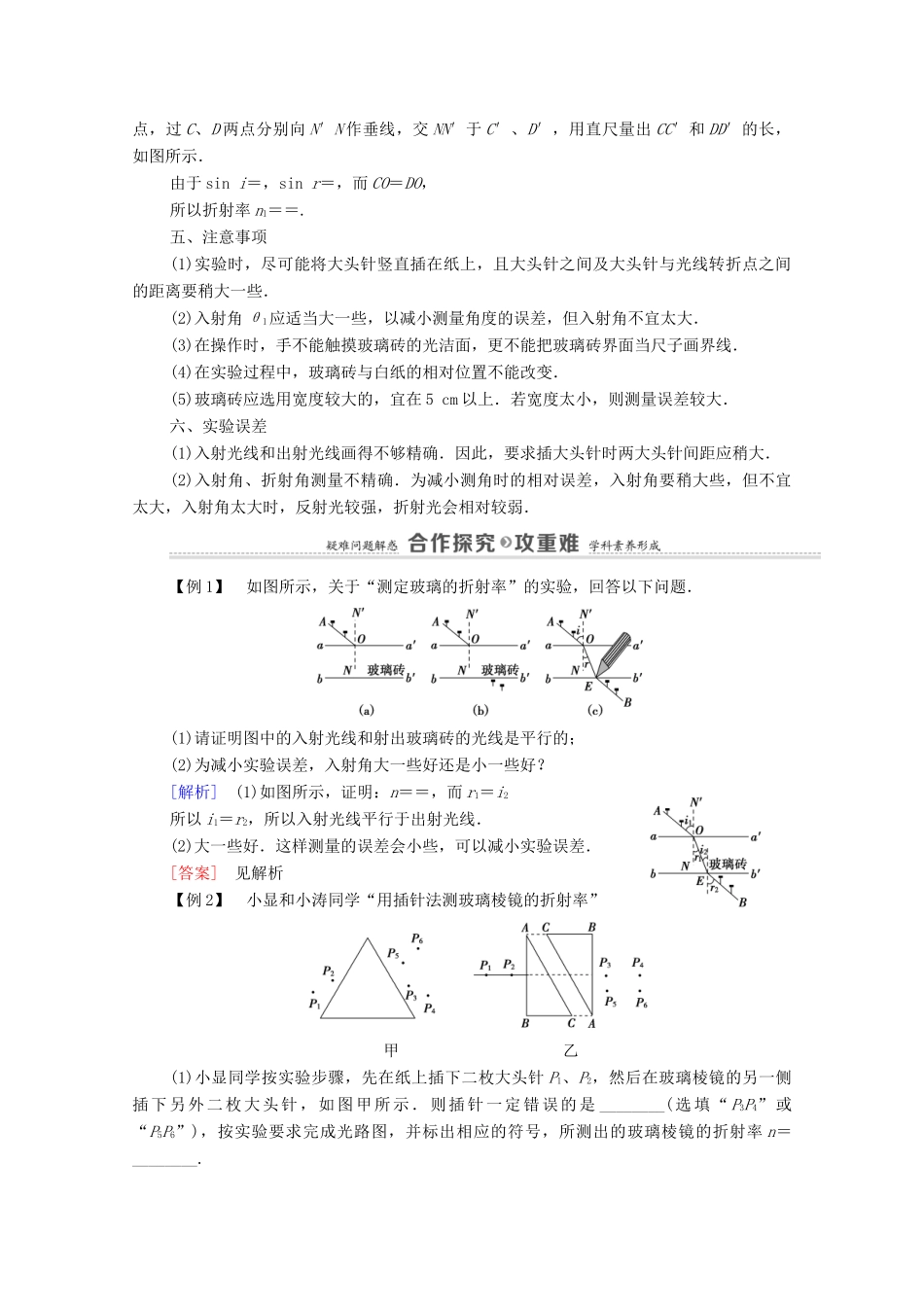

第2节科学测量：玻璃的折射率[实验目标]1.测量玻璃的折射率．2.学习用插针法确定光路．一、实验原理用插针法确定光路，找出跟入射光线相对应的折射光线，用量角器测出入射角θ1和折射角θ2，根据折射定律计算出玻璃的折射率n＝.二、实验器材玻璃砖、白纸、木板、大头针四枚、图钉四枚、量角器、刻度尺、铅笔．三、实验步骤(1)如图所示，将白纸用图钉钉在平木板上；(2)在白纸上画出一条直线aa′作为界面(线)，过aa′上的一点O画出界面的法线NN′，并画一条线段AO作为入射光线；(3)把长方形玻璃砖放在白纸上，使它的长边跟aa′对齐，画出玻璃砖的另一边bb′；(4)在直线AO上竖直插上两枚大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线方向直到P2的像挡住P1的像．再在观察者一侧竖直插上两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3及P1、P2的像，记下P3、P4的位置；(5)移去大头针和玻璃砖，过P3、P4所在处作直线O′B与bb′交于O′，直线O′B就代表了沿AO方向入射的光线通过玻璃砖后的传播方向；(6)连接OO′，入射角i＝∠AON，折射角r＝∠O′ON′，用量角器量出入射角和折射角，从三角函数表中查出它们的正弦值，把这些数据记录在自己设计的表格中；(7)用上述方法分别求出入射角分别为30°、45°、60°时的折射角，查出它们的正弦值，填入表格中．四、数据处理方法一：平均值法求出在几次实验中所测的平均值，即为玻璃砖的折射率．方法二：图像法在几次改变入射角、对应的入射角和折射角正弦值的基础上，以sini值为横坐标、以sinr值为纵坐标，建立直角坐标系，如图所示．描数据点，过数据点连线得一条过原点的直线．求解图线斜率k，则k＝＝，故玻璃砖折射率n＝.方法三：作图法在找到入射光线和折射光线以后，以入射点O为圆心，以任意长为半径画圆，分别与AO交于C点，与OE(或OE的延长线)交于D点，过C、D两点分别向N′N作垂线，交NN′于C′、D′，用直尺量出CC′和DD′的长，如图所示．由于sini＝，sinr＝，而CO＝DO，所以折射率n1＝＝.五、注意事项(1)实验时，尽可能将大头针竖直插在纸上，且大头针之间及大头针与光线转折点之间的距离要稍大一些．(2)入射角θ1应适当大一些，以减小测量角度的误差，但入射角不宜太大．(3)在操作时，手不能触摸玻璃砖的光洁面，更不能把玻璃砖界面当尺子画界线．(4)在实验过程中，玻璃砖与白纸的相对位置不能改变．(5)玻璃砖应选用宽度较大的，宜在5cm以上．若宽度太小，则测量误差较大．六、实验误差(1)入射光线和出射光线画得不够精确．因此，要求插大头针时两大头针间距应稍大．(2)入射角、折射角测量不精确．为减小测角时的相对误差，入射角要稍大些，但不宜太大，入射角太大时，反射光较强，折射光会相对较弱．【例1】如图所示，关于“测定玻璃的折射率”的实验，回答以下问题．(1)请证明图中的入射光线和射出玻璃砖的光线是平行的；(2)为减小实验误差，入射角大一些好还是小一些好？[解析](1)如图所示，证明：n＝＝，而r1＝i2所以i1＝r2，所以入射光线平行于出射光线．(2)大一些好．这样测量的误差会小些，可以减小实验误差．[答案]见解析【例2】小显和小涛同学“用插针法测玻璃棱镜的折射率”甲乙(1)小显同学按实验步骤，先在纸上插下二枚大头针P1、P2，然后在玻璃棱镜的另一侧插下另外二枚大头针，如图甲所示．则插针一定错误的是________(选填“P3P4”或“P5P6”)，按实验要求完成光路图，并标出相应的符号，所测出的玻璃棱镜的折射率n＝________.(2)小涛同学突发奇想，用两块同样的玻璃直角三棱镜ABC来做实验，两者的AC面是平行放置的，如图乙所示．插针P1、P2的连线垂直于AB面，若操作正确的话，则在图乙中右边的插针应该是________(选填“P3P4”、“P3P6”、“P5P4”、“P5P6”)．[解析](1)光线经三棱镜折射后应该偏向底边，故插针一定错误的是“P5P6”；光路如图；根据光的折射定律：n＝.(2)根据光路图可知，经过P1P2的光线经两块玻璃砖的分界处后向下偏，然后射入右侧玻璃砖后平行射出，则图乙中右边的插针应该是P5P6.[答案]见解析1．小张用“插针法”测定玻璃的折射率．玻璃砖有4个光学面A、B、C、D，如图所示，其中A、C两...
