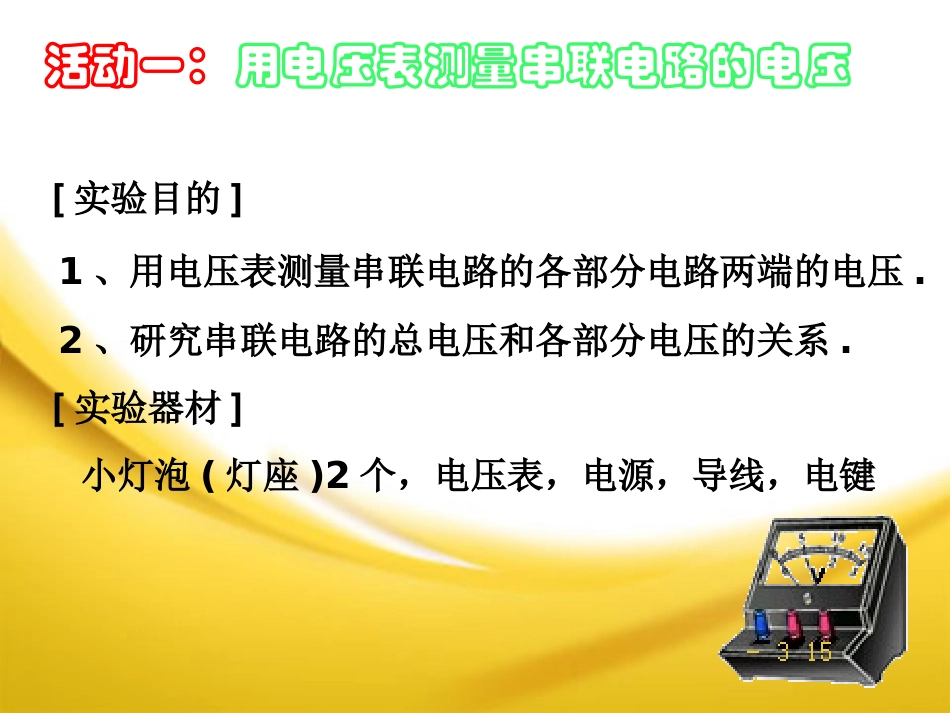

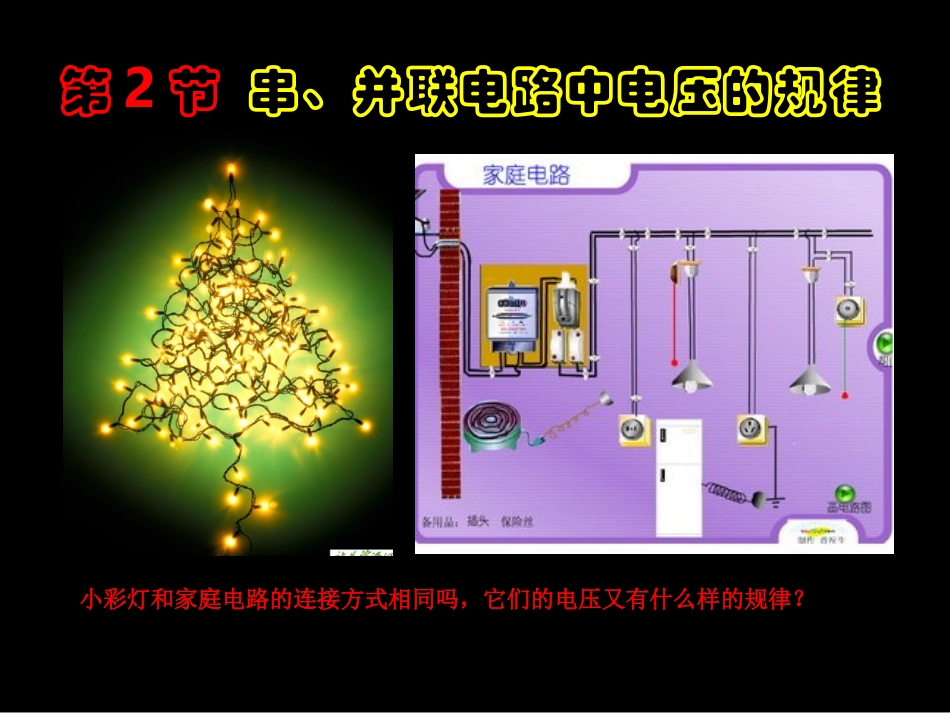

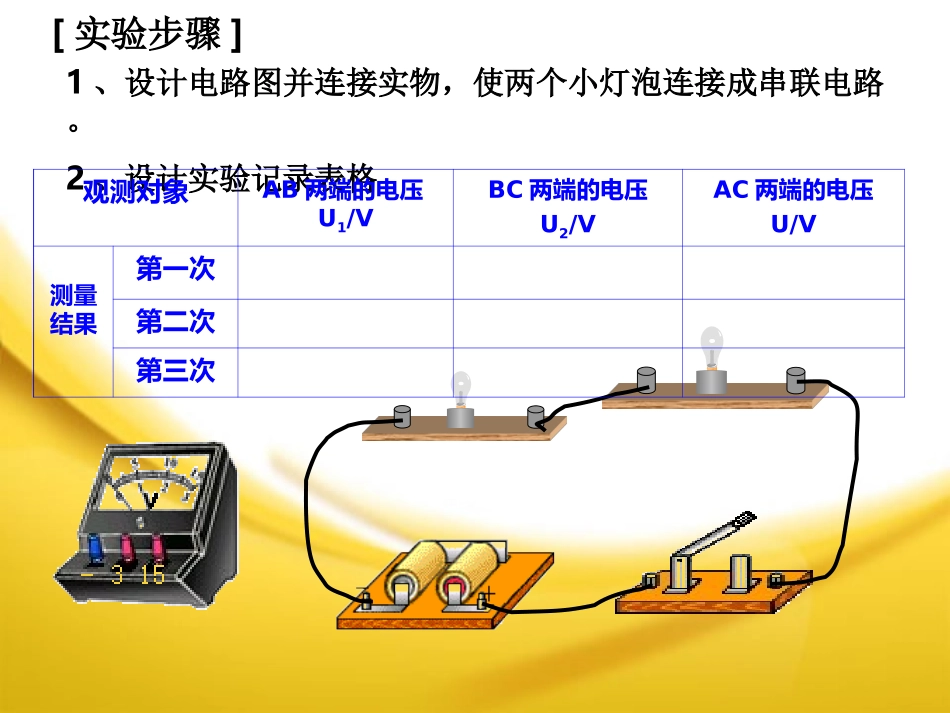

第2节串、并联电路中电压的规律小彩灯和家庭电路的连接方式相同吗，它们的电压又有什么样的规律？活动一：用电压表测量串联电路的电压[实验目的]1、用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系.[实验器材]小灯泡(灯座)2个，电压表，电源，导线，电键[实验步骤]1、设计电路图并连接实物，使两个小灯泡连接成串联电路。2、设计实验记录表格观测对象AB两端的电压U1/VBC两端的电压U2/VAC两端的电压U/V测量结果第一次第二次第三次[实验步骤]2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1，记下电压值。L1L2U1VL2L1S[实验步骤]3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2，记下电压值。L1L2U2VL2L1S[实验步骤]4、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压U，记下电压值。L1L2UL2L1VS[分析论证]分析所记录的串联电路中，各部分用电器两端的电压与总电压的关系：U1=_______U2=_______U=_______归纳结论实验表明，串联电路两端的总电压等于各部分电路两端电压的和.串联电路电压规律U=U1+U2活动二：用电压表测量并联电路电压[实验目的]1、用电压表测量并联电路的各支路两端电压.2、研究并联电路的各支路两端电压的关系.[实验器材]小灯泡(灯座)2个，电压表，电源，导线，电键[实验步骤]1、设计电路图并连接实物，使两个小灯泡接成并联电路.2、设计表格记录数据。观测对象L1两端的电压U1/VL2两端的电压U2/V电路两端的电压U/V测量结果第一次第二次第三次[实验步骤]3、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1，记下电压值。L1L2U1[实验步骤]4、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2，记下电压值。L1L2U2[实验步骤]5、按电路图连接实物图，使电压表测量干路两端的电压U，记下电压值。L1L2U[分析论证]分析比较并联电路中，各支路的电压与电源电压的关系：U1=_______U2=_______U=_______实验表明:并联电路的各支路两端的电压于总电压相等.并联电路U1=U2=U[归纳总结电路图]
