17.4欧姆定律在串并联电路中的应用-课件VIP免费

17.4欧姆定律在串并联电路中的应用-课件_第1页
1/41
17.4欧姆定律在串并联电路中的应用-课件_第2页
2/41
17.4欧姆定律在串并联电路中的应用-课件_第3页
3/41

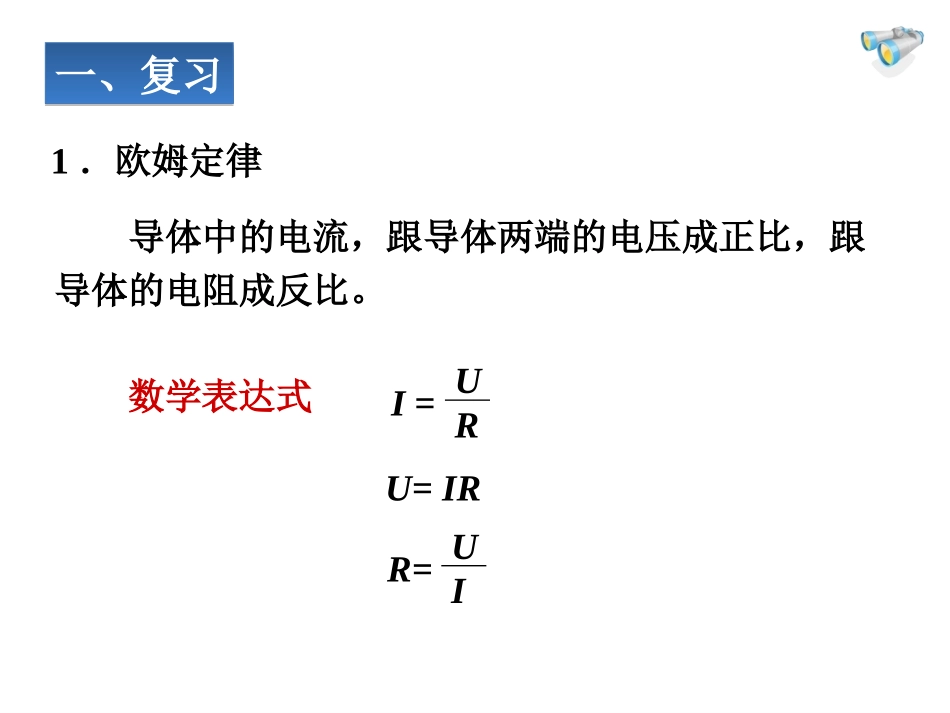

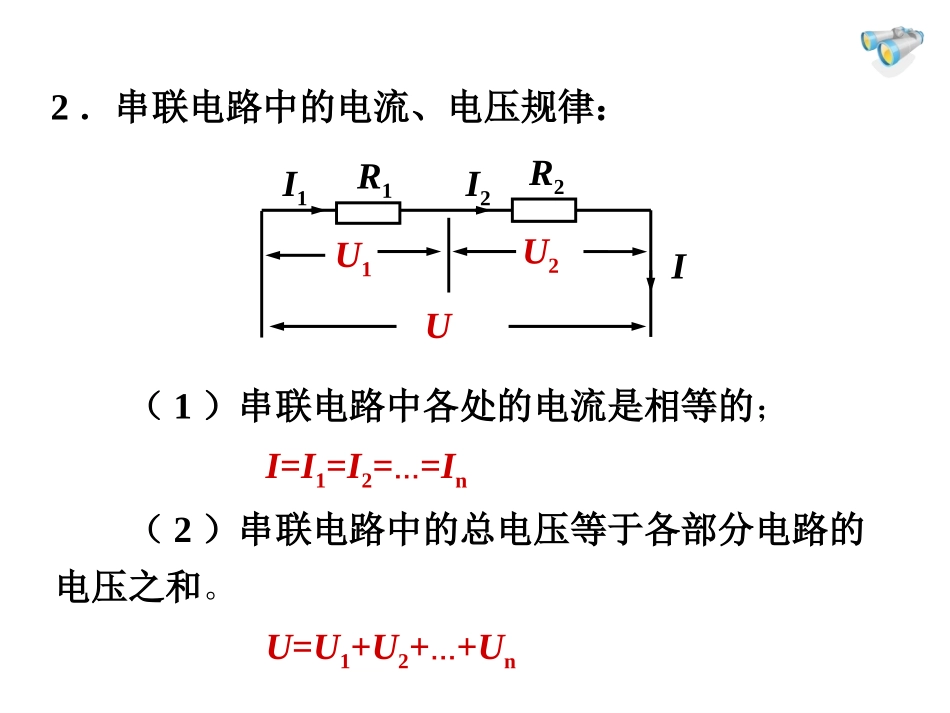

25/1/61第四节、欧姆定律在串、并联电路中的应用导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。1.欧姆定律数学表达式一、复习一、复习I=URR=UIU=IR(1)串联电路中各处的电流是相等的;I=I1=I2=…=In(2)串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un2.串联电路中的电流、电压规律:R2UIR1U1U2I2I125/1/64在串联电路中,根据U=U1+U2且U=IR得:U1=I1R1,U2=I2R2可得:IR=I1R1+I2R2因为:I=I1=I2所以:R=R1+R2即:串联电路的总电阻等于串联电阻之和公式推导法I1II2R2R1U(1)并联电路中干路电流等于各支路电流之和;I=I1+I2+…+In(2)并联电路中各支路两端电压相等。U=U1=U2=…=Un3.并联电路中的电流、电压规律:25/1/66公式推导法在并联电路中,根据I=I1+I2且I=U/R得:I1=U1/R1、I2=U2/R2可得:U/R=U1/R1+U2/R2因为:U=U1=U2所以:1/R=1/R1+1/R2,即:并联电路中总电阻的倒数,等于各并联电阻的倒数之和综上所述:(1)串联电路电阻的总电阻的阻值比任何一个分电阻的阻值都大。(2)串联电路的总电阻等于串联电阻之和。(3)并联电路电阻的总电阻的阻值比任何一个分电阻的阻值都小。(4)并联电路中总电阻的倒数,等于各并联电阻的倒数之和U=IR1+IR2U=I(R1+R2)串联分压U1=IR1=0.1A×10Ω=1VU2=IR2=0.1A×50Ω=5VU1U2=R1R2U1U2R1R2R=R1+R2U1U2R1R2串联分压U1U2=R1R2电源电压U=3V,电阻R1=1Ω,R2=2Ω,则U1=___V,U2=___V。UU=27V,R1=1Ω,R2=2Ω,则U1=___V,U2=___V。U=27V,R1=2Ω,R2=4Ω,则U1=___V,U2=___V。U=27V,U1=18V,R1=2Ω,则U2=___V,R2=___Ω。1291891891一个小灯泡的电阻是8欧,正常工作时的电压是3.6伏,现在要把这盏灯直接接在4.5伏的电源上能行吗?应该_____联一个多大的电阻?串联分压4.5V3.6V8Ω解:U2=U-U1=4.5V-3.6V=0.9VR2=U2/I=0.9V/0.9V串I=U1/R1=3.6V/8Ω=0.45A0.45A=2Ω答:应该串联一个2Ω的电阻。此题小考必考!并联分流I1I2=R2R125/1/615V1V2UR1R2例1、如图所示的电路中,R1:R2=3:5,那么通过R1和R2的电流之比I1:I2=,电压表的示数之比U1:U2=.解析:图中R1、R2串联,所以I1=I2;电压表V1测R1两端的电压,U1=I1R1,电压表V2测串联电路的总电压,U2=I(R1+R2),所以U1:U2=R1:(R1+R2)=3:8。1:13:8解:U=I(R1+R2)=0.3A×(5Ω+15Ω)=6V答:电源电压时6V。练习答:电路中的总电流是0.5A;电阻R2的阻值是120Ω。解:I1=U/R1=24V/80Ω=0.3AI=I1+I2=0.3A+0.2A=0.5AR2=U/I2=24V/0.2A=120Ω。解:I=U/R1=20V/40Ω=0.5A>0.2A该电阻不能正常工作。U1=I’R1=0.2A×40Ω=8VU2=U-U1=20V-8V=12VR2=U2/I’=12V/0.2A=60Ω答:应串联一个60Ω的电阻。解:U=I1R1=0.15A×20Ω=3VI2=I-I1=0.21A-0.15A=0.06AR2=U/I2=3V/0.06A=50Ω答:被测电阻R2的阻值是50Ω。解:I=U1/R1=2V/40Ω=0.05AU2=U-U1=2.8V-2.0V=0.8VR2=U2/I=0.8V/0.05A=16Ω答:被测电阻R2的阻值是16Ω。25/1/621AR1R2S例3、如图所示,当开关S断开和闭合时,电流表示数之比是1:4,则电阻R1和R2之比是()A、1:4B、4:1C、1:3D、2:3解析:当S断开时,电流表测量通过R2的电流;开关S闭合时,R1与R2并联。因R2两端电压不变,故通过R2的电流不变,而电流表示数之比为1:4,故通过R2的电流与通过R1的电流之比为1:3;由并联电路分流公式得,R1与R2的电阻之比为1:3.C25/1/622甲乙R1R2S例4、如图所示,若甲、乙均为电流表时,断开开关S,两电流表读数为I甲:I乙=2:3;若甲、乙均为电压表时,闭合开关S,则两电压表的读数之比U甲:U乙=3:1A2A1R1SR2例5、如图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A。则R2的阻值是()A、18ΩB、24ΩC、6ΩD、3ΩAR1一定变阻器的滑片P向右移动过程中,三个电表的示数如何变化?分析:____;示数变大V2V1A示数变小____;____。R2↑→R↑→I↓=I1↓=I2↓U1↓U2↑U不变AR1R2SPV2V1示数变小25/1/624AVRSP例6、如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动过程中,下列说法正确的是()DA、电流表的示数变大B、电压表的示...
