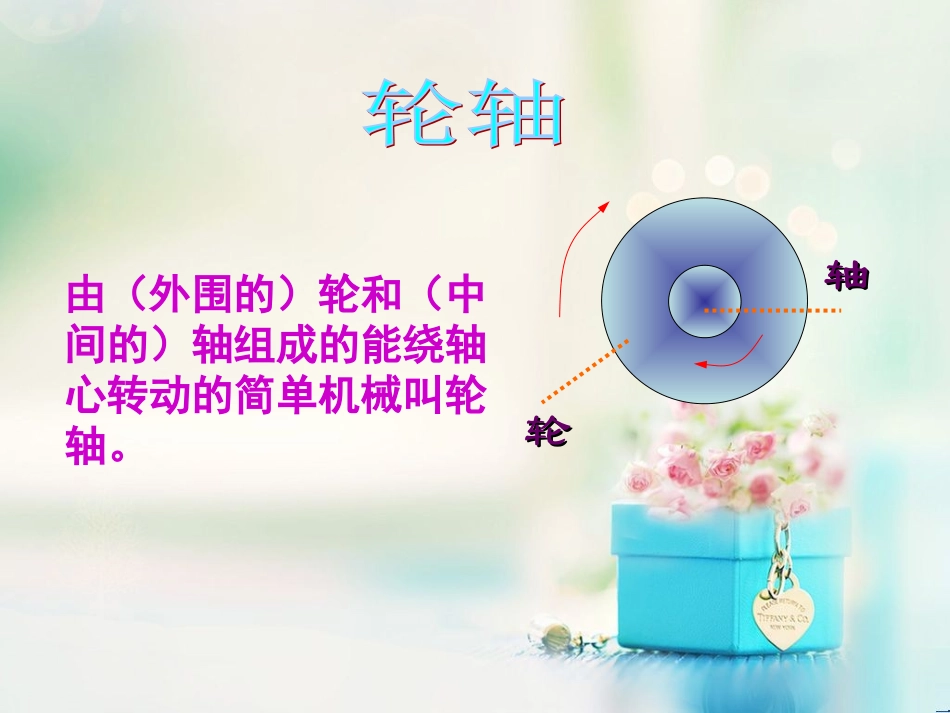

简单机械的家族简单机械的家族由(外围的)轮和(中间的)轴组成的能绕轴心转动的简单机械叫轮轴。轮轮轴轴轮轴杠杆示意图轮轴杠杆示意图轮轴的原理轮轴的原理a.动力臂为轮半径R,b.阻力臂为轴半径r。Rr轮轴:实质可看做是一个可以连续转动的杠杆,动力作用在轮上可省力。平衡时有F1R==F2rRr=GF1F1·R=G·rF1GrR动力作用在轮上,轮轴是一个省力杠杆,但费距离动力作用在轴上,轮轴又将起到什么作用?费力但是省距离。轮轴主要功能:一是改变用力大小二是改变物体的运动速度轮轴不能省功。它实现直线运动和圆周运动的相互转化,是机械传动的重要装置车把、方向盘、螺丝刀、扳手、卷扬机等打蛋器、门把手、转笔刀等是一个与水平面成一定夹角的的倾斜平面斜面省力原理根据功的原理(不计斜面摩擦)得:Gh=FL所以F=Gh/L如果不计摩擦,斜面长是高的几倍,拉力或推力就是物体所受重力的几分之几。斜面:(供轮椅通行的斜坡、盘山公路、螺丝)斜面省力,并且斜面越长越省力。探究斜面的机械效率1、提出猜想:斜面的机械效率可能和有关。2、参考器材:长木板、小木块、弹簧测力计、刻度尺3、探究过程:⑴组装器材⑵进行实验斜面的倾斜程度⑶分析数据,得到结论⑴实验装置:FSh⑵实验过程:①测量小木块的重量,记录数据;③改变斜面的倾斜程度,重复步骤②。②把小木块用弹簧秤沿斜面匀速向上拉;分别记录拉力F、木块沿斜面移动的距离S、木块上升的高度h。⑶注意事项:①要匀速拉动物体。②拉力要与斜面平行。③及时记录数据。4、记录表格:斜面倾斜程度木块重量G/N斜面高度h/m拉力F/N斜面长s/m有用功W有/J总功W总/J机械效率℅较缓较陡很陡结论:斜面越陡,越不省力,机械效率越高。理论推导:SinFGFSGhWW总有SinFGFSGhWW总有与斜面的光滑程度有关影响斜面机械效率的因素有两点斜面的坡度斜面的光滑程度斜面越陡,机械效率越高斜面越光滑,机械效率越高影响斜面机械效率的因素有两点斜面的坡度斜面的光滑程度斜面越陡,机械效率越高斜面越光滑,机械效率越高影响斜面机械效率的因素有两点螺旋----特殊的斜面螺旋除了省力,还可以将螺旋运动与沿轴向的运动进行相互转化。各种形式的螺旋各种形式的螺旋机械的发明,改变了整个世界•从陆地到海洋、天空直到太空•自动化、智能化机械进入到我们生活。一、轮轴1、定义:由(外围的)轮和(中间的)轴组成的能绕轴心转动的简单机械叫轮轴。2、原理:F1·R=G·r轮轴实质:省力杠杆斜面作用:省力二、斜面1、定义:是一个与水平面成一定夹角的的倾斜平面。2、原理:Gh=FL斜面的坡度斜面的光滑程度斜面越陡,机械效率越高斜面越光滑,机械效率越高影响斜面机械效率的因素有两点
