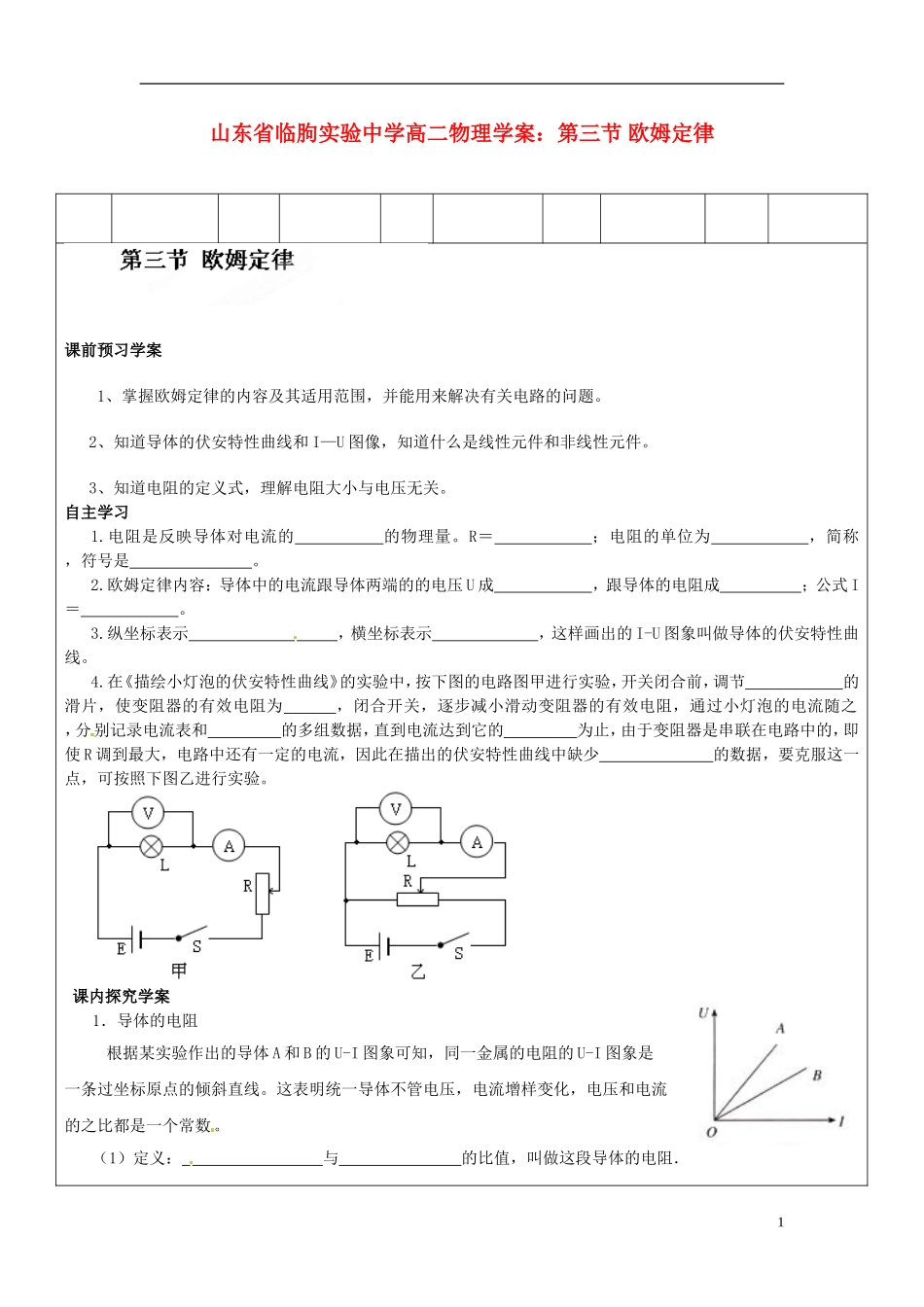

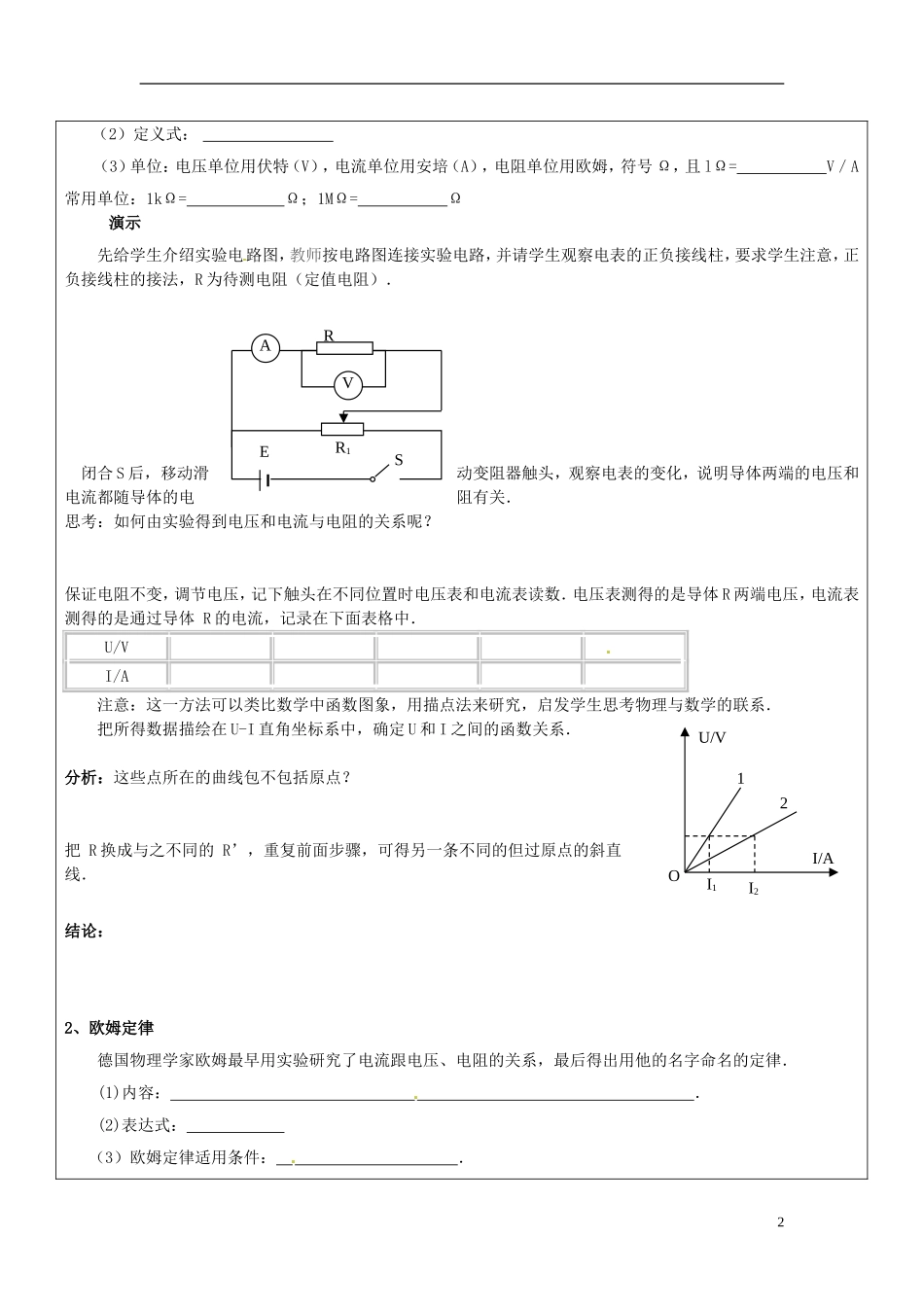

山东省临朐实验中学高二物理学案：第三节欧姆定律课前预习学案1、掌握欧姆定律的内容及其适用范围，并能用来解决有关电路的问题。2、知道导体的伏安特性曲线和I—U图像，知道什么是线性元件和非线性元件。3、知道电阻的定义式，理解电阻大小与电压无关。自主学习1.电阻是反映导体对电流的的物理量。R＝；电阻的单位为，简称，符号是。2.欧姆定律内容：导体中的电流跟导体两端的的电压U成，跟导体的电阻成；公式I＝。3.纵坐标表示，横坐标表示，这样画出的I-U图象叫做导体的伏安特性曲线。4.在《描绘小灯泡的伏安特性曲线》的实验中，按下图的电路图甲进行实验，开关闭合前，调节的滑片，使变阻器的有效电阻为，闭合开关，逐步减小滑动变阻器的有效电阻，通过小灯泡的电流随之，分别记录电流表和的多组数据，直到电流达到它的为止，由于变阻器是串联在电路中的，即使R调到最大，电路中还有一定的电流，因此在描出的伏安特性曲线中缺少的数据，要克服这一点，可按照下图乙进行实验。课内探究学案1．导体的电阻根据某实验作出的导体A和B的U-I图象可知，同一金属的电阻的U-I图象是一条过坐标原点的倾斜直线。这表明统一导体不管电压，电流增样变化，电压和电流的之比都是一个常数。（1）定义：与的比值，叫做这段导体的电阻．1（2）定义式：（3）单位：电压单位用伏特（V），电流单位用安培（A），电阻单位用欧姆，符号Ω，且lΩ=V／A常用单位：1kΩ=Ω；1MΩ=Ω演示先给学生介绍实验电路图，教师按电路图连接实验电路，并请学生观察电表的正负接线柱，要求学生注意，正负接线柱的接法，R为待测电阻（定值电阻）．闭合S后，移动滑动变阻器触头，观察电表的变化，说明导体两端的电压和电流都随导体的电阻有关．思考：如何由实验得到电压和电流与电阻的关系呢？保证电阻不变，调节电压，记下触头在不同位置时电压表和电流表读数．电压表测得的是导体R两端电压，电流表测得的是通过导体R的电流，记录在下面表格中．U/VI/A注意：这一方法可以类比数学中函数图象，用描点法来研究，启发学生思考物理与数学的联系．把所得数据描绘在U-I直角坐标系中，确定U和I之间的函数关系．分析：这些点所在的曲线包不包括原点？把R换成与之不同的R’，重复前面步骤，可得另一条不同的但过原点的斜直线．结论：2、欧姆定律德国物理学家欧姆最早用实验研究了电流跟电压、电阻的关系，最后得出用他的名字命名的定律．(1)内容：．(2)表达式：（3）欧姆定律适用条件：．2VARR1ESU/VI/A12OI1I23.导体的伏安特性曲线问题：什么是线性元件什么是非线性原件？对线性元件，导体的伏安特性曲线的斜率表示导体电阻的倒数（如图1），斜率大的，电阻；对非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了导体（如图2）。下图是二极管的伏安特性曲线：二极管具有单向导电性。加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流较小。随堂检测1.关于欧姆定律的适用条件，下列说法正确的是（）A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用B．欧姆定律也适用于电解液导电C．欧姆定律对于气体导电也适用D．欧姆定律适用于一切导体2.两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比R1:R2等于()A.1:3B.3:1C.D.3（第2题）3.加在某段导体两端的电压变为原来的时，导体总的电流就减小0.6A，如果所加电压变为原来的2倍，则导体中的电流将变为（）A.0.6AB.1.2AC.0.9AD.1.8A4.一个标有“4V，0.7A”的小灯泡，所加的电压U由零逐渐增大到4V，在此过程中电压U和电流I的关系可以用图象表示，在图中符合实际的是()巩固练习：1.加在某段导体两端的电压变为原来的2倍时，导体总的电流就增加0.6A，如果所加电压变为原来的3倍，则导体中的电流将变为（）A.0.6AB.0.9AC.1.2AD.1.8A2.小灯泡的伏安特性曲线如图中AB段所示，由图可知，灯丝的电阻因温度的影响改变了Ω。3.某电路两端电压保持不变,当电路电阻为20Ω时，其电流为0.3A，电阻增加到30Ω时，其电路中的电流要减小______A，电路两端的电压为______V.4.某金属导...
