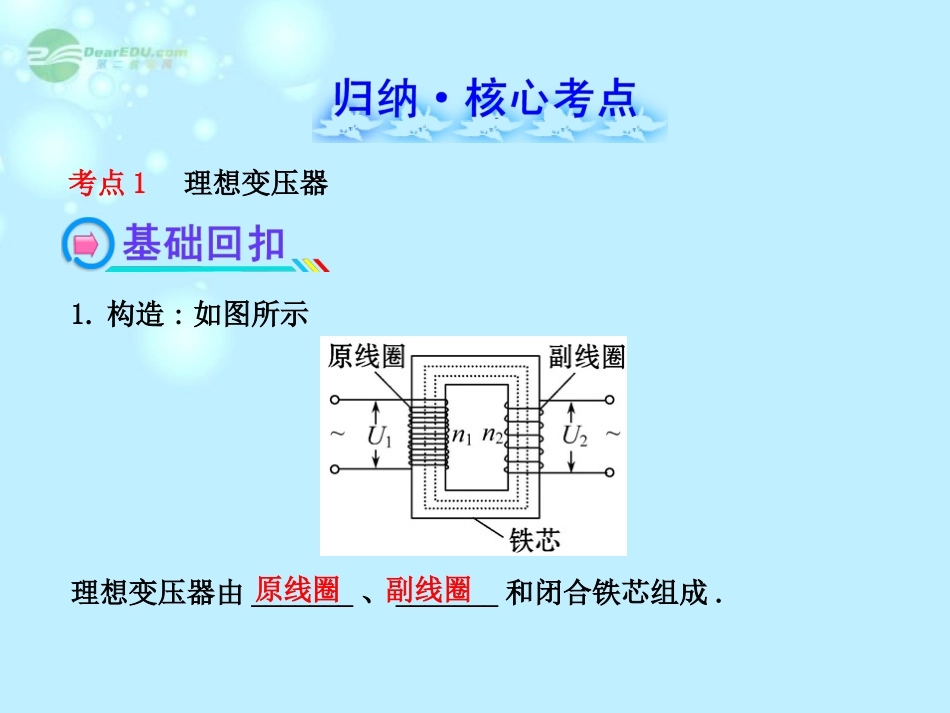

第2讲变压器电能的输送考点1理想变压器1.构造:如图所示理想变压器由_______、_______和闭合铁芯组成.原线圈副线圈2.原理：变压器工作的基本原理是___________3.基本关系(1)电压关系：___.(2)功率关系：P入=___.(3)电流关系：①只有一个副线圈时:___.②有多个副线圈时：U1I1=________________.电磁感应12UU12nnP出12II21nnU2I2+U3I3+…+UnIn4.几种常用的变压器(1)自耦变压器——也叫_____变压器.(2)互感器.①电压互感器，用来把高电压变成_______.②电流互感器，用来把大电流变成_______.调压低电压小电流1.关于理想变压器的四点说明(1)变压器不能改变直流电压.(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率.(3)理想变压器本身不消耗能量.(4)理想变压器基本关系中的U1、U2、I1、I2均为有效值.2.理想变压器的三个制约关系(1)输入电压U1决定输出电压U2.(2)输出电流I2决定输入电流I1.(3)输出功率P2决定输入功率P1.(2011·新课标全国卷)如图，一理想变压器原副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表.现闭合开关，灯泡正常发光.若用U和I分别表示此时电压表和电流表的读数，则()A.U110V,I0.2AB.U110V,I0.05AC.U1102V,I0.2AD.U1102V,I0.22A【解析】选A.在副线圈电路中，，再根据及，得U1=110V，I1=0.2A，故B、C、D错误，A正确.22P22WI0.1AU220V1122UnUn2112InIn1.输电过程(如图所示)考点2远距离输电2.电压损失(1)ΔU=U-U′(2)ΔU=___3.功率损失(1)ΔP=P-P′(2)ΔP=____=______4.输送电流(1)(2)IRI2R2P()RUPIUUUIR1.降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律可知，在输电距离一定的情况下，为减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积.(2)减小输电导线中的输电电流，由P=UI可知，当输送功率一定时，提高输电电压，可以减小输电电流.RSl2.远距离输电问题的四个关键(1)画出一个模型——远距离输电模型图.(2)抓住输电的两端——电源和用电器.(3)分析两条导线——输电导线.(4)研究两次电压变换——升压和降压.在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有()A.升压变压器的输出电压增大B.降压变压器的输出电压增大C.输电线上损耗的功率增大D.输电线上损耗的功率占总功率的比例增大【解析】选C、D.由题意可知升压变压器的输入电压不变，则输出电压不变，A错误；在电能输出过程中有：，U线=I2R线,U3=U2-U线，因P变大，I2变大，所以U线变大，所以降压变压器初级电压U3变小，则降压变压器的输出电压变小，B错误；根据，因P变大，所以P线变大，C正确；根据，因P变大，所以比值变大，D正确.22PIU22PP()RU线线2222P()RPPRUPPU线线线理想变压器基本规律的应用【例证1】(2011·江苏高考)(15分)图(a)为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u-t图像如图(b)所示.若只在ce间接一只Rce＝400Ω的电阻，或只在de间接一只Rde＝225Ω的电阻，两种情况下电阻消耗的功率均为80W.(1)请写出原线圈输入电压瞬时值uab的表达式；(2)求只在ce间接400Ω电阻时，原线圈中的电流I1；(3)求ce和de间线圈的匝数比.cedenn【解题指南】解答本题时应注意以下三点：(1)根据图像得出瞬时值表达式、电压最大值和有效值.(2)利用理想变压器的P、U、I的关系计算原线圈中的电流.(3)根据电压关系求线圈的匝数比.【规范解答】(1)由原线圈中交变电流的u-t图像可知ω=200πrad/s，电压瞬时值uab=400sin200πt(V)(3分)(2)电压有效值(2分)理想变压器P1=P2(2分)原线圈中的电流(2分)m1UU2002(V)2111PI0.28AU(3)设ab间匝数为n1，根据变压器规律有(4分)由题意有：联立可得：(2分)答案：(1)uab=400sin200πt(V)(2)0.28A(3)cede111ce1deUUUUnnnn，22cedecedeUURR，ceden4n343【总结提升】理想变压器问题的规范求解1.一般解题思路(1)分析题干条件找出不变量和变量.(2)利用原、...
