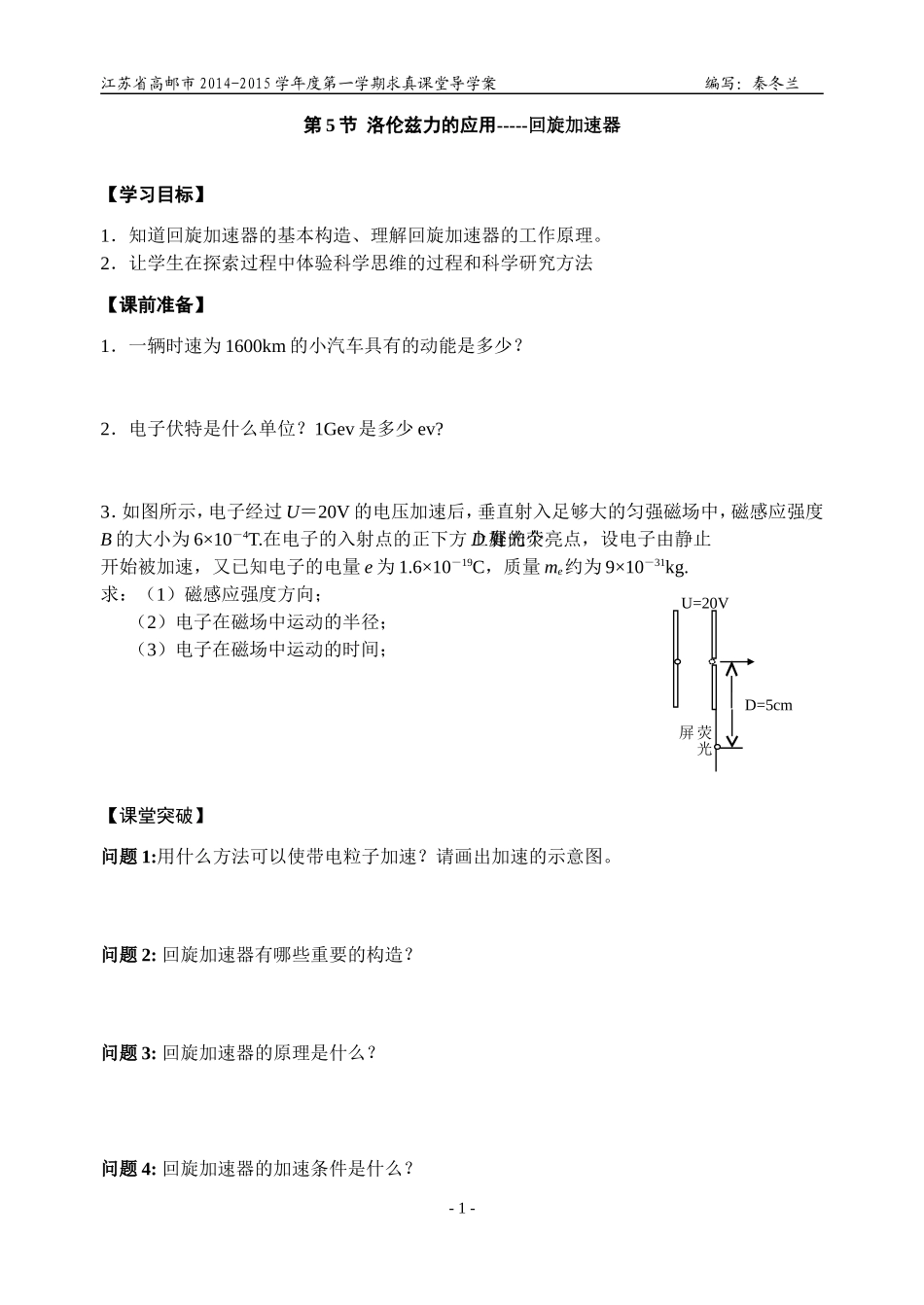

U=20VD=5cm荧光屏江苏省高邮市2014-2015学年度第一学期求真课堂导学案编写：秦冬兰第5节洛伦兹力的应用-----回旋加速器【学习目标】1．知道回旋加速器的基本构造、理解回旋加速器的工作原理。2．让学生在探索过程中体验科学思维的过程和科学研究方法【课前准备】1．一辆时速为1600km的小汽车具有的动能是多少？2．电子伏特是什么单位？1Gev是多少ev?3．如图所示，电子经过U＝20V的电压加速后，垂直射入足够大的匀强磁场中，磁感应强度B的大小为6×10－4T.在电子的入射点的正下方D处的荧光屏上有一个亮点，设电子由静止开始被加速，又已知电子的电量e为1.6×10－19C，质量me约为9×10－31kg.求：（1）磁感应强度方向；（2）电子在磁场中运动的半径；（3）电子在磁场中运动的时间；【课堂突破】问题1:用什么方法可以使带电粒子加速？请画出加速的示意图。问题2:回旋加速器有哪些重要的构造？问题3:回旋加速器的原理是什么？问题4:回旋加速器的加速条件是什么？-1-江苏省高邮市2014-2015学年度第一学期高二物理高效课堂导学案问题5:如何增大带电粒子从回旋加速器出来时的动能？【当堂训练】1．关于回旋加速器中电场和磁场的描述正确的是（）A．电场和磁场都对粒子起加速作用B．电场磁场交替对粒子做功C．只有电场对带电粒子起加速作用D．磁场的作用是只改变带电粒子的运动方向2．关于回旋加速器加速带电粒子所获得的能量，下列结论中正确的是()A．只与加速器的半径有关，半径越大，能量越大B．与加速器的磁场和半径均有关，磁场越强、半径越大，能量越大C．只与加速器的电场有关，电场越强，能量越大D．与带电粒子的质量和电荷量均有关，质量和电荷量越大，能量越大3．关于回旋加速器，粒子在磁场中运动的时间和半径，下列说法中正确的是（）A．粒子每加速一次，粒子在磁场中运动的时间和半径都将增大B．粒子每加速一次，粒子在磁场中运动的时间和半径都将减小C．粒子每加速一次，粒子在磁场中运动的时间增大，半径不变D．粒子每加速一次，粒子在磁场中运动的时间不变，半径增大4．回旋加速器D形盒中央为质子流，D形盒的交变电压为，静止质子经电场加速后，进入D形盒，其最大轨道半径R=1m，磁场的磁感应强度B=0.5T，问：⑴质子最初进入D形盒的动能多大？⑵质子经回旋加速器最后得的动能多大？⑶交变电源的频率是多少？-2-
