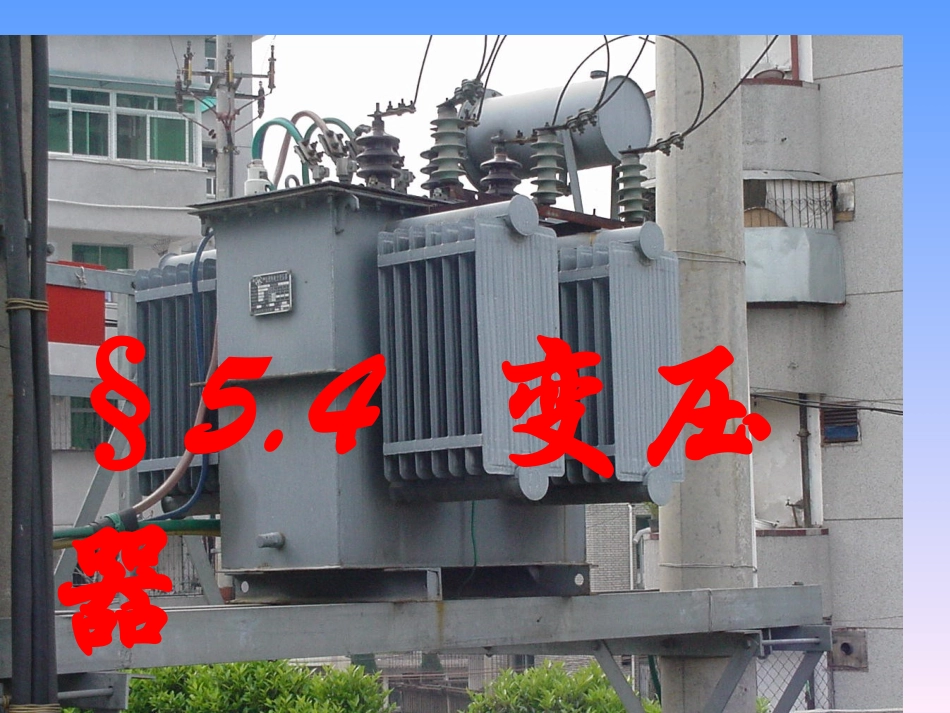

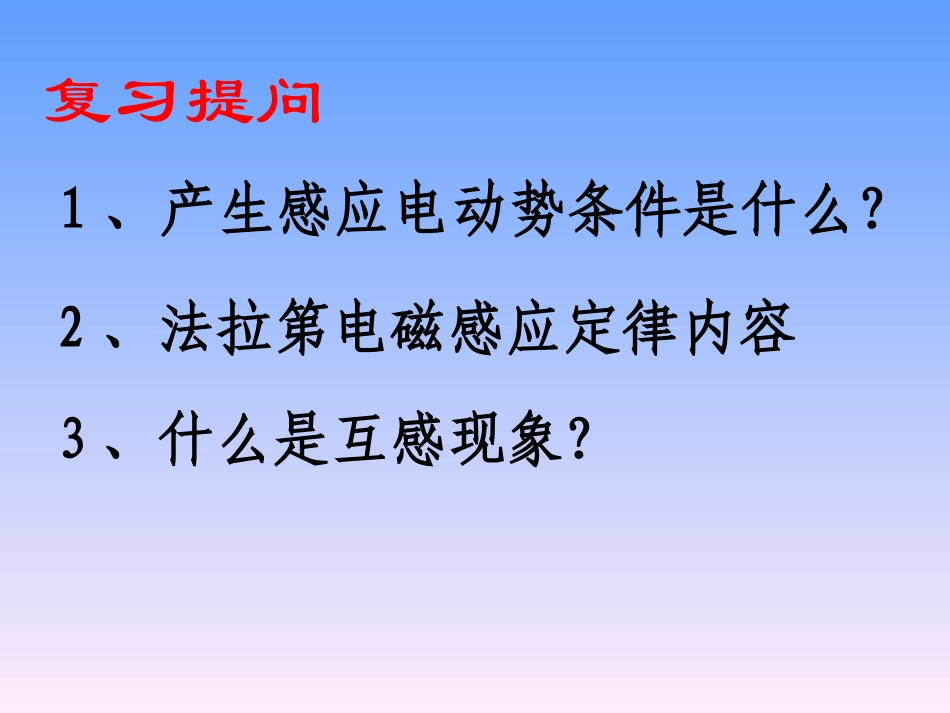

§5.4变压器复习提问1、产生感应电动势条件是什么？3、什么是互感现象？2、法拉第电磁感应定律内容用电器额定工作电压用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V4.4V5.3V黑白电视机显像管1~2万伏录音机6V9V12V彩色电视机显像管3~4万伏在我们使用的各种用电器中，所需我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电的电源电压各不相同，而日常照明电路的电压是压是220V220V，那么如何解决这一问题呢？，那么如何解决这一问题呢？生活中需要各种电压生活中需要各种电压需改变电压，以适应各种不同电压的需要。变压器变压器就是改变交流电压的设备城乡变压器各式变压器可拆式变压器变电站的大型变压器观察变压器结构2.示意图一、变压器的构造一、变压器的构造铁芯原线圈副线圈3.电路图中符号铁芯与线圈互相绝缘n1n21.构造：（1）闭合铁芯（2）原线圈(初级线圈)（3）副线圈(次级线圈)思考与讨论思考与讨论把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。问题：变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？变压器通过闭合铁芯，利用互感现象实现了：电能→磁场能→电能转化(U1、I1)(变化的磁场)(U2、I2)二、变压器的工作原理二、变压器的工作原理思考：若给原线圈接直流电压U1,副线圈电压U2?=0～～——互感现象互感现象思考：思考：原、副线圈的电压与什么因素有原、副线圈的电压与什么因素有关系？请你根据所学过的知识进行猜想。关系？请你根据所学过的知识进行猜想。三、变压器的变压规律三、变压器的变压规律实验：探究变压器线圈两端电压与匝数的关系原线圈副线圈电压U1匝数n1匝数n2电压U2数据记录及处理点击下图观看实验实验结论误差允许范围内2121nnUU～～思考：1、实际的变压器在运行时，哪些地方有能量损耗呢？2、为什么铁芯是闭合的？在变压器通过交变磁场传输电能的过程中，闭合铁芯起什么作用？演示：将可拆变压器的铁芯由不闭合到闭合，观察接在副线圈两端的小灯泡亮度变化。分析：若无铁芯或铁芯不闭合时，原线圈中的磁通量只有一小部分贯穿副线，大部分漏失在外。有了闭合铁芯，由于铁芯圏被磁化，绝大部分磁通量集中在铁芯内部，贯穿副线圈，大大增强了变压器传输电能的作用。变压器中能量转换的过程是：电能→磁能→电能。铁芯起到了能量转换的作用。请根据互感原理推导变压器原、副线圈的电压与匝数的关系。理论推导～～无磁损无铜损无铁损理想变压器的特点：理想变压器模型理想变压器模型——没有能量损失的变压器实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。理想变压器也是一个理想化模型。1、n2>n1U2>U1——升压变压器2、n2
