高中物理-《实验：测定电池的电动势和内阻》课件-新人教版选修3VIP专享VIP免费

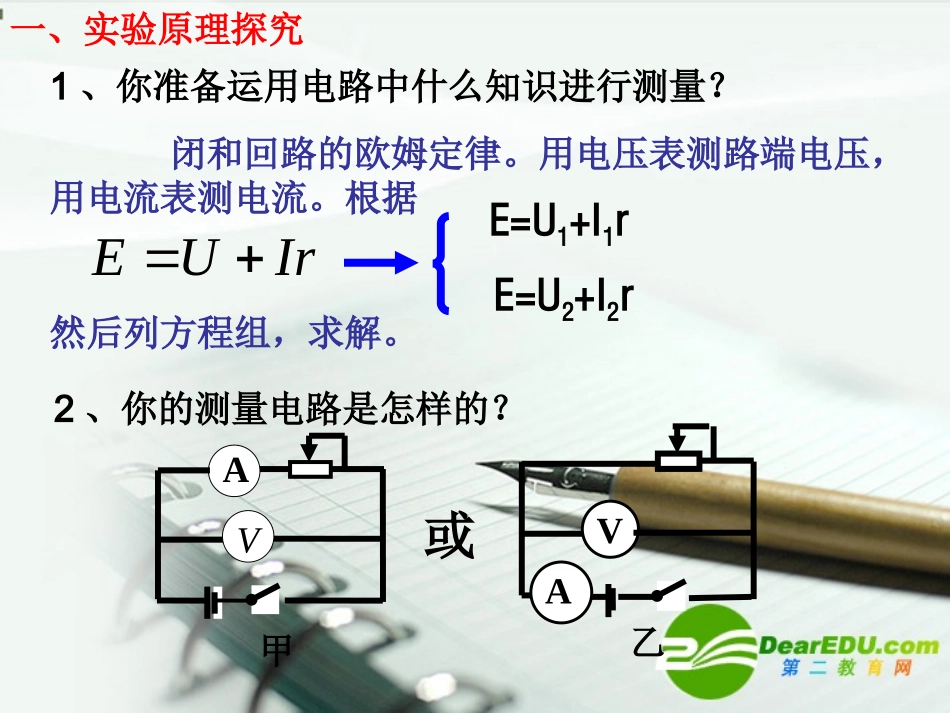

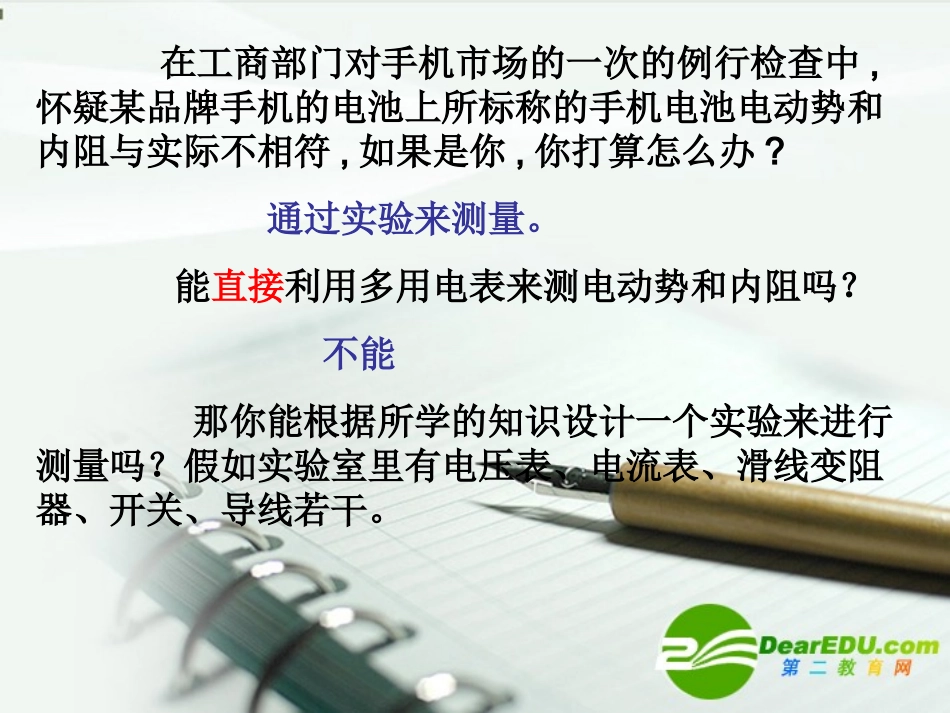

在工商部门对手机市场的一次的例行检查中,怀疑某品牌手机的电池上所标称的手机电池电动势和内阻与实际不相符,如果是你,你打算怎么办?通过实验来测量。能直接利用多用电表来测电动势和内阻吗？不能那你能根据所学的知识设计一个实验来进行测量吗？假如实验室里有电压表、电流表、滑线变阻器、开关、导线若干。2.92.9实验：测定电池实验：测定电池的电动势和内阻的电动势和内阻（（11））AV甲1、你准备运用电路中什么知识进行测量？闭和回路的欧姆定律。用电压表测路端电压，用电流表测电流。根据然后列方程组，求解。IrUE2、你的测量电路是怎样的？E=U1+I1rE=U2+I2r或V乙A一、实验原理探究3、如果实验室里只有电流表和变阻箱，开关和若干导线，你又如何设计电路？电流I电流表路端电压？U=IR电路图？rIRIE111rIRIE222E，r测量方程？4、如果给你一只变阻箱和电压表，你又如何设计电路？rRUUErRUUE222111小结:1.电源电动势和内阻的测量实验，是高中阶段首次同时测定两个有关联关系的物理量的实验，测量方法是，通过改变测量条件，至少测量两次，然后得到两个方程，列方程组求解。2.本实验的测量原理是:闭合回路的欧姆定律。二、实验方案实施1、测量任务：在有伏特表和安培表的条件下，测量一节旧干电池的电动势和内阻。即利用伏安法测量。2、实验器材：待测干电池、符合条件的伏特表和安培表各一只、滑线变阻器一只，开关一只、导线若干。3、测量电路图AV甲4、测量步骤：实验步骤1）：按原理图连接实物图AVSR连线时，电键要断开哦2）、把变阻器的滑片移到一端使电阻值最大3）、闭合电键，调节变阻器，使电流表的读数有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组U，I值。4）、断开电键，整理好器材I/A0.120.200.310.320.500.57U/V1.371.321.241.181.101.O5方法一：公式法改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.rIUErIUE22112112211221IIUUrIIUIUIE缺点:计算量大思考：有没有计算量小而又能减小偶然误差的数据处理方法呢？三、数据处理方法二：图象法在坐标纸上以Ｉ轴为横坐标，Ｕ为纵坐标，用测出几组的Ｕ，Ｉ值画出Ｕ－Ｉ图象1.所得直线跟纵轴的交点即为电动势E的值，2.图线的斜率的绝对值即为内阻的值。3.图线与横轴的交点为短路电流I/AOU/V.E.IrUE图象方程：如何利用图象求E和r?rEI短Iukr牛刀小试根据右图，试求电动势和内阻。E=0.87V1003.005.060.040.01212IIuur思考题：1.本实验的测量对象是谁？2.实验中滑线变阻器的作用是什么？4.课本中为什么选旧电池和水果电池进行测量？电池作用:通过改变电阻的阻值可以让电源处于不同的工作状态。3.在调节滑线变阻器的阻值的过程中，为什么要从大到小进行调节？出于安全考虑。保护电表和电源旧电池和水果电池的内阻较大，以使电压表示数变化明显1、用伏安法测电池的电动势和内电阻的实验中，下列注意事项中错误的是()A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载C．根据实验记录的数据作U一I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧D.出于安全考虑，在选择电表时，量程越大越好。典型例题D2、下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既能减小偶然误差，又直观、简便的方法是（）A．测出两组I、U的数据，代人方程组．：E＝U1十I1r和E＝U2十I2r，求出E和rB．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U－I图象，再根据图象求E、rD．多测出几组I、U数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻。C3.根据下表数据做U-I图线，并根据图线求E和r.I/A0.120.200.310.320.500.57U/V1.371.321.241.181.101.O5步骤：1、建立合适的坐标系。2、描点3、观察4、用直尺连线，要求:让尽可能多的点在这条直线上，不在直线上的点均...
