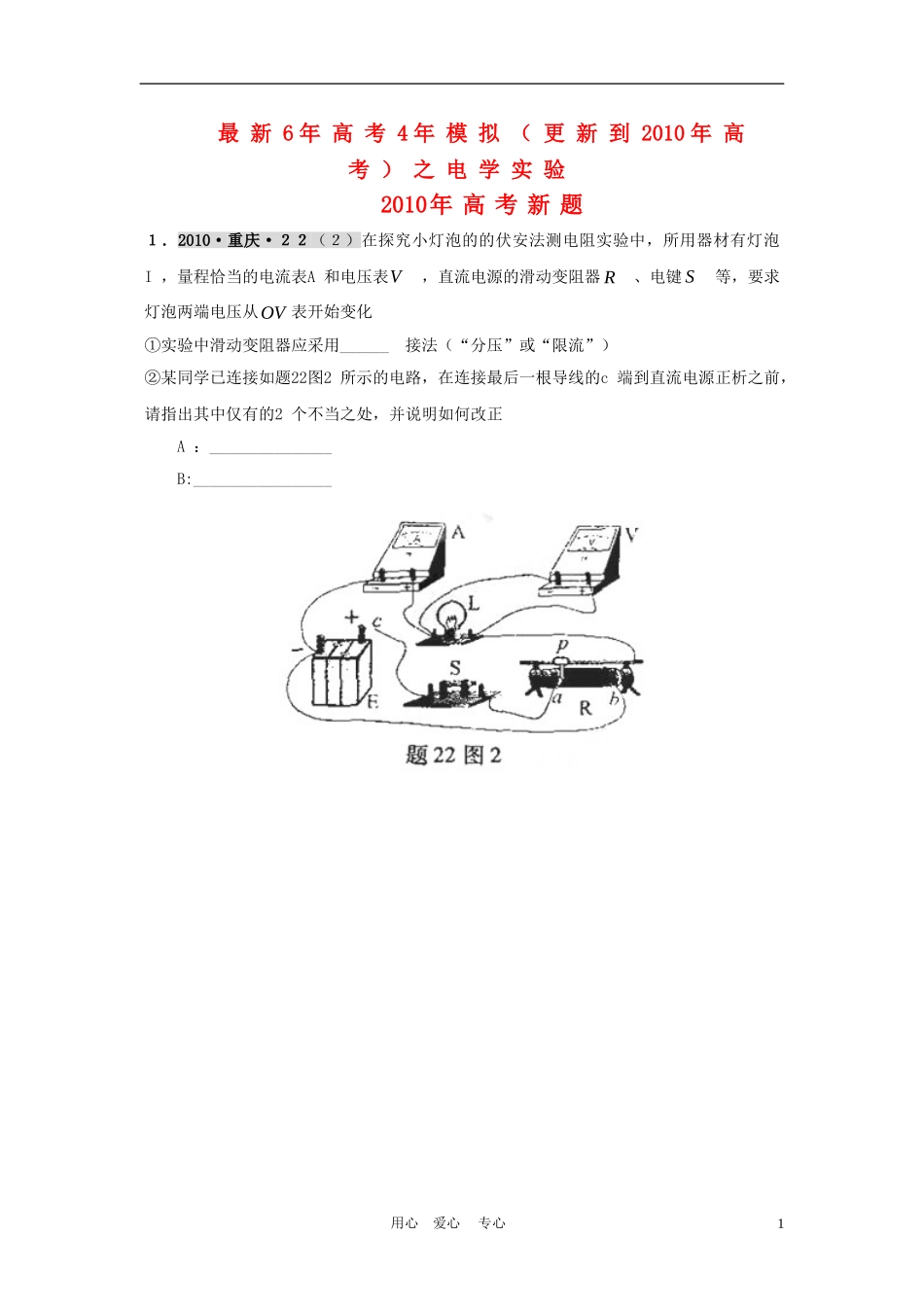

最新6年高考4年模拟（更新到2010年高考）之电学实验2010年高考新题１．2010·重庆·２２（２）在探究小灯泡的的伏安法测电阻实验中，所用器材有灯泡I，量程恰当的电流表A和电压表V，直流电源的滑动变阻器R、电键S等，要求灯泡两端电压从OV表开始变化①实验中滑动变阻器应采用______接法（“分压”或“限流”）②某同学已连接如题22图2所示的电路，在连接最后一根导线的c端到直流电源正析之前，请指出其中仅有的2个不当之处，并说明如何改正A：_______________B:_________________用心爱心专心1③分别测得两只灯泡l1和l2的伏安特性曲线如题22图3中Ⅰ和Ⅱ所示，然后将灯泡l1、l2与电池组（电动势和内阻均衡定）连成题22图4所示电路。多次测量后得到通过l1和l2的电流平均值分别为0.30A和0.60A.A.在题22图3中画出电池组路端电压U和电流I的关系曲线。B.由该曲线可知电池组的电动势为_________V,内阻为__________Ω(取两位有效数字)【答案】⑵①分压②A.电键不应闭合，应处于断开状态B.滑动变阻器的滑动触头P位置不当，应将其置于b端③4.6V2.7Ω【解析】⑵①探究小灯泡的伏安特性曲线要求电压从0到额定电压变化，所以滑动变阻器必须采用分压解法。②在连接线路时必须将每个开关断开，而图中是闭合的这是第一个错误。连好线路后在闭合开关前需要将限流滑动变阻器调到阻值最大，将分压滑动变阻器调到输出为0端，在图中是b端，以保护电源和电表。③描绘电源的伏安特性曲线要求外电阻变化测定对应的多组路端电压和电流，本实验中用两个小灯泡来改变外电阻获得两组电流值，然后在小灯泡的伏安特性曲线上查出对应的电用心爱心专心2压，用两个坐标点描绘图像。为描绘准确可以先进行理论计算，首先查出两坐标为（0.30A，3.8V）和（0.60A，3.0V），则内阻为7.23.06.00.38.3rΩ，电动势为7.203.08.3Er，6.4EV，然后作出准确图像如图。2.2010·全国卷Ⅰ·23一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程mI。所用器材有：量程不准的电流表1A，内阻1r=10.0，量程标称为5.0mA；标准电流表2A，内阻2r=45.0，量程1.0mA；标准电阻1R，阻值10.0；滑动变阻器R，总电阻用心爱心专心3为300.0；电源E，电动势3.0V，内阻不计；保护电阻2R；开关S；导线。[来源:Ks5u.com]回答下列问题：（1）在答题卡上（图2所示）的实物图上画出连线。（2）开关S闭合前，滑动变阻器的滑动端c应滑动至端。（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表1A满偏；若此时电流表2A的读数为2I，则1A的量程mI=。（4）若测量时，1A未调到满偏，两电流表的示数如图3所示，从图中读出1A的示数1I=，2A的示数2I=；由读出的数据计算得mI=。（保留3位有效数字）用心爱心专心4（5）写出一条提高测量准确度的建议：。【答案】⑴连线如图⑵阻值最大⑶1212)(rrRIIm⑷6.05mA【解析】⑴连线如图⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im。根据并联电路电压相等有)(1221RrIrIm得1212)(rrRIIm⑷待测表未满偏有)(12211RrIrI，将A2的示数0.66mA和其他已知条件代入有63.310)4510(66.0)(12121rrRIIMa但图中A1的示数3.0mA量程为5.0mA，根据电流表的刻度是均匀的，则准确量程为6.05mA用心爱心专心5⑸3．2010·天津·9（3）要测量电压表V1的内阻RV，其量程为2V，内阻约2KΩ。实验室提供的器材有：电流表A，量程0.6A，内阻约0.1Ω；电压表V2，量程5V，内阻为5KΩ；定值电阻R1，阻值30Ω；定值电阻R2，阻值为3KΩ；滑动变阻器R3，最大阻值100Ω，额定电流1.5A；电源E，电动势6V，内阻约0.5Ω；开关S一个，导线若干。有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，实验必须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连接好），并标出所选元件的相应字母...
