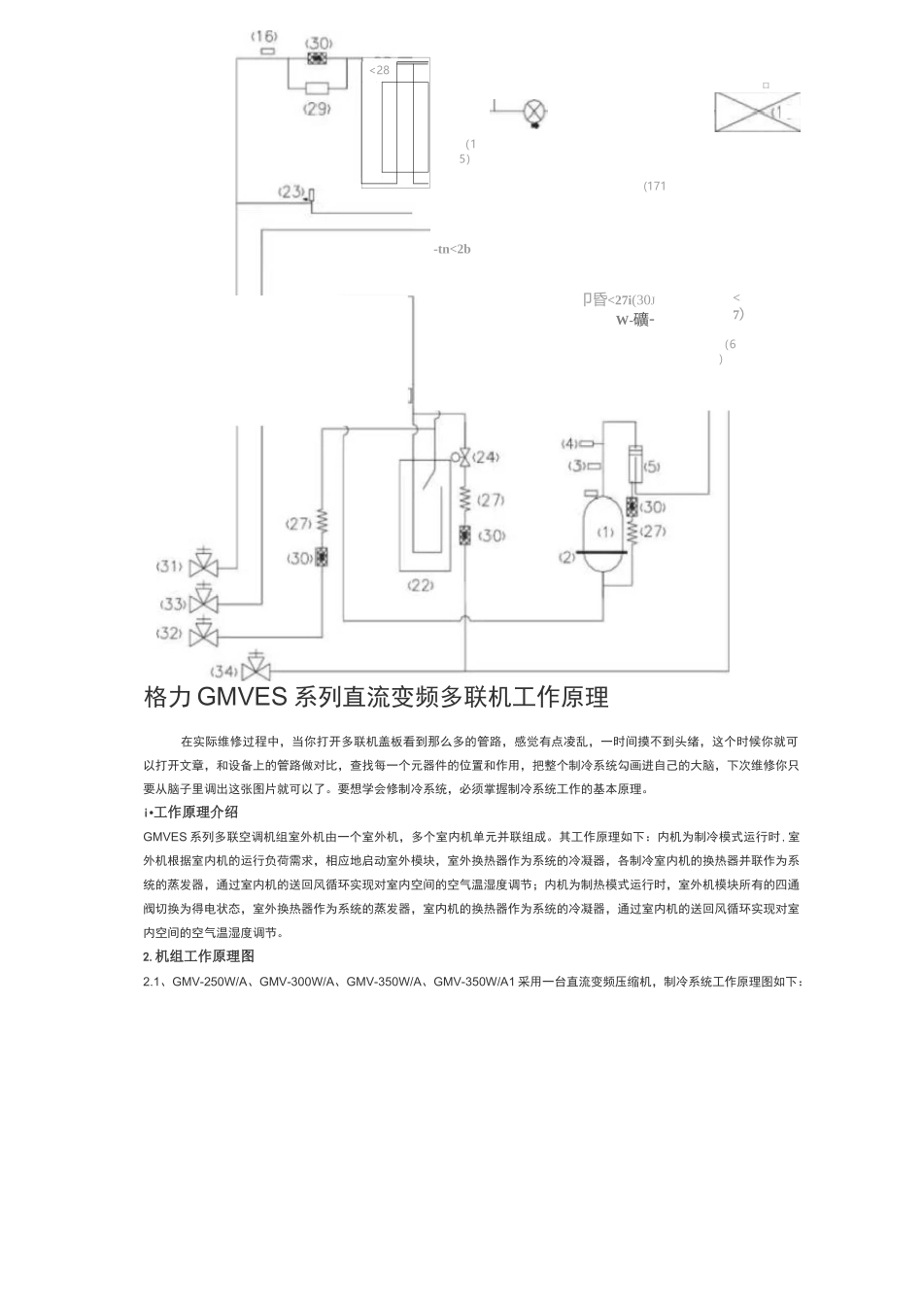

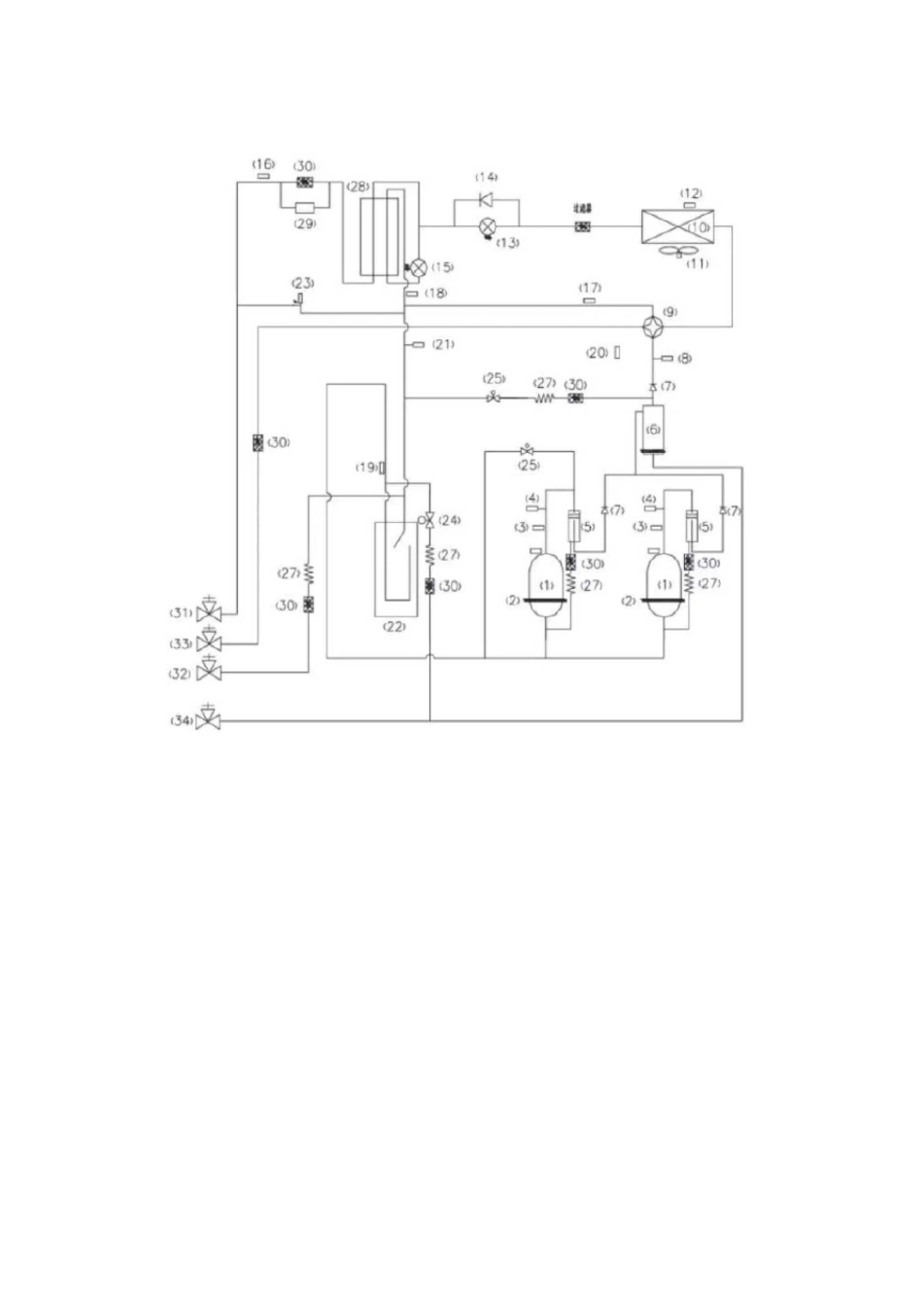

格力GMVES系列直流变频多联机工作原理在实际维修过程中，当你打开多联机盖板看到那么多的管路，感觉有点凌乱，一时间摸不到头绪，这个时候你就可以打开文章，和设备上的管路做对比，查找每一个元器件的位置和作用，把整个制冷系统勾画进自己的大脑，下次维修你只要从脑子里调出这张图片就可以了。要想学会修制冷系统，必须掌握制冷系统工作的基本原理。i•工作原理介绍GMVES系列多联空调机组室外机由一个室外机，多个室内机单元并联组成。其工作原理如下：内机为制冷模式运行时,室外机根据室内机的运行负荷需求，相应地启动室外模块，室外换热器作为系统的冷凝器，各制冷室内机的换热器并联作为系统的蒸发器，通过室内机的送回风循环实现对室内空间的空气温湿度调节；内机为制热模式运行时，室外机模块所有的四通阀切换为得电状态，室外换热器作为系统的蒸发器，室内机的换热器作为系统的冷凝器，通过室内机的送回风循环实现对室内空间的空气温湿度调节。2.机组工作原理图2.1、GMV-250W/A、GMV-300W/A、GMV-350W/A、GMV-350W/A1采用一台直流变频压缩机，制冷系统工作原理图如下：<28>（15）-tn<2b(171卩昏<27i(30JW-礦-口（6）<7)2.2、GMV-400W/A、GMV-450W/A采用了两个压缩机，制冷系统工作原理图如下:2.3、GMV-504W/A、GMV-560W/A、GMV-615W/A采用两台全直流变频压缩机，制冷系统工作原理图如下:11t211（-eft-<14三2.4、GMV-785W/A采用四台压缩机制冷系统工作原理图如下:2.5、GMV-900W/A采用四台压缩机，制冷系统工作原理图如下:2.6、GMV-785W/A1、GMV-900W/A1采用两台全直流变频压缩机，两台都是大功率变频压缩机,制冷系统工作原理图如下：仲)\W)卩3)(32〉0)1(7)2.7、GMV-250W/B、GMV-300W/B采用两台压缩机，和A系列的差别是压缩机数量不一样，压缩机的品牌也不一样，制冷系统工作原理图如下：(12)(12)2.9、GMV-400W/B、GMV-450W/B采用三台压缩机，制冷系统工作原理图如下:A(7}(30)(27)(25)□ED—20)tnmub-⑵{28hp]<28)}/(10)-qH(11)g}(11>\/yq阳(34}(33)(32)(31)：：(16)［妙Hi1畑(31)2.10、各部件名称和主要功能1压缩机压缩机根据实际系统需要，调整其转速达到能力节的目。2压缩机油温加热带在待机状态下，保证压缩的油温确再启动可靠性。3压缩机排气感温包检测压缩机的排气温度，达到控制和保护目。4、高压开关当压缩机的排气力超过高开关动作值时，立刻反馈信号停止当压缩机的排气力超过高开关动作值时，立刻反馈信号停止整机运行，达到保护压缩的目。5、油分离器分离系统的气和油，保证压缩机的可靠性。6、均油器再次分离系统的气和油，保证整个可靠性。7、单向阀防止高压气体方向进入缩机，快速平衡吸排的力。8、高压传感器检测系统的实时高压值，保护缩机和作其他控制使用。9、四通阀用于系统室内机制冷与热切换。10、换热器（冷凝器）用于室外换热。11、风机（风扇电机）强化换热。12、化霜感温包用于化霜检测。13、制热电子膨胀阀（制冷模式不工作，冷媒走旁通阀）制热模式冷媒调节控。14、单向阀（制冷模式旁通冷媒）制冷流向使用。15、过冷器电子膨胀阀控制系统冷运行时的液管媒过度，降低路能力损耗。16、过冷器液出感温包检测液管温度。可——17、气液分离器进管感温包检测气液分离器进管温度，避免系统湿运行。18、过冷器气出感温包检测过冷器气侧温度。19、气液分离器出管感温包检测汽液分离器内部状态，进一步控制压缩机吸气。20、环境感温包检测室外机环境温度21、低压传感器检测系统低压，避免运行力过。22、气液分离器汽液分离作用，避免压缩机湿运行。23、卸荷阀避免管路死区，导致压力过高。24、回油电磁阀用于压缩机回油控制，保证润滑油的供给25、压力平衡阀确保压缩机成功启动。26、回油感温包检测回油温度，防止管路堵或漏27、毛细管节流降压作用。28、过冷器用于控制液管过冷度。29、干燥过滤器用于吸收系统中的微量水份30、过滤器避免杂质进入元器件内部。31、液阀（机组调试前一定要打开）出厂截止使用。32、低压测量阀用于检测系统低压值或运行时灌注冷媒（制热时也可以从这里灌注冷媒，这个管道连接着压缩机的吸气口）。33、气阀（机组调试前一定...
