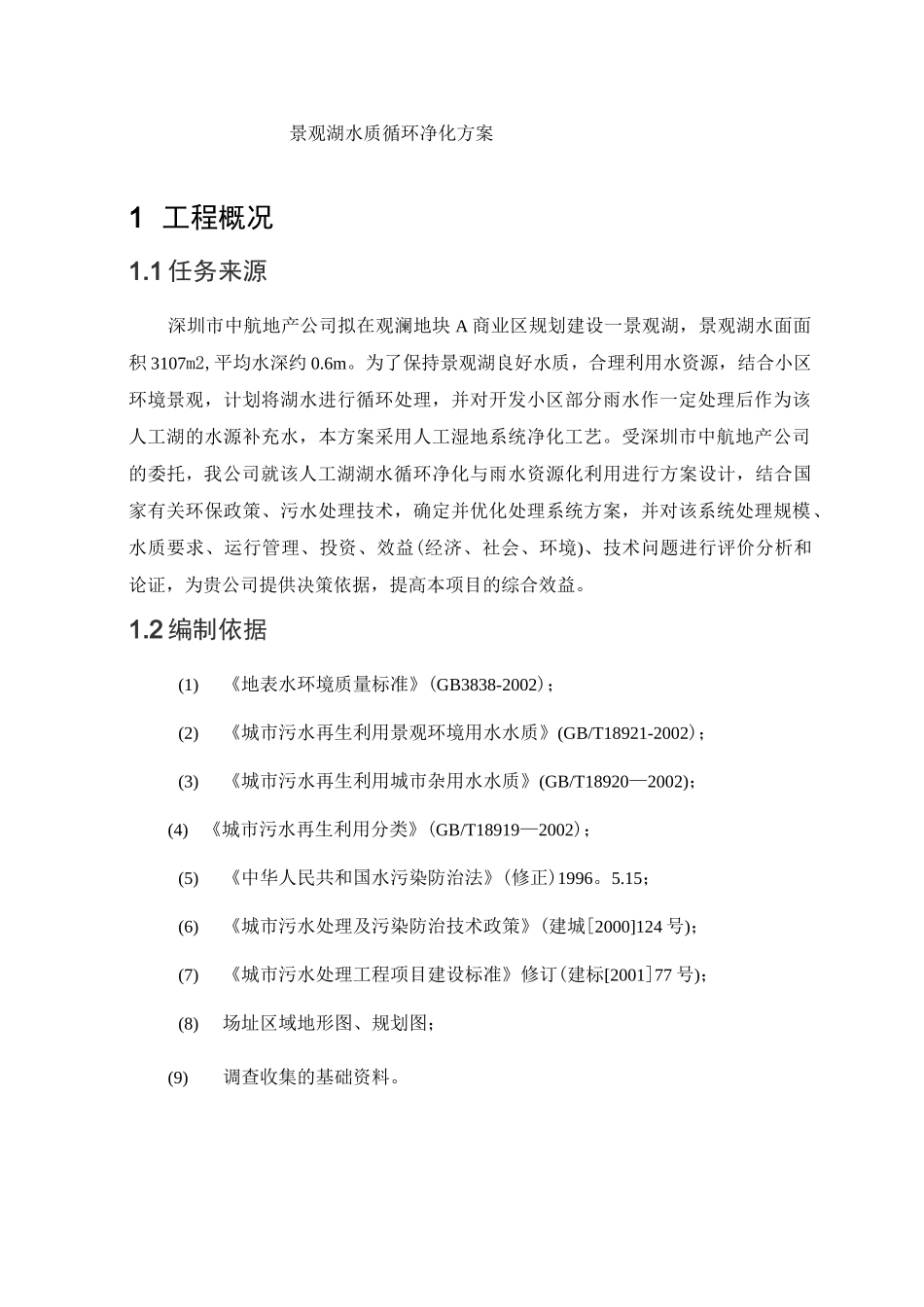

景观湖水质循环净化方案1工程概况1.1任务来源深圳市中航地产公司拟在观澜地块A商业区规划建设一景观湖，景观湖水面面积3107m2,平均水深约0.6m。为了保持景观湖良好水质，合理利用水资源，结合小区环境景观，计划将湖水进行循环处理，并对开发小区部分雨水作一定处理后作为该人工湖的水源补充水，本方案采用人工湿地系统净化工艺。受深圳市中航地产公司的委托，我公司就该人工湖湖水循环净化与雨水资源化利用进行方案设计，结合国家有关环保政策、污水处理技术，确定并优化处理系统方案，并对该系统处理规模、水质要求、运行管理、投资、效益(经济、社会、环境)、技术问题进行评价分析和论证，为贵公司提供决策依据，提高本项目的综合效益。1.2编制依据(1)《地表水环境质量标准》(GB3838-2002)；(2)《城市污水再生利用景观环境用水水质》(GB/T18921-2002)；(3)《城市污水再生利用城市杂用水水质》(GB/T18920—2002)；(4)《城市污水再生利用分类》(GB/T18919—2002)；(5)《中华人民共和国水污染防治法》(修正)1996。5.15；(6)《城市污水处理及污染防治技术政策》(建城[2000]124号)；(7)《城市污水处理工程项目建设标准》修订(建标[2001]77号)；(8)场址区域地形图、规划图；(9)调查收集的基础资料。21.3编制原则(1)在总体工艺技术路线上，应符合《城市污水再生利用景观环境用水水质》标准(GB/T18921—2002)、《地表水环境质量标准》(GB3838-2002)和《城市污水处理工程项目建设标准》的有关定额及指标规定，符合开发小区的总体规划要求；(2)采用成熟、可靠、运行管理简单、处理成本低廉、对水质水量适应性强的工艺技术;(3)人工湿地水质净化系统的总体布局应充分利用区域地形地貌,注意土方平衡，减少水土流失影响范围，做到既能满足生产作业要求,又能体现园林式的场区风格。1.4主要技术经济指标表1—1湖水循环净化系统主要技术指标表序号指标名称单位指标备注1处理规模m3/d95雨水190湖水2湿地占地面积m22543运行天数d3654总功率KW6有功功率35工程总投资万元48.946年运彳丁成本元/年72562处理规模与处理水质2.1处理规模湖面面积为3107m2,平均水深在0.6m左右，则湖水量约1900m3,根据《城市污水再生利用景观环境用水水质标准》(GB/T18921-2002)和《地表水环境质量标准》(GB3838-2002)的相关要求，本循环系统循环周期，即湖水水力停留时间HRT取10天，则湖水循环处理规模约为190m3/d。根据甲方要求在雨水期将雨水经过一定处理后作湖3水补充水和绿化用水，其中湖水蒸发量约15m3/d，绿化用水量80m3/d(华艺设计公司提供)•则本方案处理规模按285m3/d进行设计。2.2进出水水质该出水水质作为生活小区景观湖水，部分区域人体可局部性的接触.从景观湖的功能考虑，人工湿地湖水循环处理系统出水以《地表水环境质量标准》(GB3838-2002)中W类水质作为控制标准，预计整个湖水水质优于(GB3838—2002)中W类标准。具体进出水水质指标如表2-1所示：表2-1进出水水质设计指标表(mg/l)指标CODcrBOD5TN氨氮TPPH雨水水质100540851。56~9处理后出水水质308620.56〜9湖水进水水质W30。0W6.0W4W2W0。56〜9湖水出水水质W20W4W1。5W1.5W0.36〜9预计出水水质631。00。50。16~9(GB/T18921—2002)一61550。56〜9(GB3838—2002)W类标准3061.51.50.36~9(GB3838—2002)111类标准2041.01.00.26~93工艺设计3.1工艺流程拟定湿地处理系统场地比景观湖高，景观湖循环净化水通过在湖两端引两条管分别为DN200UPVC和DN150UPVC管沿湖底布设自流入湖水提升泵池，通过提升进入湿地，湿地出水通过排水管从湿地上半部(管底标高42.25)排入景观湖，雨水从最近的雨水井引一条DN300砼管至湿地底部集雨池，再通过提升泵提升进入湿地处理系统，处理后排入景观湖。为达到良好的景观效果，人为制造水流瀑布，从湖水湿地进水管分条支管至泳池出水槽.工艺流程图详见附图1,平面布置图见附图2.43.2工艺设计参数(1)湿地布水负荷：q=Q/S=285/254=l。12m3/m2。dQ:设计日处理水量;S:湿地系统占地面积；(2)湖水提升泵池有效容积按提升泵lOmin提升量计；(3)集雨池容积按200m3设计；(4)植物:湿地植物,品种多样.既达到净化污水的目的,又产生美化环境的效果表3-1...
