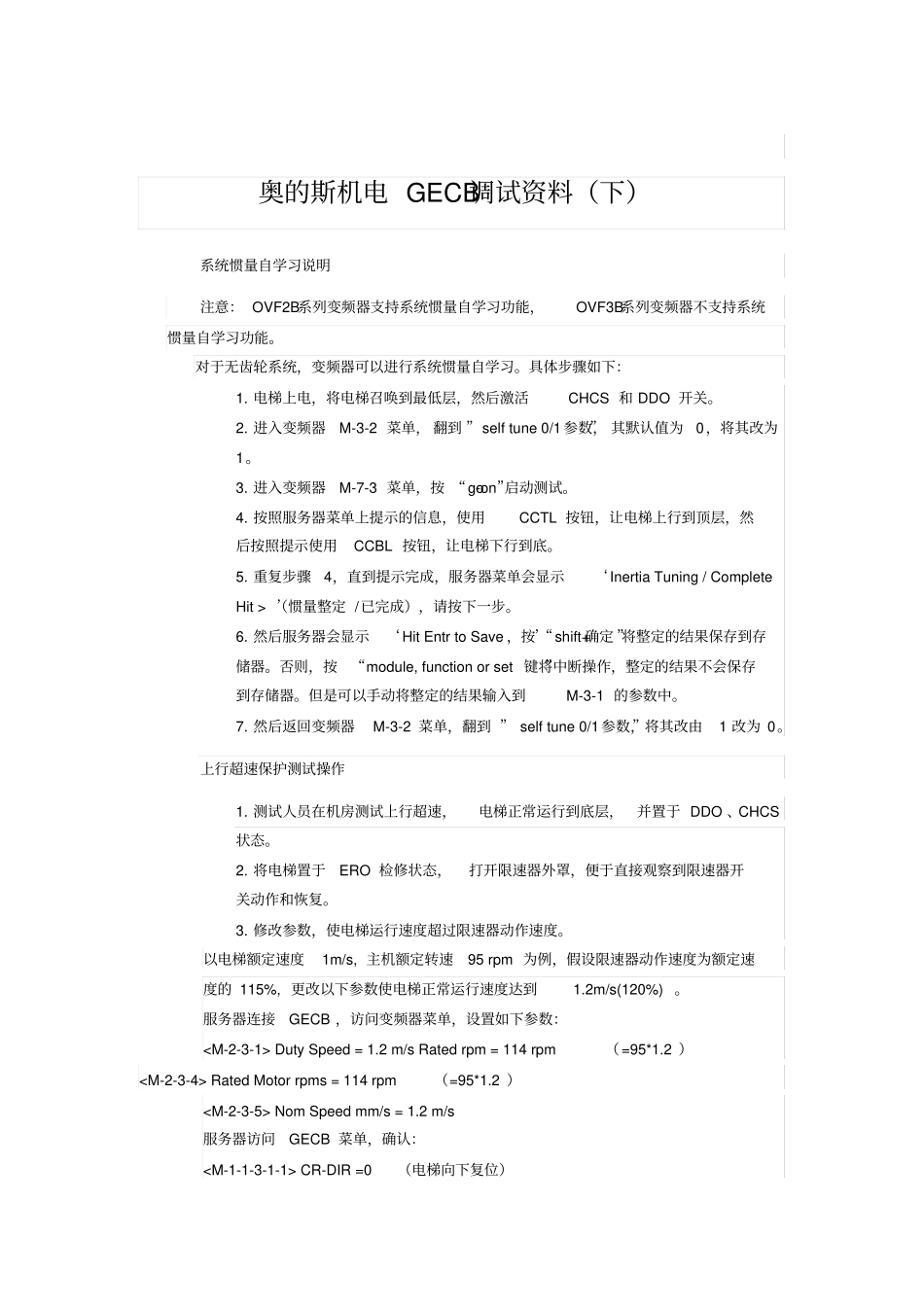

奥的斯机电GECB调试资料（下）系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能

对于无齿轮系统，变频器可以进行系统惯量自学习

具体步骤如下：1

电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关

进入变频器M-3-2菜单，翻到”selftune0/1”参数，其默认值为0，将其改为1

进入变频器M-7-3菜单，按“go-on”启动测试

按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底

重复步骤4，直到提示完成，服务器菜单会显示‘InertiaTuning/CompleteHit>’（惯量整定/已完成），请按下一步

然后服务器会显示‘HitEntrtoSave’，按“shift+确定”将整定的结果保存到存储器

否则，按“module,functionorset”键将中断操作，整定的结果不会保存到存储器

但是可以手动将整定的结果输入到M-3-1的参数中

然后返回变频器M-3-2菜单，翻到”selftune0/1”参数，将其改由1改为0

上行超速保护测试操作1

测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态

将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复

修改参数，使电梯运行速度超过限速器动作速度

以电梯额定速度1m/s,主机额定转速95rpm为例，假设限速器动作速度为额定速度的115%,更改以下参数使电梯正常运行速度达到1

2m/s(120%)

服务器连接GECB，访问变频器菜单，设置如下参数：DutySpeed=1

2m/sRatedrpm=114rpm（=95*1

2）RatedMotorrpms=114rpm（=95*1

2）NomSpeedmm/s=1
