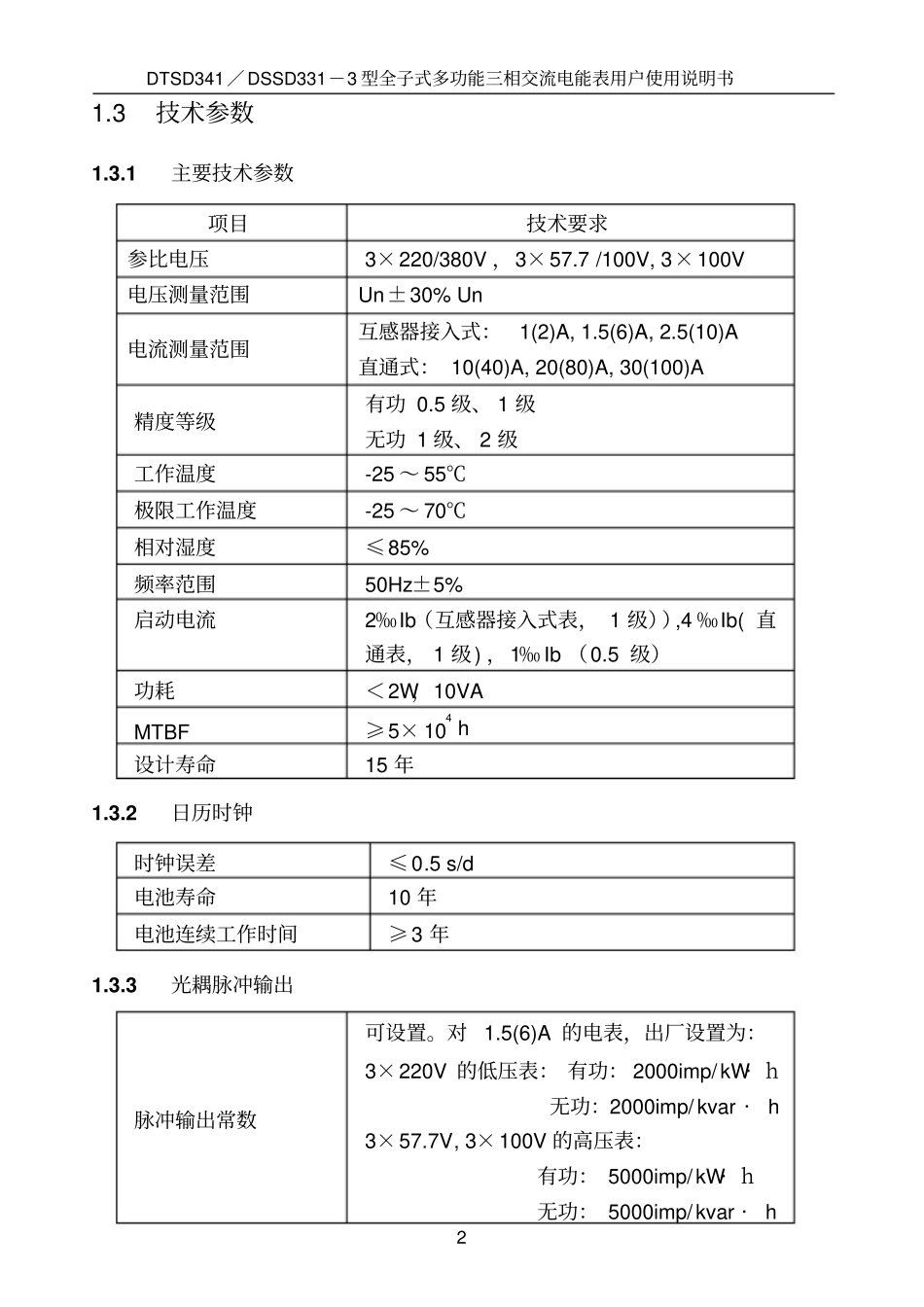

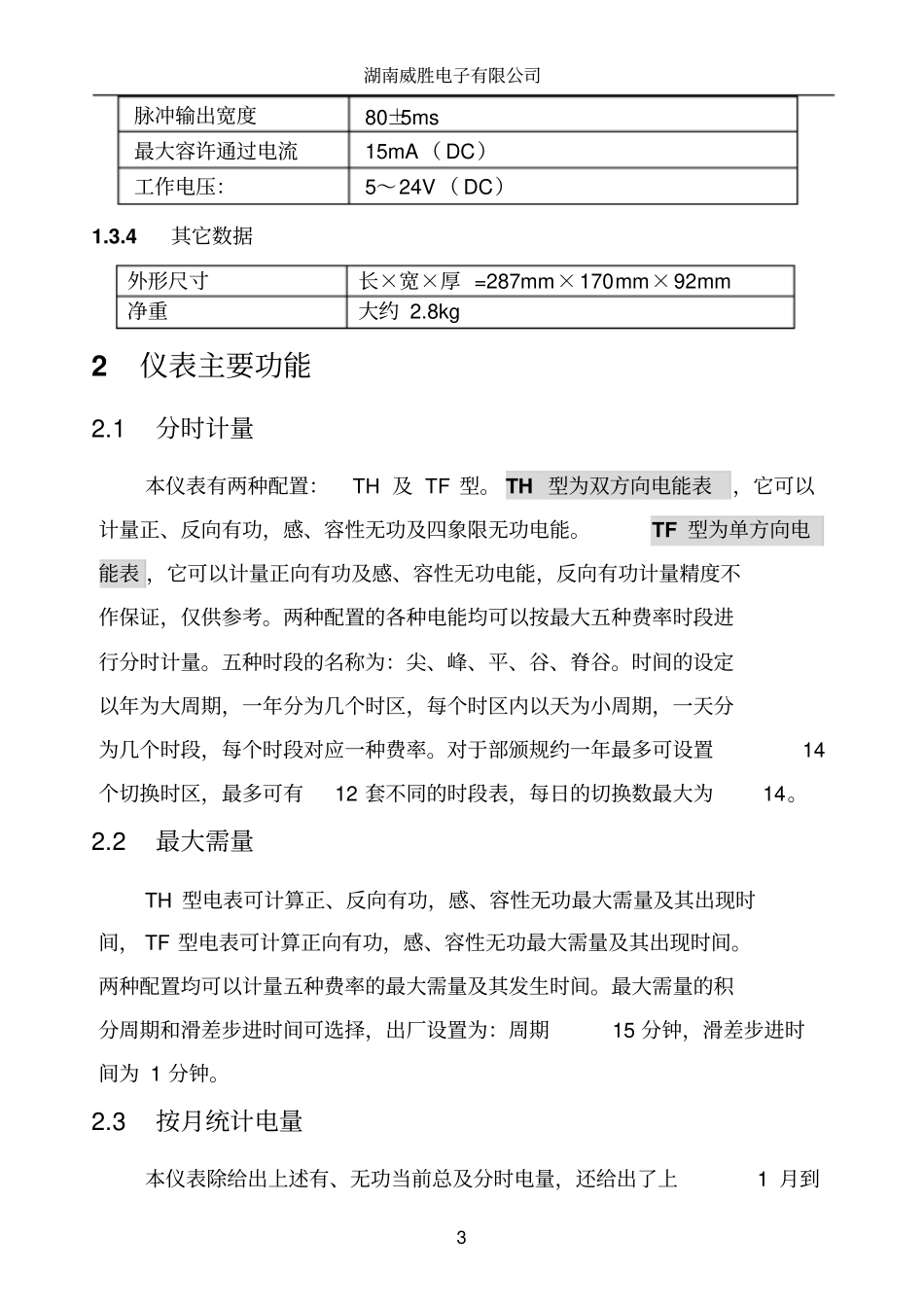

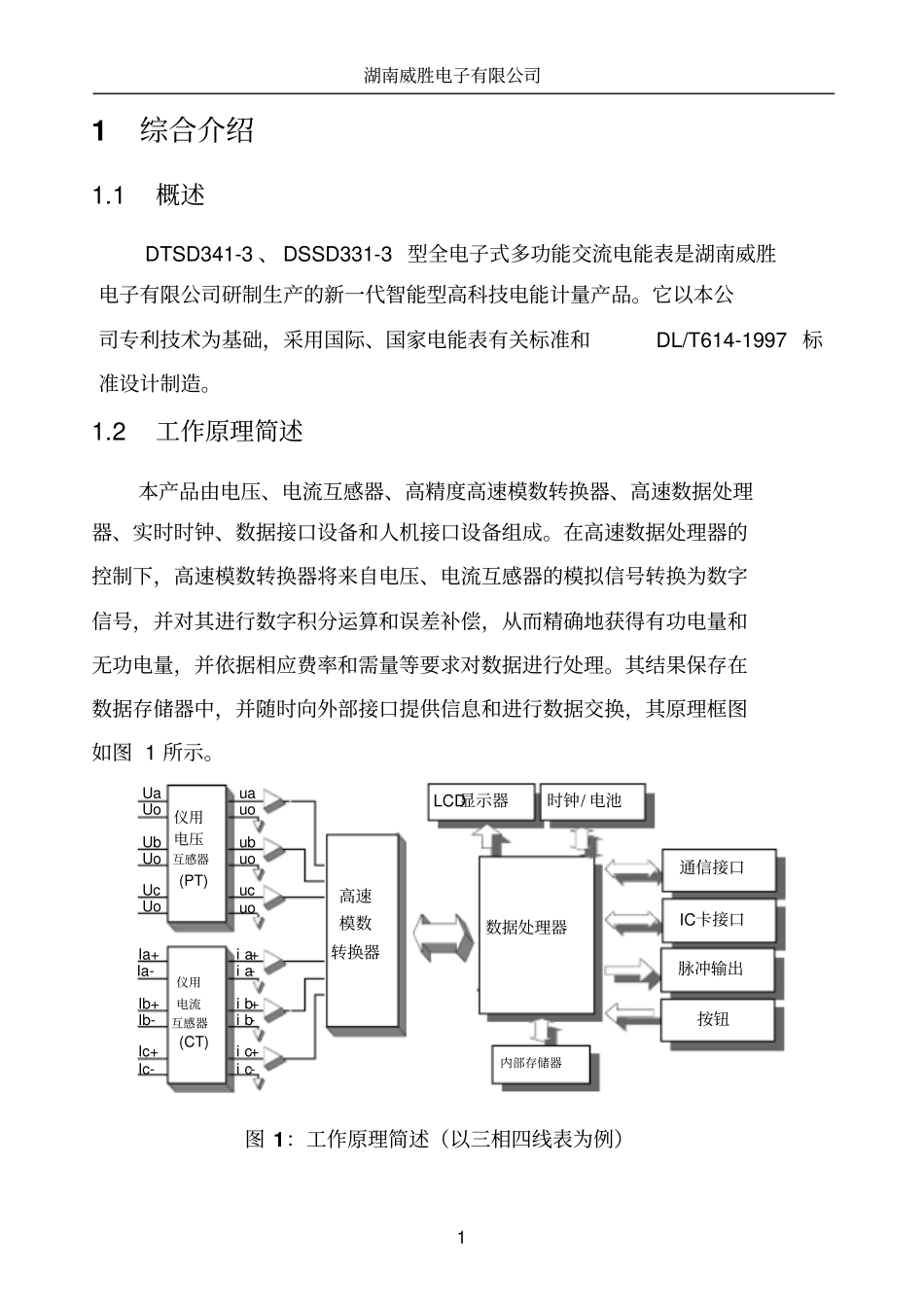

湖南威胜电子有限公司11综合介绍1.1概述DTSD341-3、DSSD331-3型全电子式多功能交流电能表是湖南威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。它以本公司专利技术为基础，采用国际、国家电能表有关标准和DL/T614-1997标准设计制造。1.2工作原理简述本产品由电压、电流互感器、高精度高速模数转换器、高速数据处理器、实时时钟、数据接口设备和人机接口设备组成。在高速数据处理器的控制下，高速模数转换器将来自电压、电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。LCD显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+高速模数转换器数据处理器UaUbUoUcUo仪用电压互感器(PT)Uouauouououbuc通信接口IC卡接口脉冲输出按钮内部存储器时钟/电池图1：工作原理简述（以三相四线表为例）DTSD341／DSSD331－3型全子式多功能三相交流电能表用户使用说明书21.3技术参数1.3.1主要技术参数项目技术要求参比电压3×220/380V，3×57.7/100V,3×100V电压测量范围Un±30%Un电流测量范围互感器接入式：1(2)A,1.5(6)A,2.5(10)A直通式：10(40)A,20(80)A,30(100)A精度等级有功0.5级、1级无功1级、2级工作温度-25～55℃极限工作温度-25～70℃相对湿度≤85%频率范围50Hz±5%启动电流2‰Ib（互感器接入式表，1级））,4‰Ib(直通表，1级)，1‰Ib（0.5级）功耗＜2W，10VAMTBF≥5×104h设计寿命15年1.3.2日历时钟时钟误差≤0.5s/d电池寿命10年电池连续工作时间≥3年1.3.3光耦脉冲输出脉冲输出常数可设置。对1.5(6)A的电表，出厂设置为：3×220V的低压表：有功：2000imp/kW·h无功：2000imp/kvar·h3×57.7V,3×100V的高压表：有功：5000imp/kW·h无功：5000imp/kvar·h湖南威胜电子有限公司3脉冲输出宽度80±5ms最大容许通过电流15mA（DC）工作电压：5～24V（DC）1.3.4其它数据外形尺寸长×宽×厚=287mm×170mm×92mm净重大约2.8kg2仪表主要功能2.1分时计量本仪表有两种配置：TH及TF型。TH型为双方向电能表，它可以计量正、反向有功，感、容性无功及四象限无功电能。TF型为单方向电能表，它可以计量正向有功及感、容性无功电能，反向有功计量精度不作保证，仅供参考。两种配置的各种电能均可以按最大五种费率时段进行分时计量。五种时段的名称为：尖、峰、平、谷、脊谷。时间的设定以年为大周期，一年分为几个时区，每个时区内以天为小周期，一天分为几个时段，每个时段对应一种费率。对于部颁规约一年最多可设置14个切换时区，最多可有12套不同的时段表，每日的切换数最大为14。2.2最大需量TH型电表可计算正、反向有功，感、容性无功最大需量及其出现时间，TF型电表可计算正向有功，感、容性无功最大需量及其出现时间。两种配置均可以计量五种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择，出厂设置为：周期15分钟，滑差步进时间为1分钟。2.3按月统计电量本仪表除给出上述有、无功当前总及分时电量，还给出了上1月到DTSD341／DSSD331－3型全子式多功能三相交流电能表用户使用说明书4上9月（月数可以设置，默认为3个月，最多为9个月）的电量。此时“月”指的是结算周期，它可以是公历月的任意一日：时至下一个公历月的相同日：时，也可以是公历月的月末24点。2.4测量功能本仪表测量总及A、B、C各相的电压、电流、有功功率、无功功率、功率因数及电网频率，并且显示功率的方向。频率的分辨率为0.01Hz，电压、电流、有功功率及无功功率的准确度为1级。2.5监控功能记录失压记录：当一相低于78%Un±2V，对应相电流大于30mA时，电表判断此相为失压状态,电表将记录这相的失压累计时间和失压期间内电表所计有功电量,同时电能表液晶上有相应相的字母闪烁。当此相电压恢复至85%Un±2V后,失压计时停止,失压状态解除，液晶上闪烁的字母消失。总失压指任一或二相有失压发生的情况。“全失压”指电表掉电后（PT不供电），某相电流大于5%Ib，电表将记录为此相全失压...
