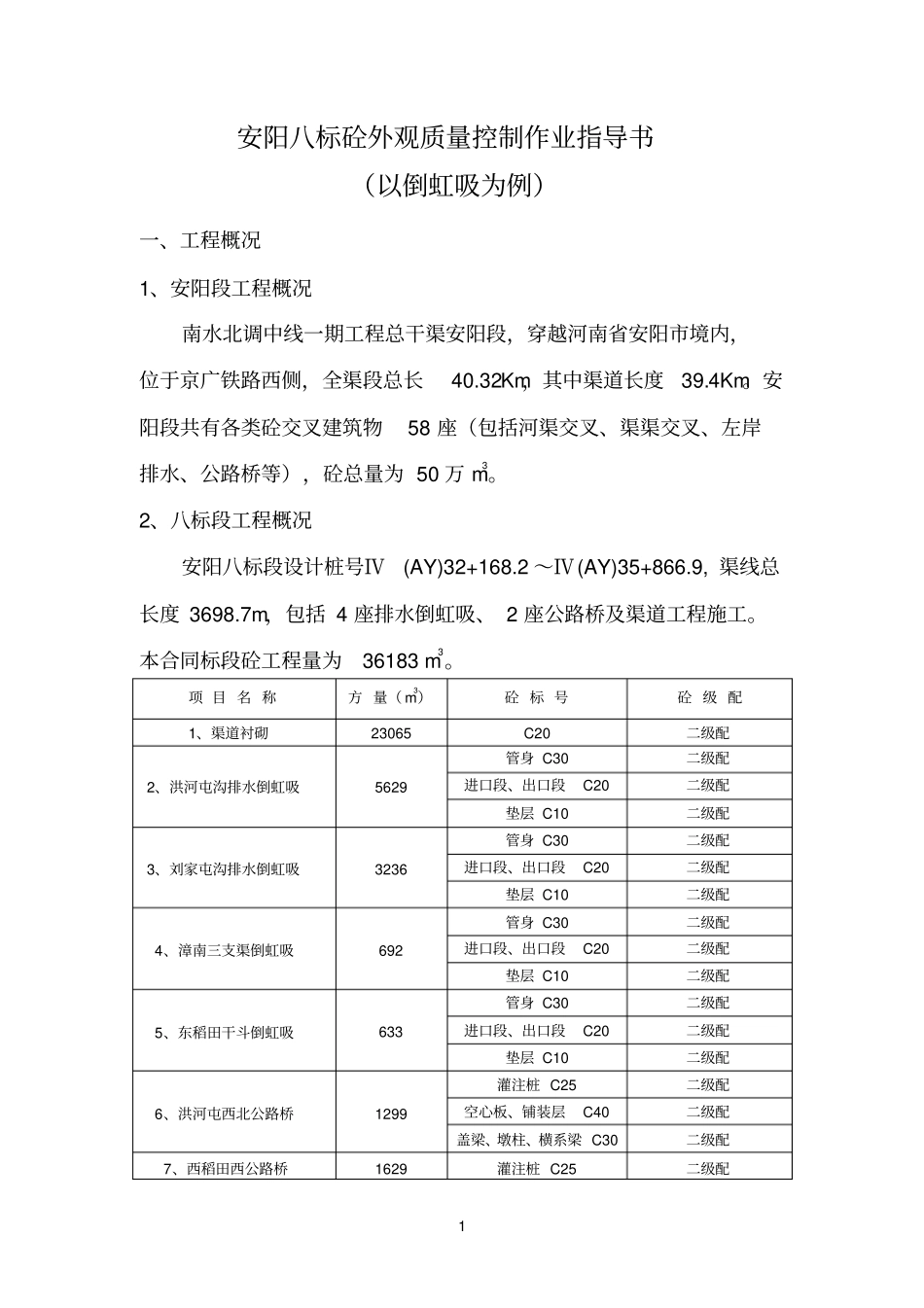

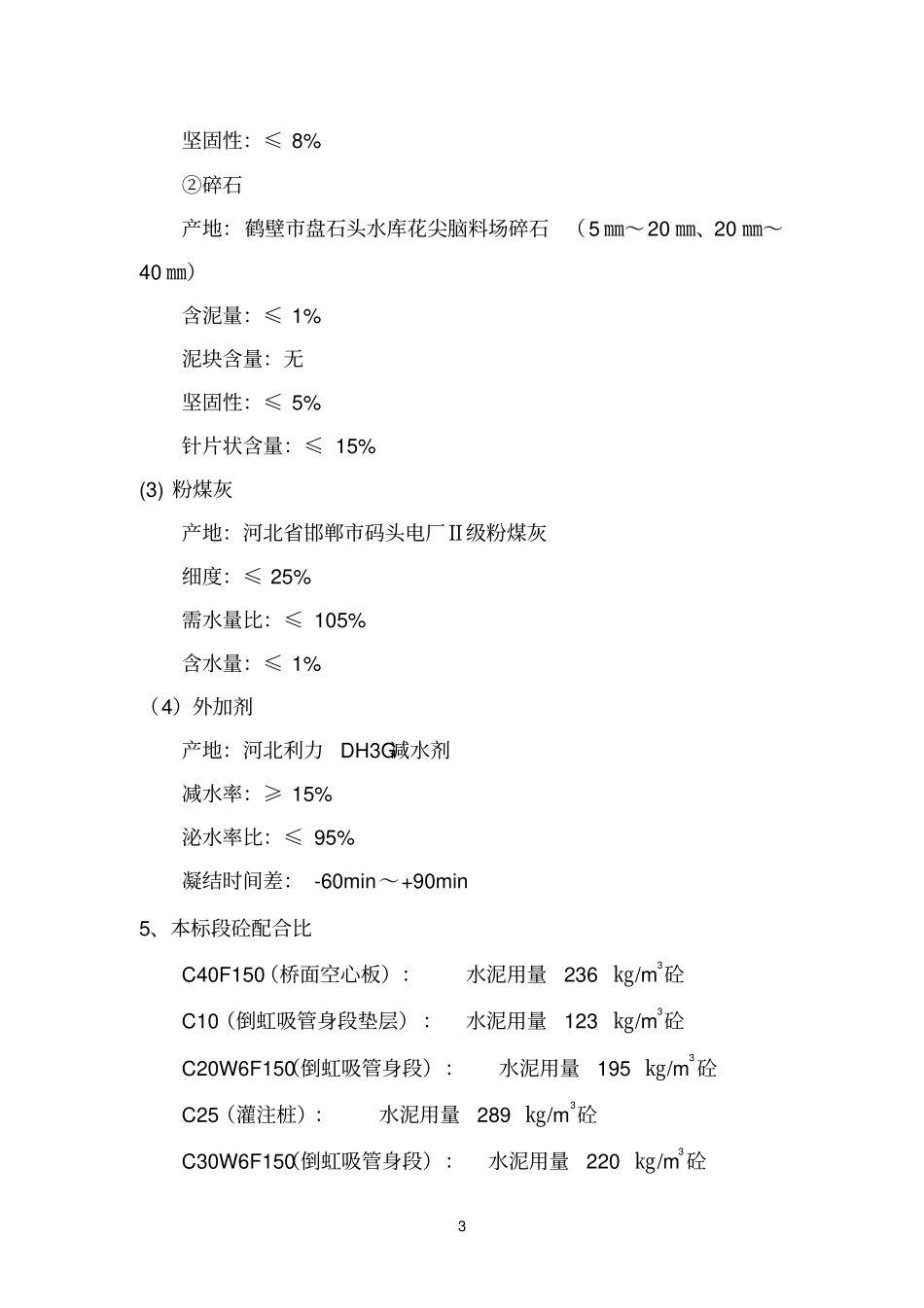

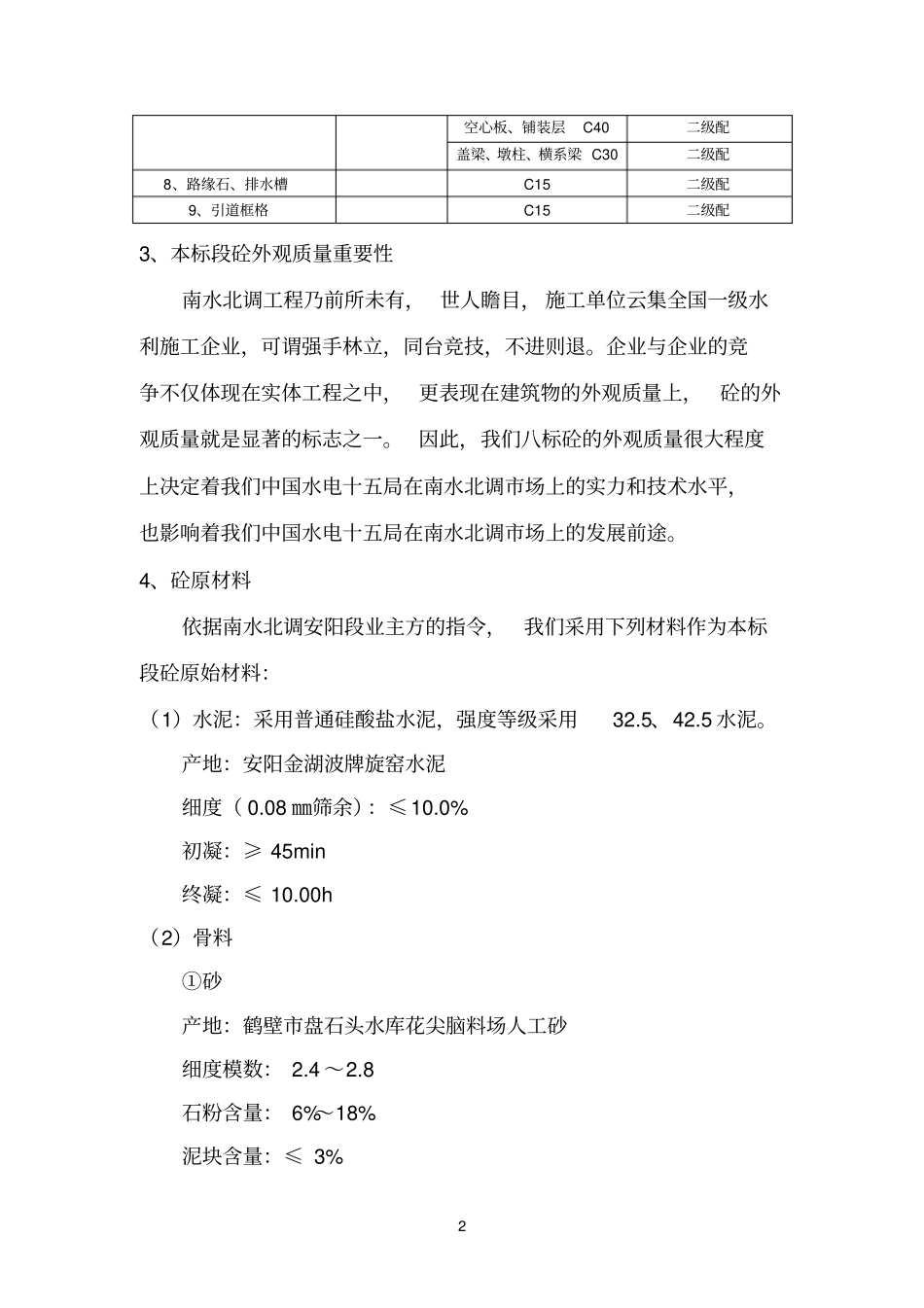

1安阳八标砼外观质量控制作业指导书(以倒虹吸为例)一、工程概况1、安阳段工程概况南水北调中线一期工程总干渠安阳段,穿越河南省安阳市境内,位于京广铁路西侧,全渠段总长40.32Km,其中渠道长度39.4Km。安阳段共有各类砼交叉建筑物58座(包括河渠交叉、渠渠交叉、左岸排水、公路桥等),砼总量为50万m3。2、八标段工程概况安阳八标段设计桩号Ⅳ(AY)32+168.2~Ⅳ(AY)35+866.9,渠线总长度3698.7m,包括4座排水倒虹吸、2座公路桥及渠道工程施工。本合同标段砼工程量为36183m3。项目名称方量(m3)砼标号砼级配1、渠道衬砌23065C20二级配2、洪河屯沟排水倒虹吸5629管身C30二级配进口段、出口段C20二级配垫层C10二级配3、刘家屯沟排水倒虹吸3236管身C30二级配进口段、出口段C20二级配垫层C10二级配4、漳南三支渠倒虹吸692管身C30二级配进口段、出口段C20二级配垫层C10二级配5、东稻田干斗倒虹吸633管身C30二级配进口段、出口段C20二级配垫层C10二级配6、洪河屯西北公路桥1299灌注桩C25二级配空心板、铺装层C40二级配盖梁、墩柱、横系梁C30二级配7、西稻田西公路桥1629灌注桩C25二级配2空心板、铺装层C40二级配盖梁、墩柱、横系梁C30二级配8、路缘石、排水槽C15二级配9、引道框格C15二级配3、本标段砼外观质量重要性南水北调工程乃前所未有,世人瞻目,施工单位云集全国一级水利施工企业,可谓强手林立,同台竞技,不进则退。企业与企业的竞争不仅体现在实体工程之中,更表现在建筑物的外观质量上,砼的外观质量就是显著的标志之一。因此,我们八标砼的外观质量很大程度上决定着我们中国水电十五局在南水北调市场上的实力和技术水平,也影响着我们中国水电十五局在南水北调市场上的发展前途。4、砼原材料依据南水北调安阳段业主方的指令,我们采用下列材料作为本标段砼原始材料:(1)水泥:采用普通硅酸盐水泥,强度等级采用32.5、42.5水泥。产地:安阳金湖波牌旋窑水泥细度(0.08㎜筛余):≤10.0%初凝:≥45min终凝:≤10.00h(2)骨料①砂产地:鹤壁市盘石头水库花尖脑料场人工砂细度模数:2.4~2.8石粉含量:6%~18%泥块含量:≤3%3坚固性:≤8%②碎石产地:鹤壁市盘石头水库花尖脑料场碎石(5㎜~20㎜、20㎜~40㎜)含泥量:≤1%泥块含量:无坚固性:≤5%针片状含量:≤15%(3)粉煤灰产地:河北省邯郸市码头电厂Ⅱ级粉煤灰细度:≤25%需水量比:≤105%含水量:≤1%(4)外加剂产地:河北利力DH3G减水剂减水率:≥15%泌水率比:≤95%凝结时间差:-60min~+90min5、本标段砼配合比C40F150(桥面空心板):水泥用量236㎏/m3砼C10(倒虹吸管身段垫层):水泥用量123㎏/m3砼C20W6F150(倒虹吸管身段):水泥用量195㎏/m3砼C25(灌注桩):水泥用量289㎏/m3砼C30W6F150(倒虹吸管身段):水泥用量220㎏/m3砼46、安阳八标段所处气候情况总干渠安阳段属于温带季风气候区。夏、秋两季多雨,冬、春两季干燥少雨。年内降雨分配极不均匀,多年平均降雨量557㎜。总干渠安阳段多年平均气温为13.4℃,全年1月份温度最低,平均为-6.1℃,极端最低气温-20.9℃;7月份气温最高,平均最高气温32.1℃,极端最高气温41.4℃。最早开始冻结日期在12月7日,历年最大冻土深度33㎝。二、编制依据1、《水工砼施工规范》(DL/T5144-2001)2、《砼质量控制标准》(GB50164-92)3、《南水北调中线一期工程渠道工程施工质量评定验收及标准》(试行)4、《南水北调中线一期工程总干渠安阳段第八施工标段——招标文件》(技术部分)三、砼施工作业(一)模板1、模板设计(1)模板尺寸设计本工程建筑物均采用定型钢模板,经设计计算,模板规格为:900㎜×1500㎜、600㎜×1500㎜两种。模板规格的确定要经过严格计算,以满足整体建筑物的分缝要求。一般板缝印迹线和分仓线横平竖直(重合),水平贯通,以整数为佳(长×宽×高),或仓头末层模板浇筑高度应大于等于1/2设计模板高度。见于本工程建筑物的重要5性,我们对其进、出口扭坡段也采用定型曲面模板,尽量避免小块通用模板拼装。(2)模板面板加工要求加工的定型钢模其外边沿必须经铣边机处理,以确保接缝严密而不漏浆液。模板上分布的对接丝杆穿孔和法兰连接孔必...
