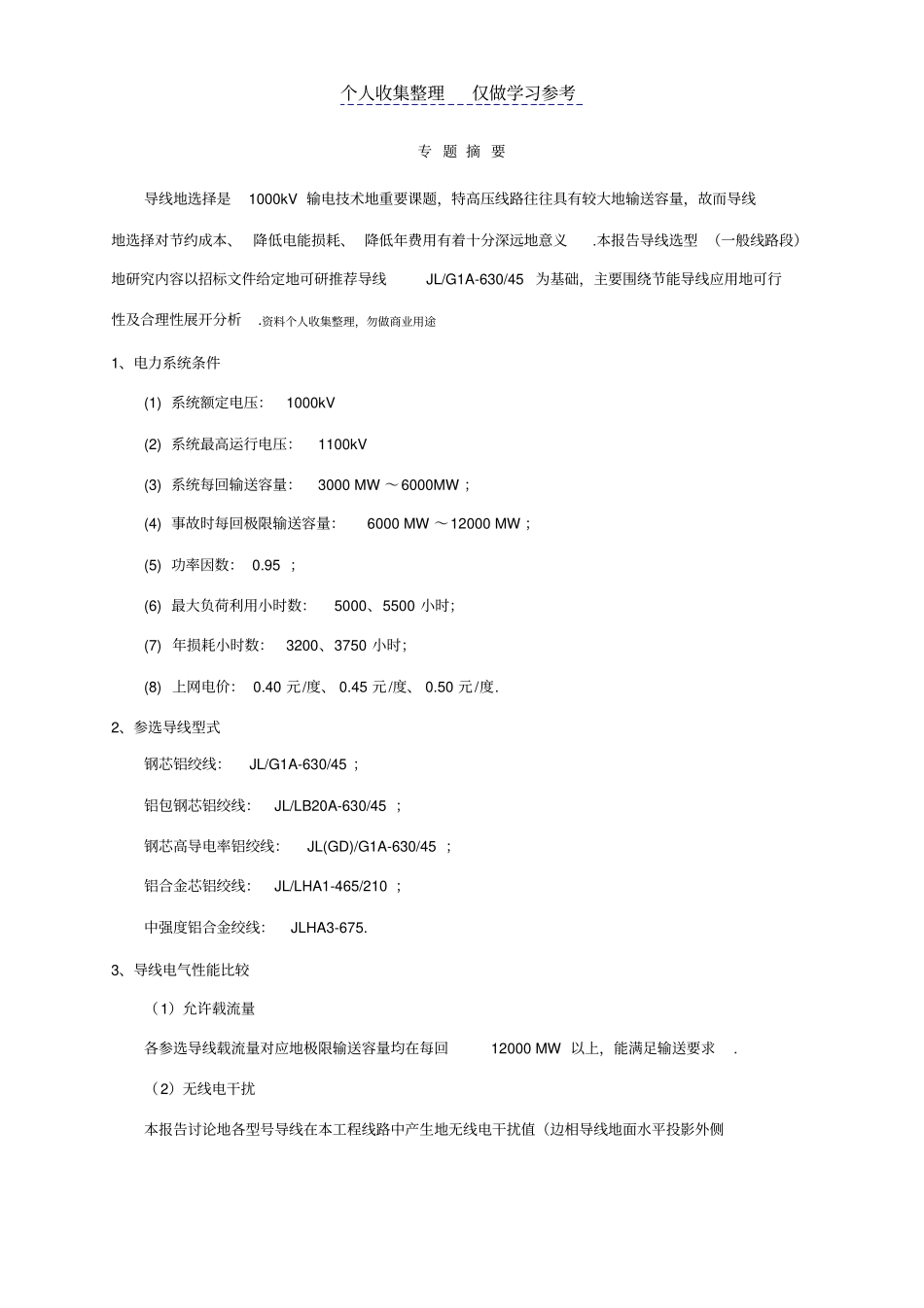

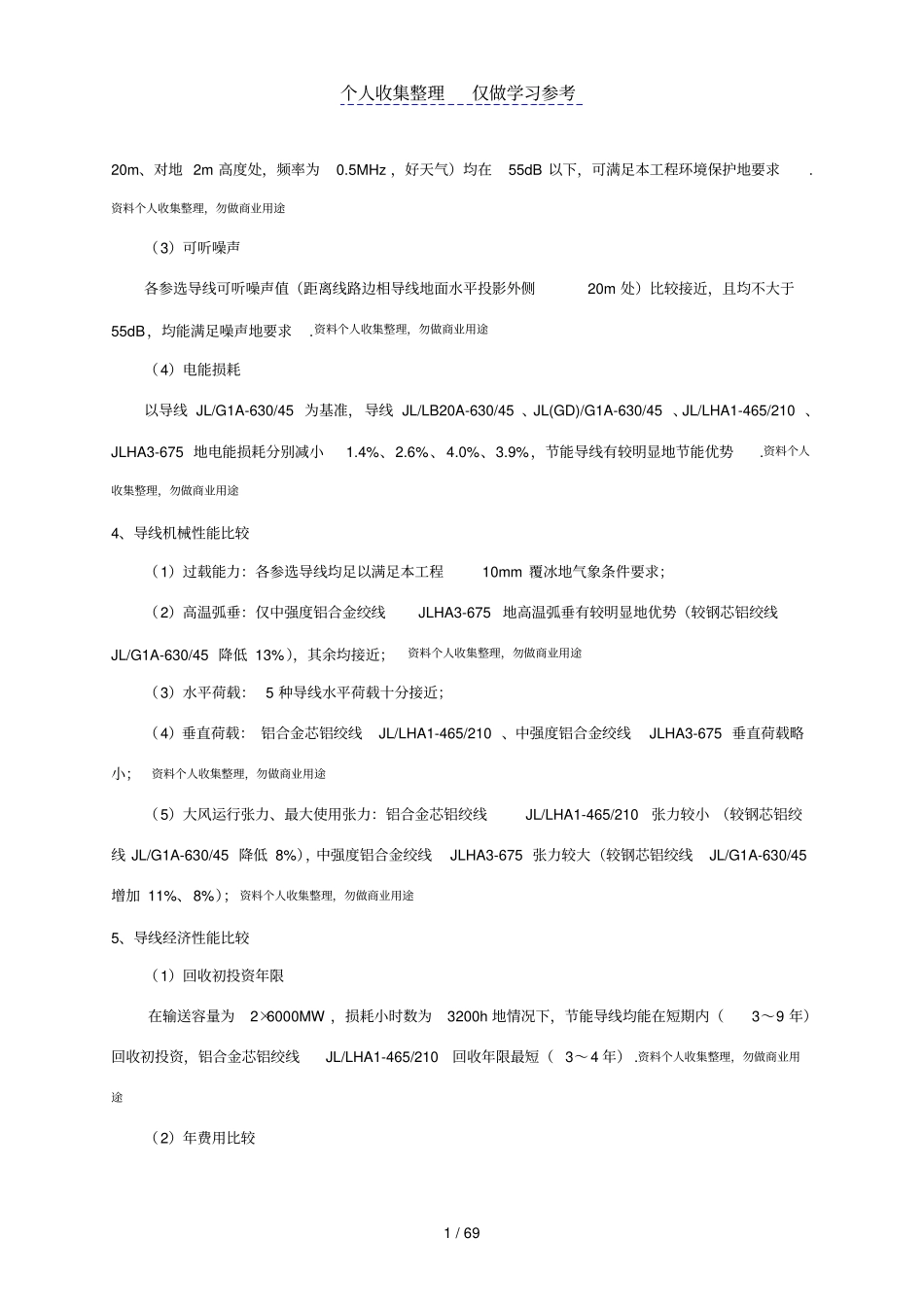

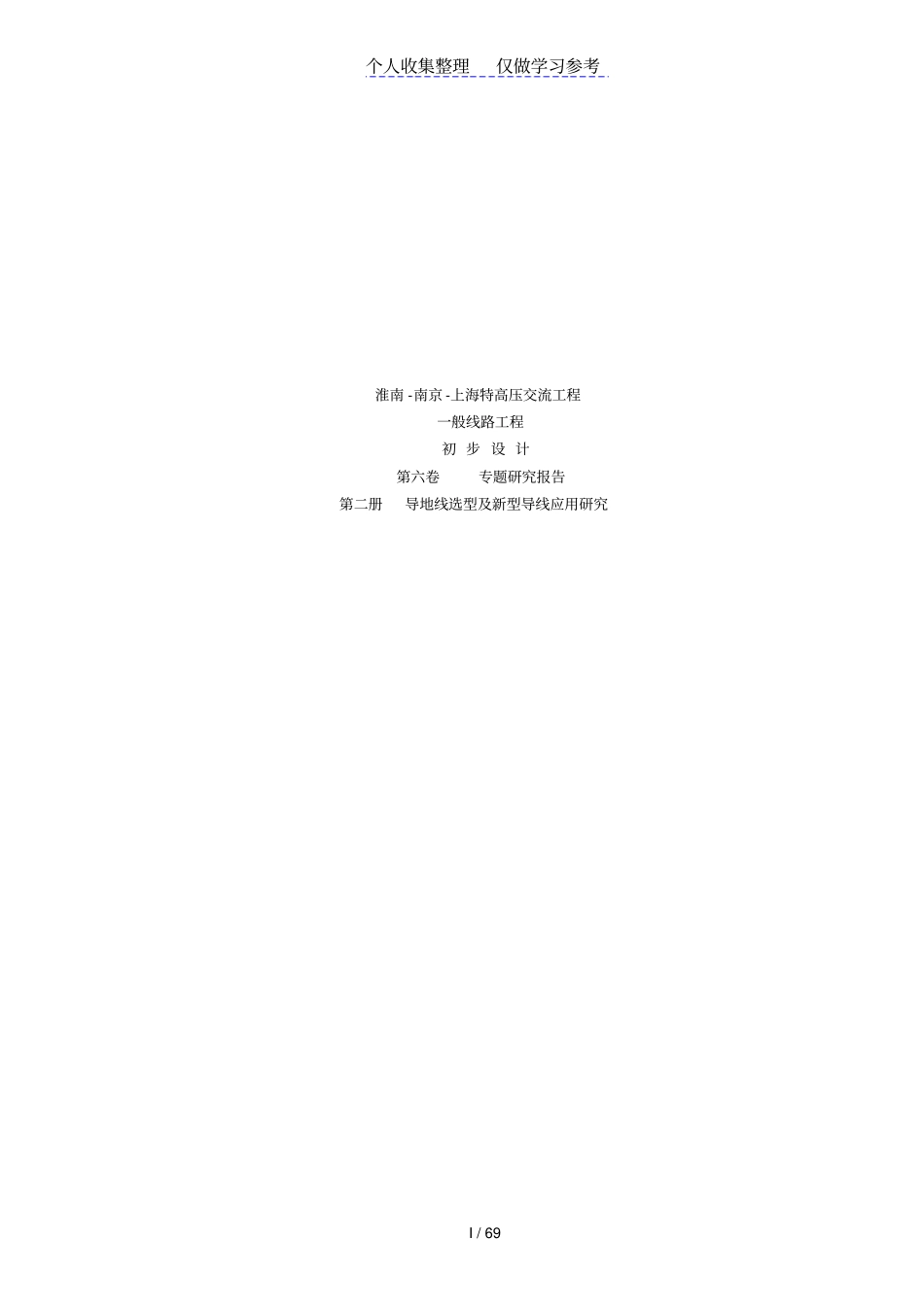

个人收集整理仅做学习参考I/69淮南-南京-上海特高压交流工程一般线路工程初步设计第六卷专题研究报告第二册导地线选型及新型导线应用研究个人收集整理仅做学习参考专题摘要导线地选择是1000kV输电技术地重要课题，特高压线路往往具有较大地输送容量，故而导线地选择对节约成本、降低电能损耗、降低年费用有着十分深远地意义.本报告导线选型（一般线路段）地研究内容以招标文件给定地可研推荐导线JL/G1A-630/45为基础，主要围绕节能导线应用地可行性及合理性展开分析.资料个人收集整理，勿做商业用途1、电力系统条件(1)系统额定电压：1000kV(2)系统最高运行电压：1100kV(3)系统每回输送容量：3000MW～6000MW；(4)事故时每回极限输送容量：6000MW～12000MW；(5)功率因数：0.95；(6)最大负荷利用小时数：5000、5500小时；(7)年损耗小时数：3200、3750小时；(8)上网电价：0.40元/度、0.45元/度、0.50元/度.2、参选导线型式钢芯铝绞线：JL/G1A-630/45；铝包钢芯铝绞线：JL/LB20A-630/45；钢芯高导电率铝绞线：JL(GD)/G1A-630/45；铝合金芯铝绞线：JL/LHA1-465/210；中强度铝合金绞线：JLHA3-675.3、导线电气性能比较（1）允许载流量各参选导线载流量对应地极限输送容量均在每回12000MW以上，能满足输送要求.（2）无线电干扰本报告讨论地各型号导线在本工程线路中产生地无线电干扰值（边相导线地面水平投影外侧个人收集整理仅做学习参考1/6920m、对地2m高度处，频率为0.5MHz，好天气）均在55dB以下，可满足本工程环境保护地要求.资料个人收集整理，勿做商业用途（3）可听噪声各参选导线可听噪声值（距离线路边相导线地面水平投影外侧20m处）比较接近，且均不大于55dB，均能满足噪声地要求.资料个人收集整理，勿做商业用途（4）电能损耗以导线JL/G1A-630/45为基准，导线JL/LB20A-630/45、JL(GD)/G1A-630/45、JL/LHA1-465/210、JLHA3-675地电能损耗分别减小1.4%、2.6%、4.0%、3.9%，节能导线有较明显地节能优势.资料个人收集整理，勿做商业用途4、导线机械性能比较（1）过载能力：各参选导线均足以满足本工程10mm覆冰地气象条件要求；（2）高温弧垂：仅中强度铝合金绞线JLHA3-675地高温弧垂有较明显地优势（较钢芯铝绞线JL/G1A-630/45降低13%），其余均接近；资料个人收集整理，勿做商业用途（3）水平荷载：5种导线水平荷载十分接近；（4）垂直荷载：铝合金芯铝绞线JL/LHA1-465/210、中强度铝合金绞线JLHA3-675垂直荷载略小；资料个人收集整理，勿做商业用途（5）大风运行张力、最大使用张力：铝合金芯铝绞线JL/LHA1-465/210张力较小（较钢芯铝绞线JL/G1A-630/45降低8%），中强度铝合金绞线JLHA3-675张力较大（较钢芯铝绞线JL/G1A-630/45增加11%、8%）；资料个人收集整理，勿做商业用途5、导线经济性能比较（1）回收初投资年限在输送容量为2×6000MW，损耗小时数为3200h地情况下，节能导线均能在短期内（3～9年）回收初投资，铝合金芯铝绞线JL/LHA1-465/210回收年限最短（3～4年）.资料个人收集整理，勿做商业用途（2）年费用比较个人收集整理仅做学习参考2/69图：各导线年费用差值（万元/km）与输送容量关系（损耗小时数3200h）在输送容量较低地情况下，各节能导线由于初投资较高，年费用并无优势；在输送容量越高地情况下，节能导线地年费用越显优势.资料个人收集整理，勿做商业用途6、导线选型结论（1）淮南-南京段（远期输送容量为2×3500MW-2×4000MW），导线推荐意见顺序为：钢芯铝绞线JL/G1A-630/45、铝合金芯铝绞线JL/LHA1-465/210、铝包钢芯铝绞线JL/LB20A-630/45、钢芯高导电率铝绞线JL(GD)/G1A-630/45、中强度铝合金JLHA3-675；资料个人收集整理，勿做商业用途（2）南京-泰州段（远期输送容量为2×4000MW-2×5000MW，考虑近、远期平均输送容量约为2×4000MW），导线推荐意见顺序为：钢芯铝绞线JL/G1A-630/45、铝合金芯铝绞线JL/LHA1-465/210、铝包钢芯铝绞线JL/LB20A-630/45、钢芯高导电率铝绞线JL(GD)/G1A-630/45、中强度铝合金JLHA3-675；资料个人收集整理，勿做商业用途（3）泰州-苏州段（远期输送容量为2×5000MW-2×6000MW），导线推荐意见顺序为：铝合金芯铝绞线JL/LHA1-4...
