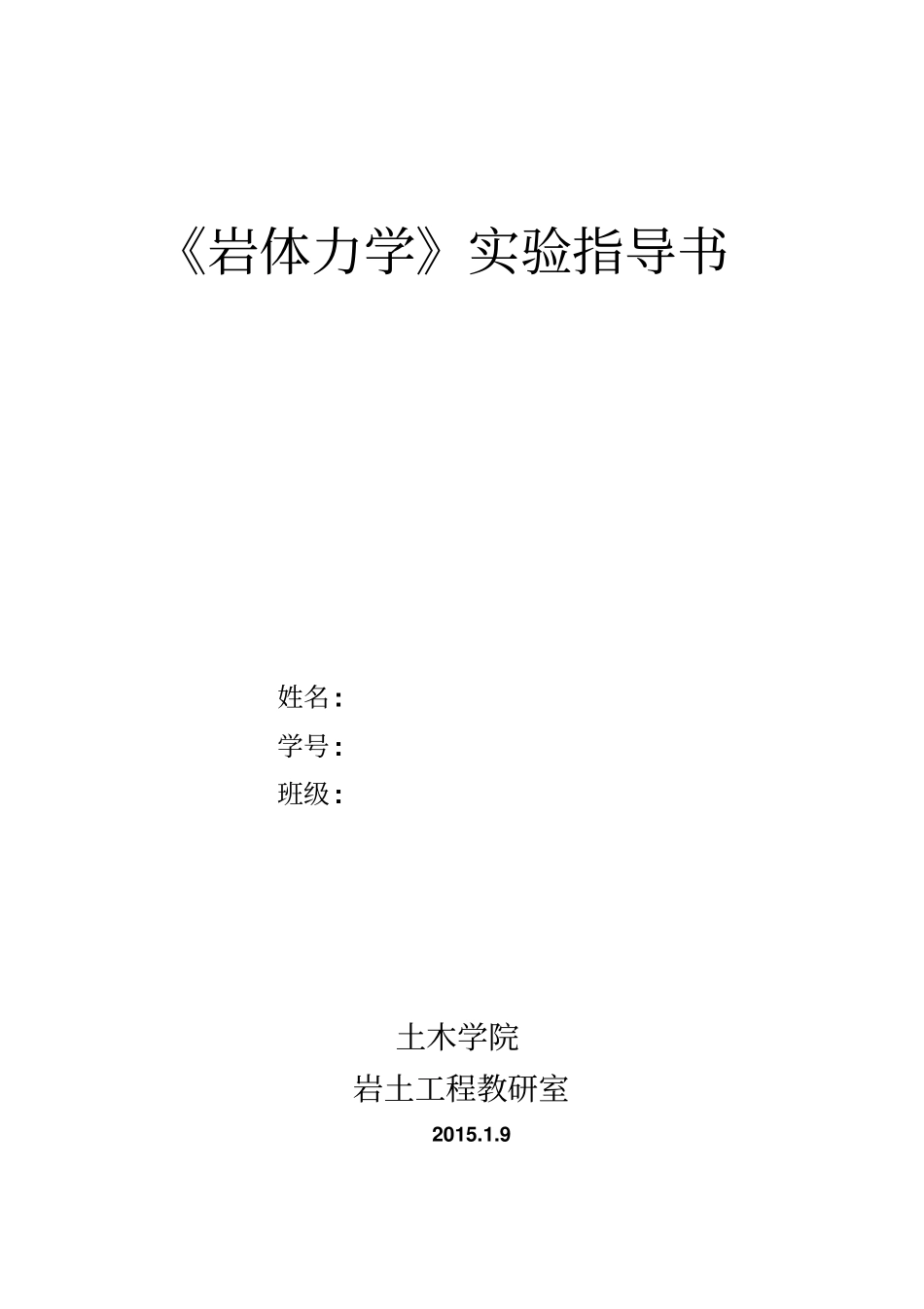

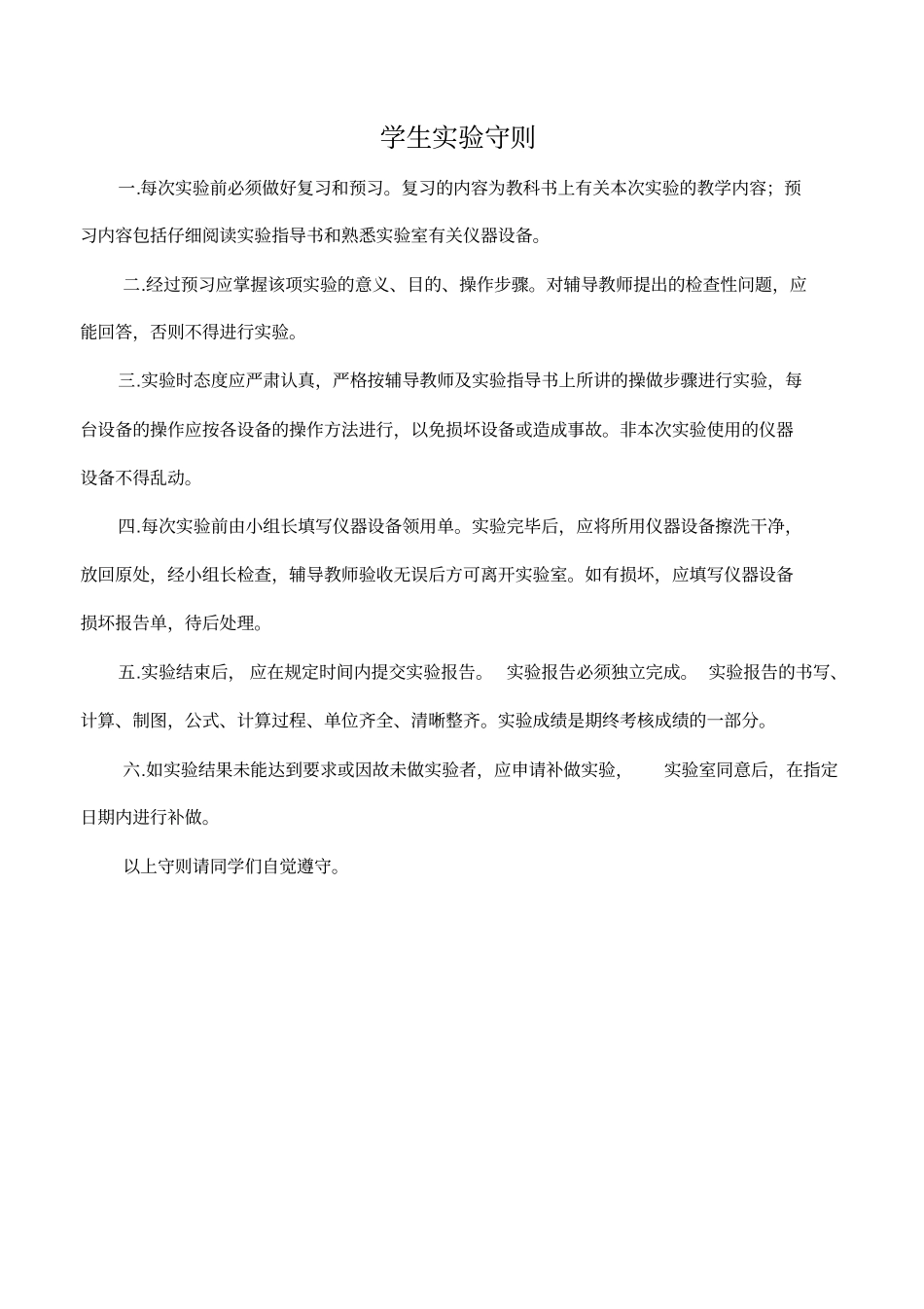

《岩体力学》实验指导书姓名:学号:班级:土木学院岩土工程教研室2015.1.9学生实验守则一.每次实验前必须做好复习和预习。复习的内容为教科书上有关本次实验的教学内容；预习内容包括仔细阅读实验指导书和熟悉实验室有关仪器设备。二.经过预习应掌握该项实验的意义、目的、操作步骤。对辅导教师提出的检查性问题，应能回答，否则不得进行实验。三.实验时态度应严肃认真，严格按辅导教师及实验指导书上所讲的操做步骤进行实验，每台设备的操作应按各设备的操作方法进行，以免损坏设备或造成事故。非本次实验使用的仪器设备不得乱动。四.每次实验前由小组长填写仪器设备领用单。实验完毕后，应将所用仪器设备擦洗干净，放回原处，经小组长检查，辅导教师验收无误后方可离开实验室。如有损坏，应填写仪器设备损坏报告单，待后处理。五.实验结束后，应在规定时间内提交实验报告。实验报告必须独立完成。实验报告的书写、计算、制图，公式、计算过程、单位齐全、清晰整齐。实验成绩是期终考核成绩的一部分。六.如实验结果未能达到要求或因故未做实验者，应申请补做实验，实验室同意后，在指定日期内进行补做。以上守则请同学们自觉遵守。实验一岩石单轴压缩实验一、实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征。通过该实验掌握岩石单轴压缩实验方法，学会岩石单轴抗压强度、弹性模量、泊松比的计算方法；了解岩石单轴压缩过程的变形特征和破坏类型。二、实验设备、仪器和材料1.钻石机、锯石机、磨石机；2.游标卡尺，精度0.02mm；3.直角尺、水平检测台、百分表及百分表架；4.YE-600型液压材料试验机；5.JN-16型静态电阻应变仪；6.电阻应变片（BX-120型）；7.胶结剂，清洁剂，脱脂棉，测试导线等。三、试样的规格、加工精度、数量及含水状态1.试样规格：采用直径为50mm，高为100mm的标准圆柱体，对于一些裂隙比较发育的试样，可采用50mm×50mm×100mm的立方体，由于岩石松软不能制取标准试样时，可采用非标准试样，需在实验结果加以说明。2.加工精度：(1)平行度：试样两端面的平行度偏差不得大于0.1mm。检测方法如图1-1所示，将试样放在水平检测台上，调整百分表的位置，使百分表触头紧贴试样表面，然后水平移动试样百分表指针的摆动幅度小于10格。(2)直径偏差：试样两端的直径偏差不得大于0.2mm，用游标卡尺检查。(3)轴向偏差：试样的两端面应垂直于试样轴线。检测方法如图1-2所示，将试样放在水平检测台上，用直角尺紧贴试样垂直边，转动试样两者之间无明显缝隙。3.试样数量：每种状态下试样的数量一般不少于3个。4.含水状态：采用自然状态，即试样制成后放在底部有水的干燥器内1～2d，以保持一定的湿度，但试样不得接触水面。四、电阻应变片的粘贴1.阻值检查：要求电阻丝平直，间距均匀，无黄斑，电阻值一般选用120欧姆，测量片和补偿片的电阻差值不超过0.5Ω。2.位置确定：纵向、横向电阻应变片粘贴在试样中部，纵向、横向应变片排列采用“┫”形，尽可能避开裂隙，节理等弱面。3.粘贴工艺：试样表面清洗处理→涂胶→贴电阻应变片→固化处理→焊接导线→防潮处理。五、实验步骤1.测定前核对岩石名称和试样编号，并对岩石试样的颜色、颗粒、层理、裂隙、风化程度、含水状态等进行描述。2.检查试样加工精度。并测量试样尺寸，一般在试样中部两个互相垂直方向测量直径计算平均值。3.电阻应变仪接通电源并预热数分钟后,连接测试导线，接线方式采用公共补偿半桥连接方式。34121—百分表2-百分表架3-试样4水平检测台图1-1试样平行度检测示意图2311—直角尺2-试样3-水平检测台图1-2试样轴向偏差度检测示意图图1-3电阻应变片粘贴试样电阻片4.将试样放置在试验机的承压板中心，然后对纵向、横向应变片分别进行反复预调平衡。5.施加初载荷，检查试验机和应变片工作情况，正常后以1.0～2.0kN/s的加载速度均匀加载，按估计破坏载荷的十分之一间隔读数，纪录相应载荷下的纵向、横向应变，均匀加载直至试样完全破坏。每个测试过程读数不得少于7个点，同一试样的纵向、横应变尽可能同时读出。6.记录破坏载荷值及加载过程中出现的现象，并对试样破坏形态进行描述。六、实验结果...
