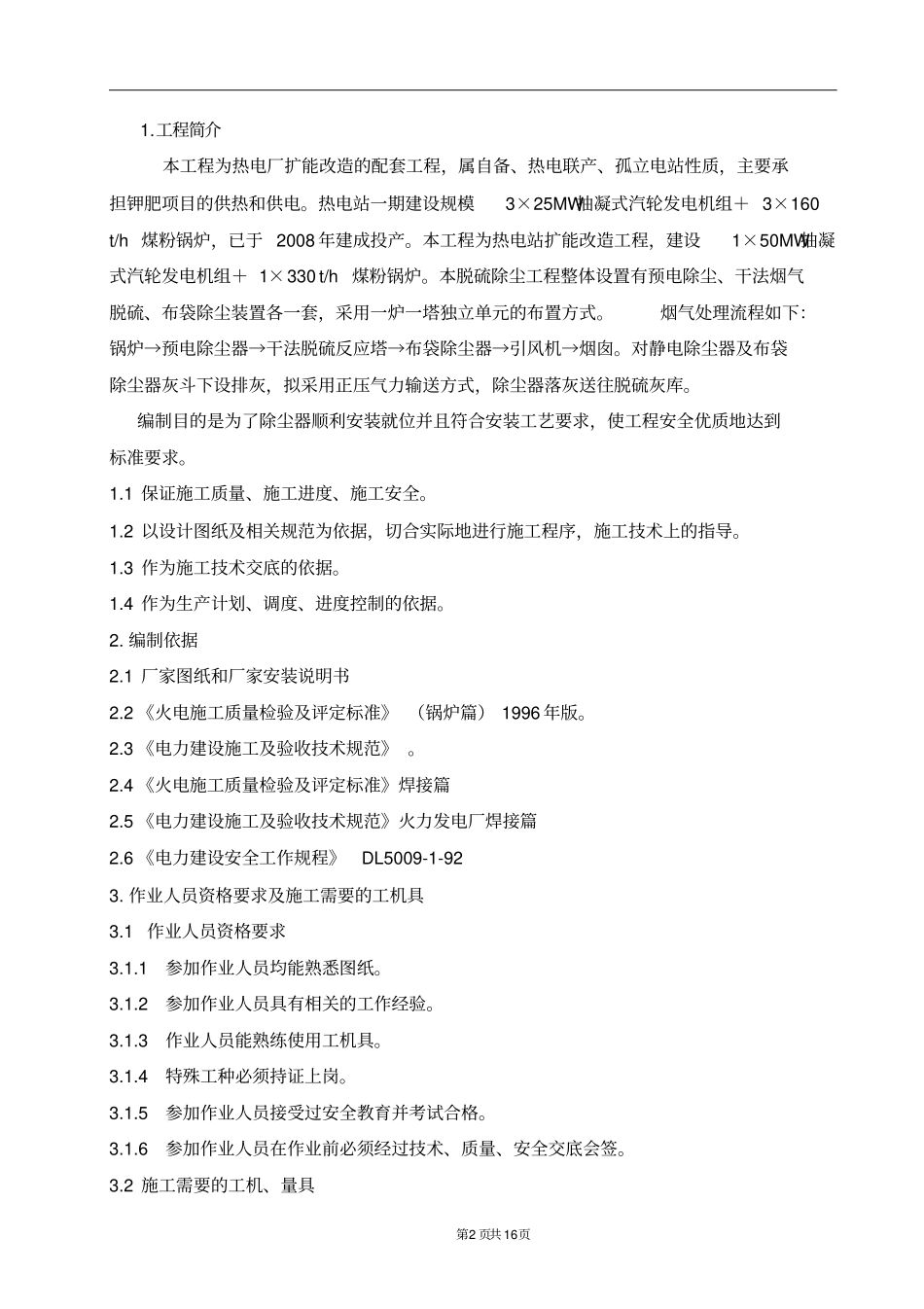

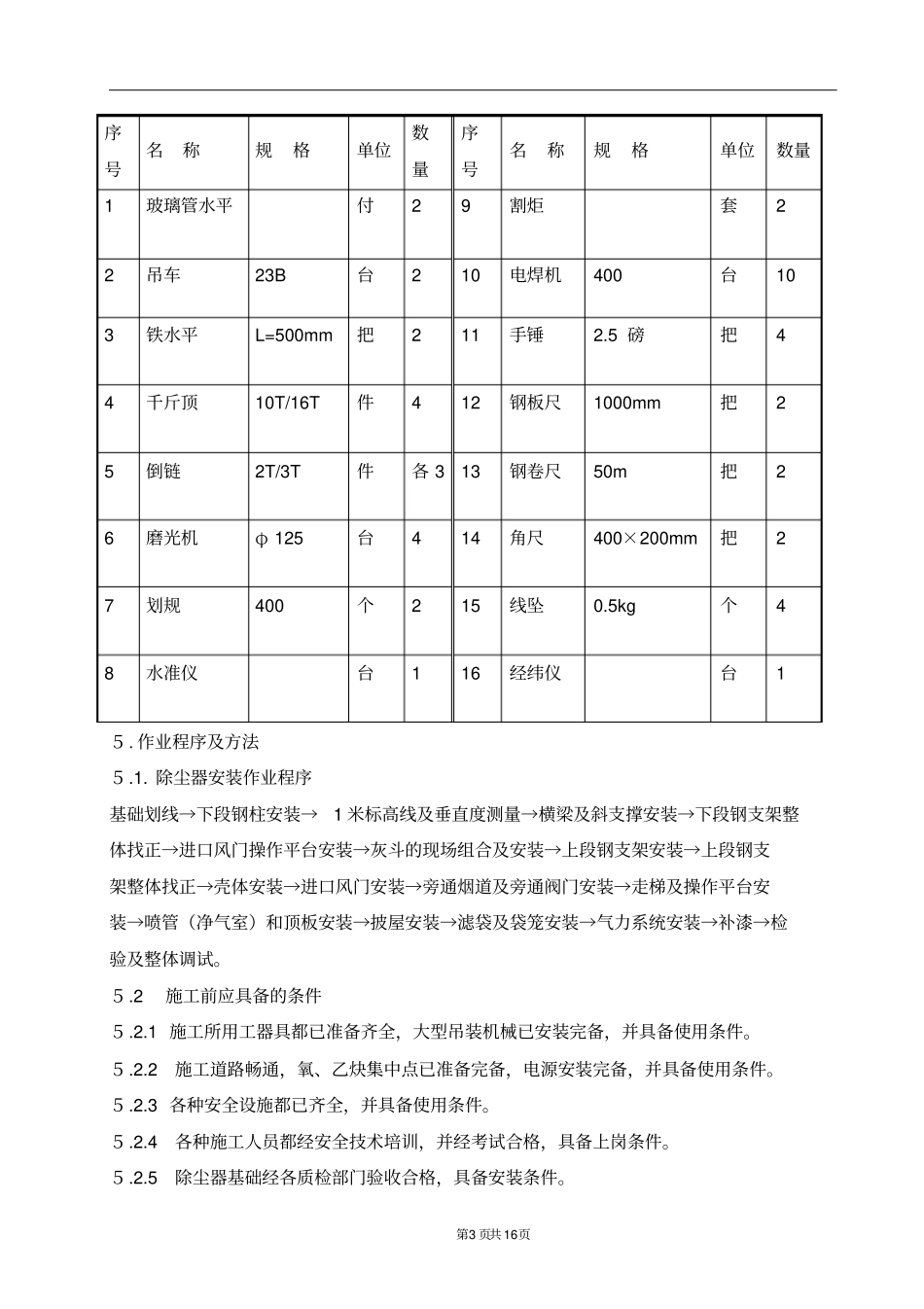

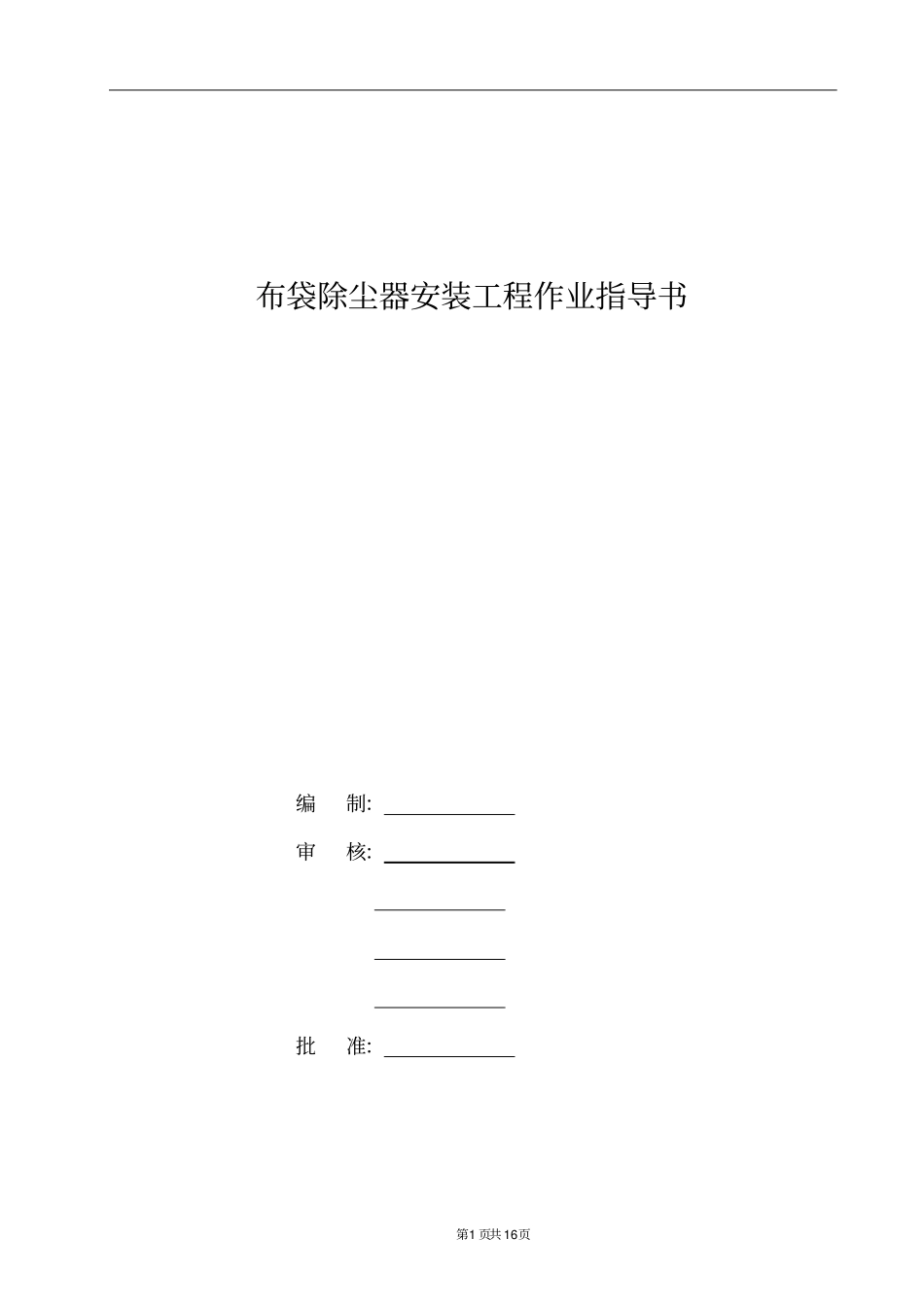

第1页共16页布袋除尘器安装工程作业指导书编制：审核：批准：第2页共16页1.工程简介本工程为热电厂扩能改造的配套工程，属自备、热电联产、孤立电站性质，主要承担钾肥项目的供热和供电。热电站一期建设规模3×25MW抽凝式汽轮发电机组＋3×160t/h煤粉锅炉，已于2008年建成投产。本工程为热电站扩能改造工程，建设1×50MW抽凝式汽轮发电机组＋1×330t/h煤粉锅炉。本脱硫除尘工程整体设置有预电除尘、干法烟气脱硫、布袋除尘装置各一套，采用一炉一塔独立单元的布置方式。烟气处理流程如下：锅炉→预电除尘器→干法脱硫反应塔→布袋除尘器→引风机→烟囱。对静电除尘器及布袋除尘器灰斗下设排灰，拟采用正压气力输送方式，除尘器落灰送往脱硫灰库。编制目的是为了除尘器顺利安装就位并且符合安装工艺要求，使工程安全优质地达到标准要求。1.1保证施工质量、施工进度、施工安全。1.2以设计图纸及相关规范为依据，切合实际地进行施工程序，施工技术上的指导。1.3作为施工技术交底的依据。1.4作为生产计划、调度、进度控制的依据。2.编制依据2.1厂家图纸和厂家安装说明书2.2《火电施工质量检验及评定标准》（锅炉篇）1996年版。2.3《电力建设施工及验收技术规范》。2.4《火电施工质量检验及评定标准》焊接篇2.5《电力建设施工及验收技术规范》火力发电厂焊接篇2.6《电力建设安全工作规程》DL5009-1-923.作业人员资格要求及施工需要的工机具3.1作业人员资格要求3.1.1参加作业人员均能熟悉图纸。3.1.2参加作业人员具有相关的工作经验。3.1.3作业人员能熟练使用工机具。3.1.4特殊工种必须持证上岗。3.1.5参加作业人员接受过安全教育并考试合格。3.1.6参加作业人员在作业前必须经过技术、质量、安全交底会签。3.2施工需要的工机、量具第3页共16页序号名称规格单位数量序号名称规格单位数量1玻璃管水平付29割炬套22吊车23B台210电焊机400台103铁水平L=500mm把211手锤2.5磅把44千斤顶10T/16T件412钢板尺1000mm把25倒链2T/3T件各313钢卷尺50m把26磨光机φ125台414角尺400×200mm把27划规400个215线坠0.5kg个48水准仪台116经纬仪台1５.作业程序及方法５.1.除尘器安装作业程序基础划线→下段钢柱安装→1米标高线及垂直度测量→横梁及斜支撑安装→下段钢支架整体找正→进口风门操作平台安装→灰斗的现场组合及安装→上段钢支架安装→上段钢支架整体找正→壳体安装→进口风门安装→旁通烟道及旁通阀门安装→走梯及操作平台安装→喷管（净气室）和顶板安装→披屋安装→滤袋及袋笼安装→气力系统安装→补漆→检验及整体调试。５.2施工前应具备的条件５.2.1施工所用工器具都已准备齐全，大型吊装机械已安装完备，并具备使用条件。５.2.2施工道路畅通，氧、乙炔集中点已准备完备，电源安装完备，并具备使用条件。５.2.3各种安全设施都已齐全，并具备使用条件。５.2.4各种施工人员都经安全技术培训，并经考试合格，具备上岗条件。５.2.5除尘器基础经各质检部门验收合格，具备安装条件。第4页共16页５.2.6组合平台搭设完毕。５.3设备检验：５.3.1现场到货的设备必须具有出厂合格证明，对没有出厂技术证明文件的设备，必须按规程进行检验，合格后方可使用。５.3.2设备应无裂纹、撞伤、压扁等缺陷，如有应通知质检部门进行处理决定。５.3.3设备的外形尺寸（包括外径、壁厚）应符合图纸要求，如不符合通知质检进部门进行解决，解决后方可使用。５.3.4设备的清点检查其数量是否齐全，尺寸规格、质量及用材等是否符合规定要求，以便发现问题及时处理。５.3.5基础清理：将基础表面清理干净，并将基础四周距上表面下方200mm范围内清理干净，以便中心线确定后把中心线引至基础四周。５.4作业方法：５.4.1基础划线：用经纬仪根据土建基准点确定基础纵横基准线，根据纵横基准线按照图纸尺寸把每一行每一列确定两点，位置选择最外基础，再用经纬仪根据已确定好的两点把每行每列的纵横基准中心线各确定两点，用墨线将每个基础的纵横方向两点连成一线并弹在基础表面作出标记，即为该基础的纵横中心点，然后根据纵横中心线确定四周的基础并作好标记。５.4.2钢支架安装５.4.2.1所有部件均应标有件号，划好中心线。５.4.2....
