干熄焦的原理及应用VIP免费

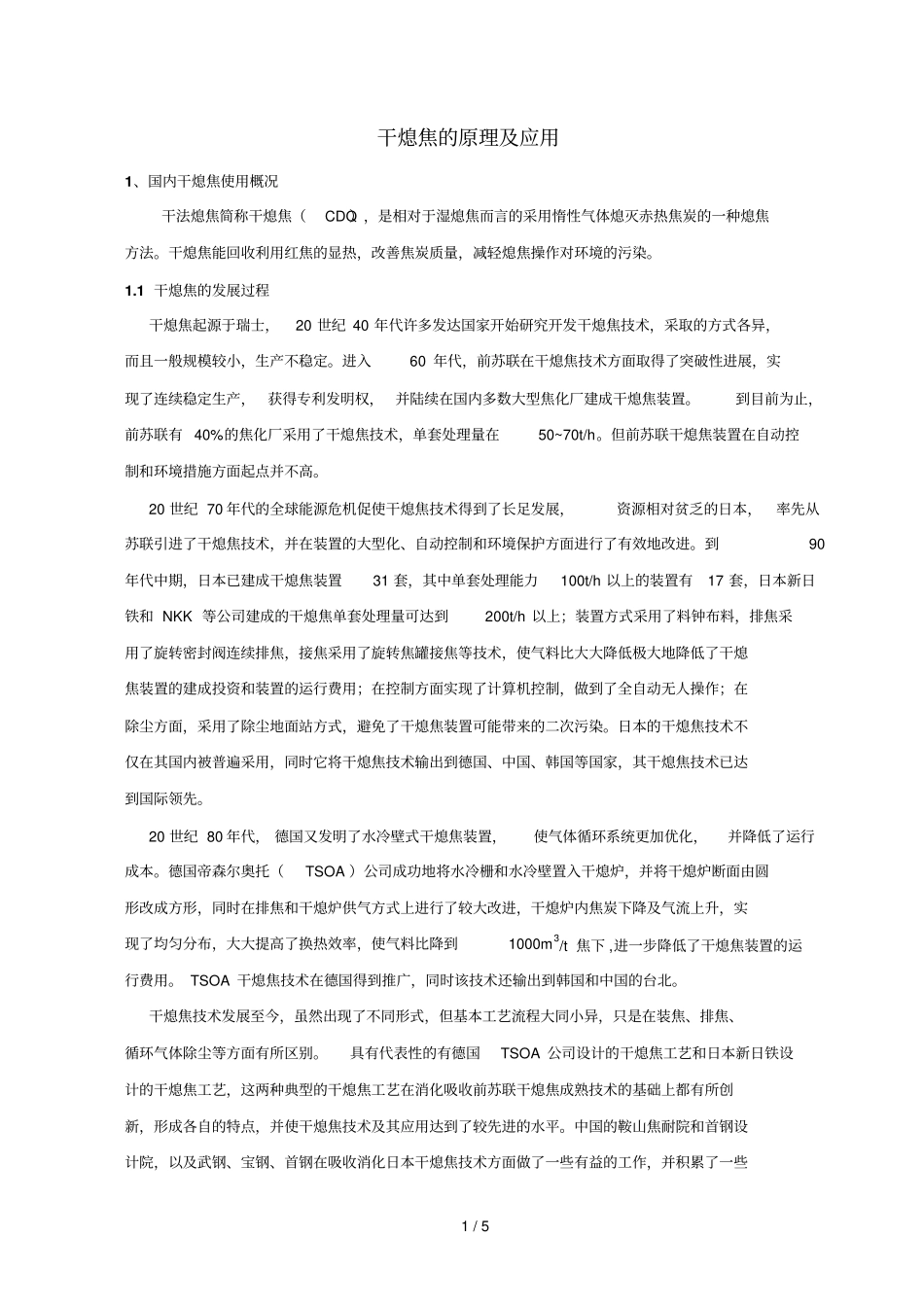

1/5干熄焦的原理及应用1、国内干熄焦使用概况干法熄焦简称干熄焦（CDQ），是相对于湿熄焦而言的采用惰性气体熄灭赤热焦炭的一种熄焦方法。干熄焦能回收利用红焦的显热，改善焦炭质量，减轻熄焦操作对环境的污染。1.1干熄焦的发展过程干熄焦起源于瑞士，20世纪40年代许多发达国家开始研究开发干熄焦技术，采取的方式各异，而且一般规模较小，生产不稳定。进入60年代，前苏联在干熄焦技术方面取得了突破性进展，实现了连续稳定生产，获得专利发明权，并陆续在国内多数大型焦化厂建成干熄焦装置。到目前为止，前苏联有40%的焦化厂采用了干熄焦技术，单套处理量在50~70t/h。但前苏联干熄焦装置在自动控制和环境措施方面起点并不高。20世纪70年代的全球能源危机促使干熄焦技术得到了长足发展，资源相对贫乏的日本，率先从苏联引进了干熄焦技术，并在装置的大型化、自动控制和环境保护方面进行了有效地改进。到90年代中期，日本已建成干熄焦装置31套，其中单套处理能力100t/h以上的装置有17套，日本新日铁和NKK等公司建成的干熄焦单套处理量可达到200t/h以上；装置方式采用了料钟布料，排焦采用了旋转密封阀连续排焦，接焦采用了旋转焦罐接焦等技术，使气料比大大降低极大地降低了干熄焦装置的建成投资和装置的运行费用；在控制方面实现了计算机控制，做到了全自动无人操作；在除尘方面，采用了除尘地面站方式，避免了干熄焦装置可能带来的二次污染。日本的干熄焦技术不仅在其国内被普遍采用，同时它将干熄焦技术输出到德国、中国、韩国等国家，其干熄焦技术已达到国际领先。20世纪80年代，德国又发明了水冷壁式干熄焦装置，使气体循环系统更加优化，并降低了运行成本。德国帝森尔奥托（TSOA）公司成功地将水冷栅和水冷壁置入干熄炉，并将干熄炉断面由圆形改成方形，同时在排焦和干熄炉供气方式上进行了较大改进，干熄炉内焦炭下降及气流上升，实现了均匀分布，大大提高了换热效率，使气料比降到1000m3/t焦下,进一步降低了干熄焦装置的运行费用。TSOA干熄焦技术在德国得到推广，同时该技术还输出到韩国和中国的台北。干熄焦技术发展至今，虽然出现了不同形式，但基本工艺流程大同小异，只是在装焦、排焦、循环气体除尘等方面有所区别。具有代表性的有德国TSOA公司设计的干熄焦工艺和日本新日铁设计的干熄焦工艺，这两种典型的干熄焦工艺在消化吸收前苏联干熄焦成熟技术的基础上都有所创新，形成各自的特点，并使干熄焦技术及其应用达到了较先进的水平。中国的鞍山焦耐院和首钢设计院，以及武钢、宝钢、首钢在吸收消化日本干熄焦技术方面做了一些有益的工作，并积累了一些2/5较为丰富的经验。目前，全国正在用于生产的干熄焦装置约130套。1.2炼焦工艺1.2.1高温炼焦烟煤隔绝空气加热到950～1050℃，经过干燥、热解、熔融、黏结、固化、收缩等过程最终制得焦炭，这一过程焦高温炼焦。焦炭是一种质地坚硬，以碳为主要成分的、含有裂纹和缺陷的不规则多孔体，呈银灰色。其真密度1.8～1.95g∕㎝3，视密度为0.80～1.08g∕㎝3，气孔率为35%～55%，堆密度为400～500㎏/m3。用肉眼观察焦炭都可以看到裂纹。焦炭主要用于高炉冶金，其次还用于铸造、气化和生产电石等，它们对焦炭有不同的要求，但高炉炼铁用焦炭的要求为最高，用量也最大。1.2.2焦炭生产过程洗煤：原煤在炼焦之前，先进行洗选。目的是降低煤中所含的灰分和去除其他杂质。配煤：将各种结焦性能不同的煤按一定比例配合炼焦。目的是在保证焦炭质量的前提下，扩大炼焦用煤的使用范围，合理地利用国家资源，并尽可能地多得到一些化工产品。炼焦：将配合好的煤装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一定时间，最后形成焦炭。将炉内推出的红热焦炭送去熄焦塔熄火，然后进行破碎、筛分、分级、外运。1.2.3炼焦的产品处理获得不同粒度的焦炭产品，分别送往高炉及烧结等用户。熄焦方法有干法和湿法两种。湿法熄焦是把红热焦炭运至熄焦塔，用高压水喷淋60～90s。干法熄焦是将红热的焦炭放入熄焦室内，用惰性气体循环回收焦炭的物理热，时间为2～4h。在炼焦过程中还会产生炼焦煤气及多种化学产品。焦炉煤气是烧结、...
