微机厂用电快速切换装置技术说明书概要VIP免费

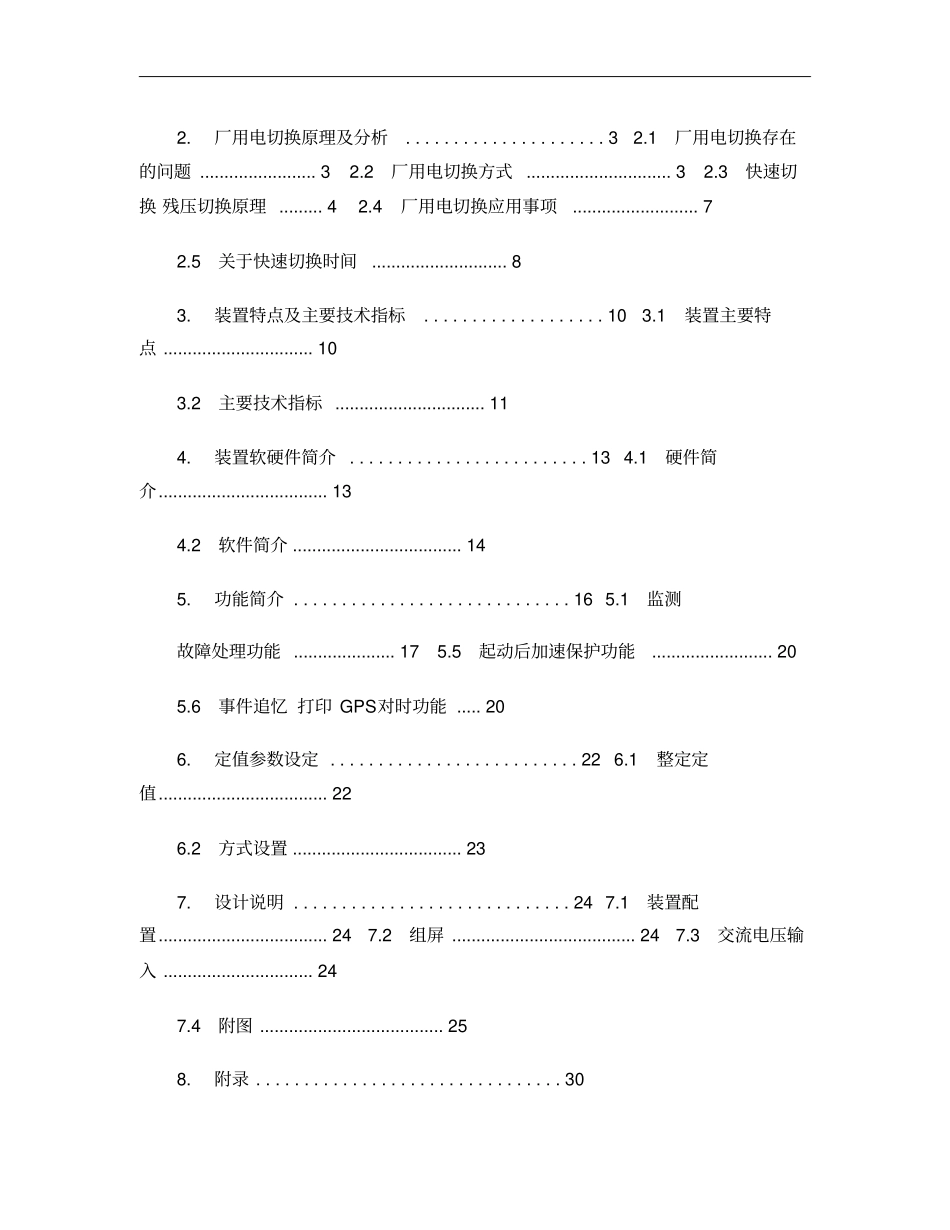

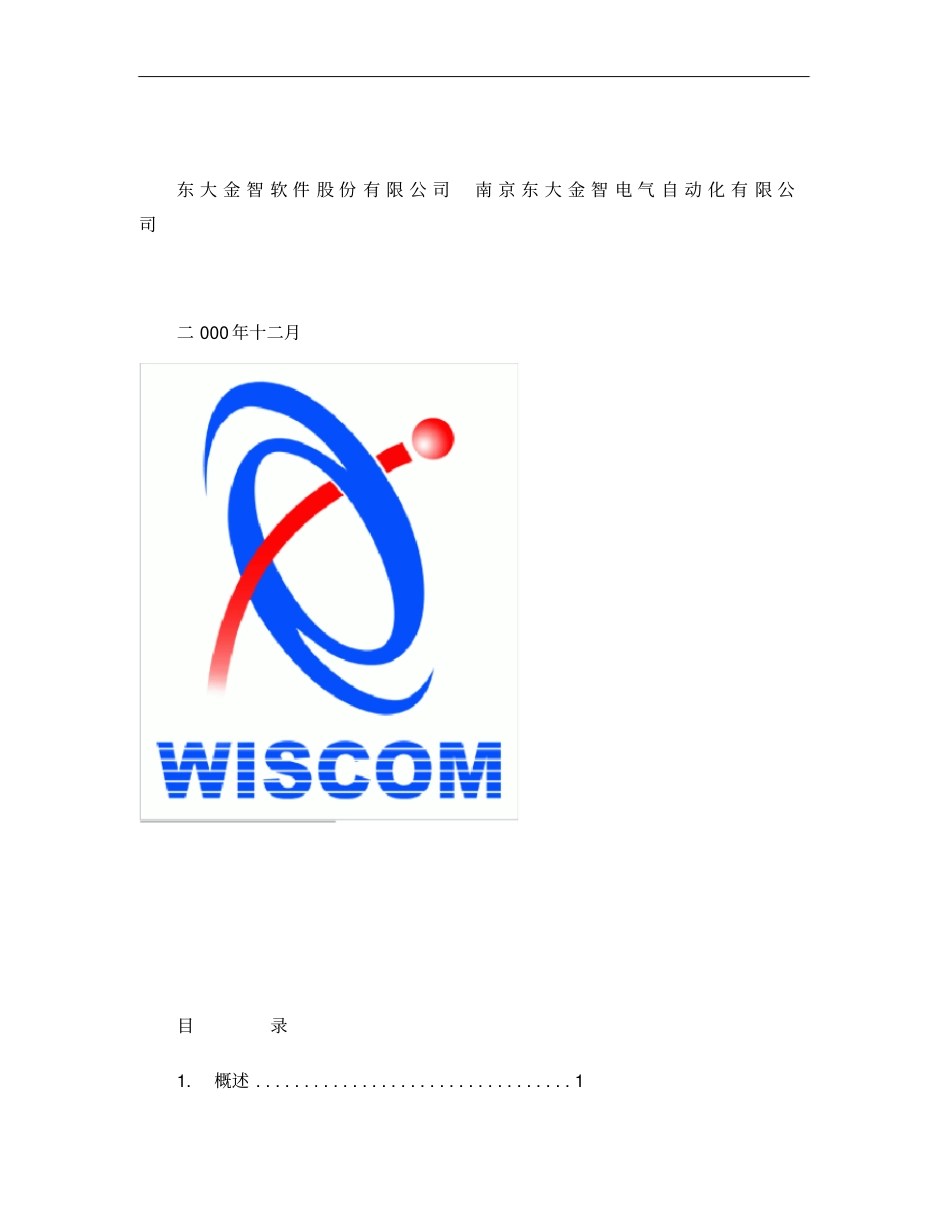

MFC2000-2型微机厂用电快速切换装置技术说明书东大金智软件股份有限公司南京东大金智电气自动化有限公司二000年十二月目录1.概述.................................12.厂用电切换原理及分析.....................32.1厂用电切换存在的问题........................32.2厂用电切换方式..............................32.3快速切换残压切换原理.........42.4厂用电切换应用事项..........................72.5关于快速切换时间............................83.装置特点及主要技术指标...................103.1装置主要特点...............................103.2主要技术指标...............................114.装置软硬件简介.........................134.1硬件简介...................................134.2软件简介...................................145.功能简介.............................165.1监测故障处理功能.....................175.5起动后加速保护功能.........................205.6事件追忆打印GPS对时功能.....206.定值参数设定..........................226.1整定定值...................................226.2方式设置...................................237.设计说明.............................247.1装置配置...................................247.2组屏......................................247.3交流电压输入...............................247.4附图......................................258.附录................................3011.概述MFC2000型微机厂用电快切装置或其它工业部门煤炭和冶金等有较多高压电动机负荷的场合的电源切换在电源切换时不能造成运行中断或设备冲击损坏或经低压继电器起动备用电源投入若合闸瞬间厂用母线反馈电压与备用电源电压间相角差较大将对电动机造成很大的合闸冲击也因切换时系统运行方式故障类型等因素如待残压衰减到一定幅值后投入备用电源母线电压和电动机的转速都下降很大在这种情况下另一方面由于电动机成组自起动电流很大从而导致自起动困难MFC2000型微机厂用电快切装置是为解决上述厂用电的安全运行问题东大电气系与望亭发电厂联合研制的高科技产品广泛征求了设计院参考吸收了引进工程中ASEA西门子微机型相应设备的先进设计思想和技术并于1997年8月通过鉴定300MW?á??ò?óD100多套装置在望亭华能苏州电厂上海吴泾电厂安徽洛河电厂广西桂林电厂四川广安电厂内蒙达拉特电厂青海桥头电厂山东十里泉电厂装置已经历了数十次事故切换和百余次正常切换动作正确率和切换成功率均达100%?Tò?ày?ü?ˉMFC2000-2型快切装置是MFC2000-1型装置的改进型继承了1型装置的成熟经验主从CPU分工协调又保证了切换速度及配置的灵活性采用汇编和C相结合的先进技术又充分发挥了C的强大功能增加了分支电流测量录波等其它实用功能采用大液晶显示屏能直接显示主接线并实时显示各种运行参数和状态既有485口接入DCS系统并开发了上位机应用软件定值修改以及录波分析2MFC2000微机快切装置获国家电力公司1998年度科技进步三等奖和华东电力集团公司1998年度科技进步二等奖32.厂用电切换原理及分析2.1.厂用电切换存在的问题大容量火电机组的特点之一是采用机电单元集控方式可靠性有着相当重要的影响发电机组对厂用电切换的基本要求是安全可靠而可靠性则体现为提高切换成功率以往的厂用电切换方式主要采用以下几种方式或经低压继电器起动备用电源投入短延时切换2在合闸回路中另串普通机电式或电子式同期检查继电器即残压切换以上几种厂用电切换方式都不能很好地满足安全性国内有关资料已经提供了不少同厂用电切换有关的问题和事故设备冲坏等厂用电切换不当引起的问题有些是明显的而有些是渐变的电动机或备用变受一两次冲击并不一定马上就损坏也并不一定引起足够的重视较长时间未发生问题并不意味着不存在隐患如某电厂600MW引进机组由于原设计不合理但这显然留下了更大的隐患某电厂由于工作电源与备用电源间电气距离很大,连正常切换都无法保证国内近几年的新建工程也基本采用了快速切换装置厂用电源采用新一代快速切换装置已毋容置疑...
