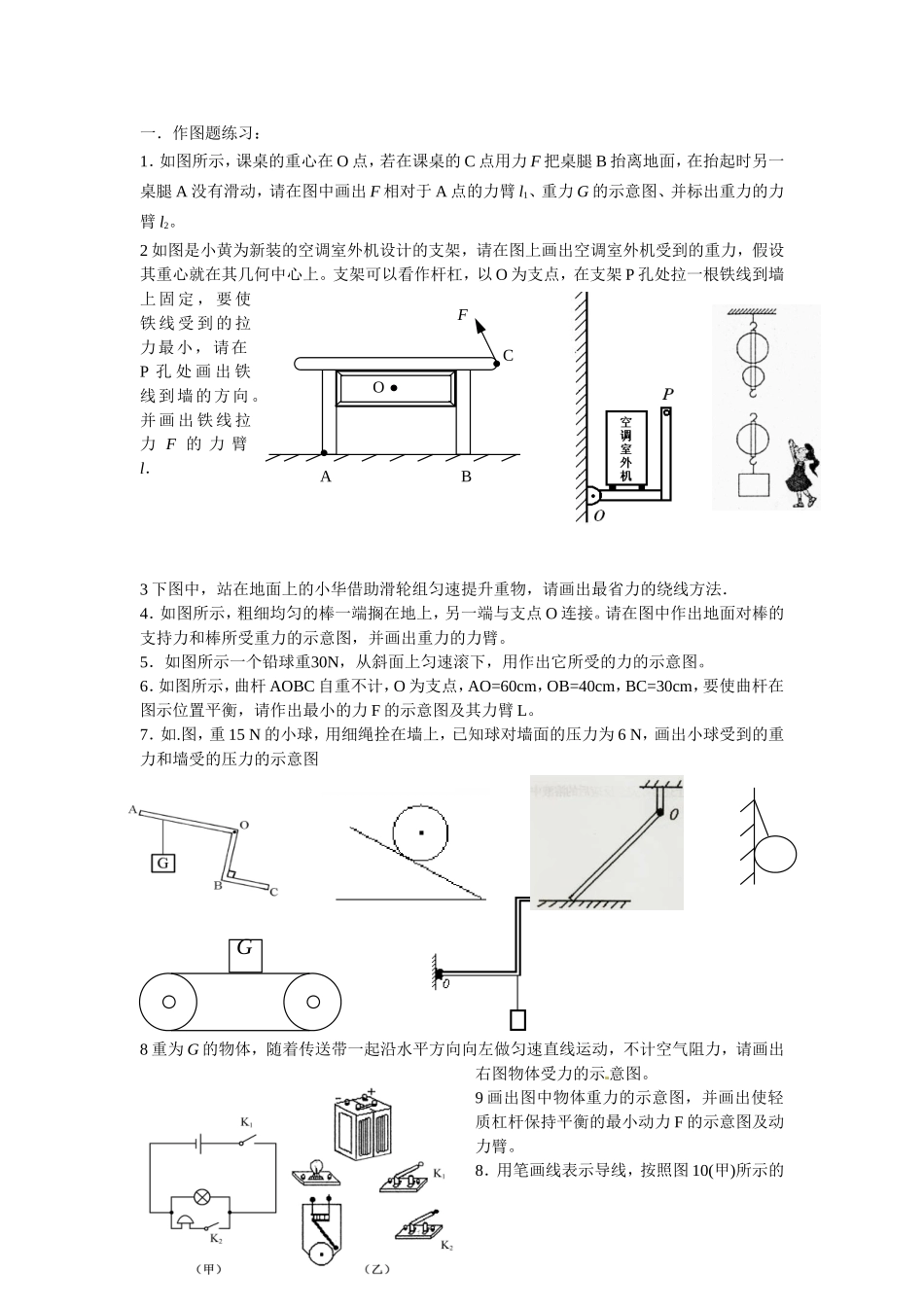

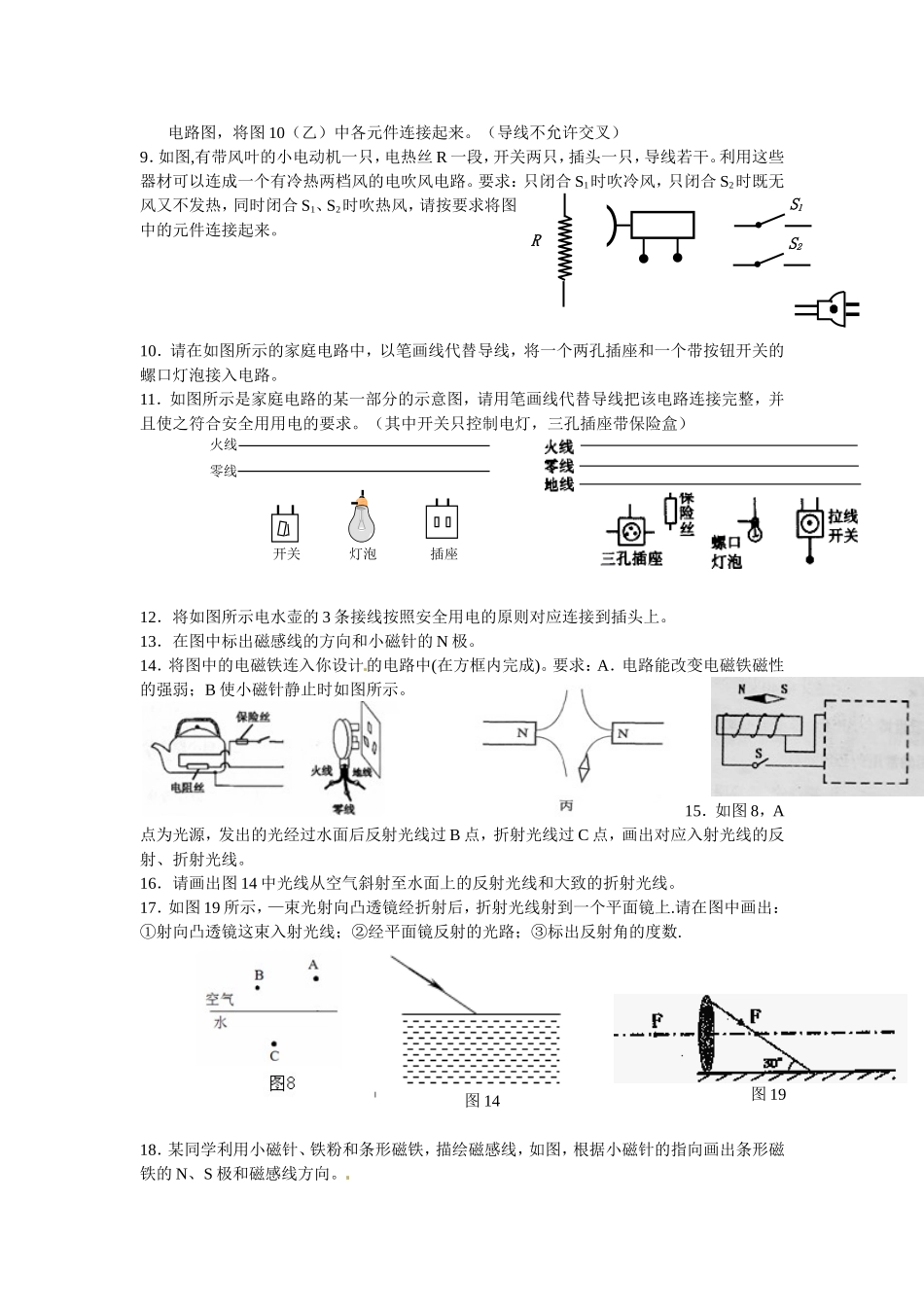

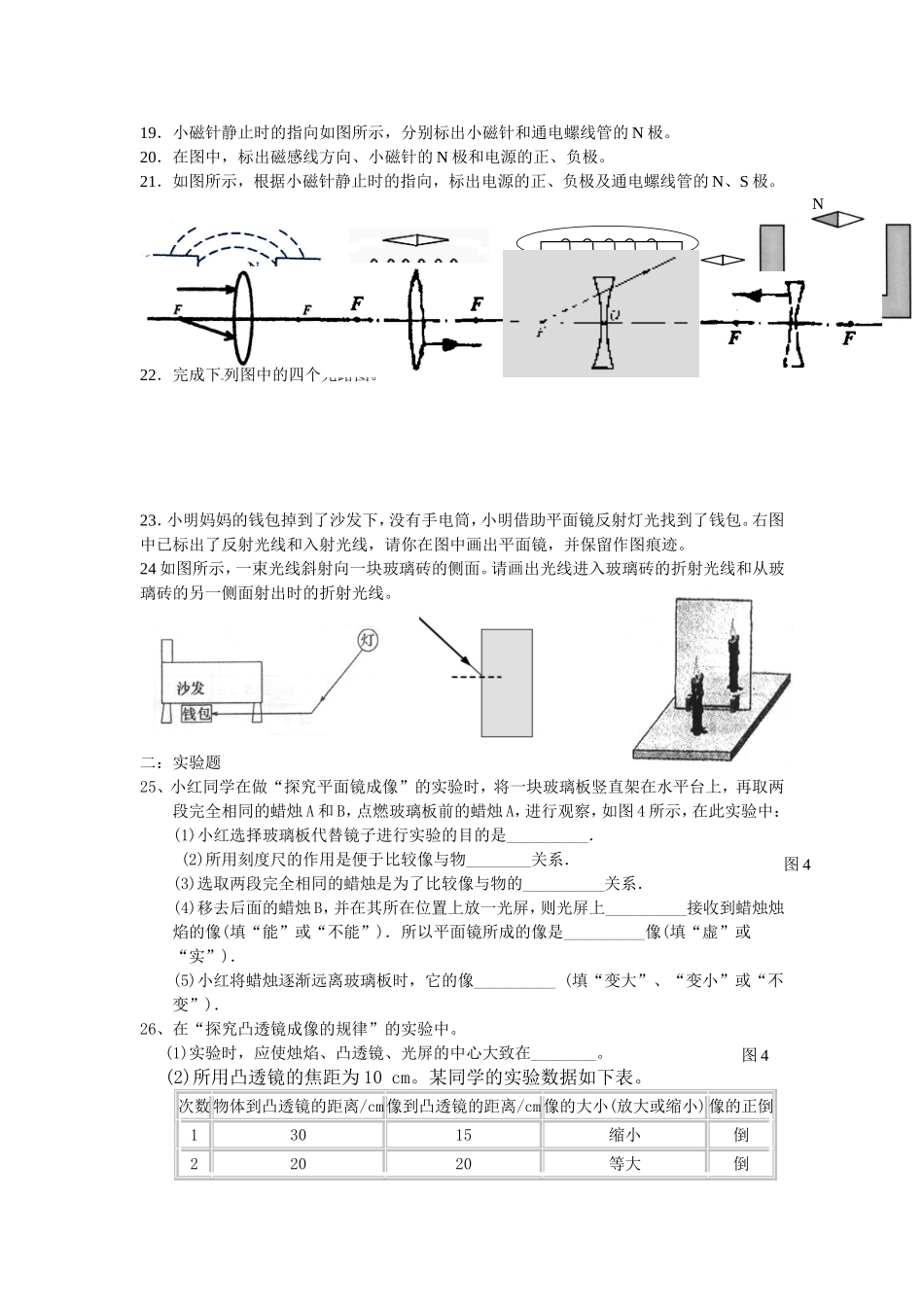

一．作图题练习：1．如图所示，课桌的重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂l1、重力G的示意图、并标出重力的力臂l2。2如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。支架可以看作杆杠，以O为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向。并画出铁线拉力F的力臂l．3下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．4．如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。请在图中作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。5．如图所示一个铅球重30N，从斜面上匀速滚下，用作出它所受的力的示意图。6．如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。7．如.图，重15N的小球，用细绳拴在墙上，已知球对墙面的压力为6N，画出小球受到的重力和墙受的压力的示意图8重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出右图物体受力的示意图。9画出图中物体重力的示意图，并画出使轻质杠杆保持平衡的最小动力F的示意图及动力臂。8．用笔画线表示导线，按照图10(甲)所示的ABCOFG开关灯泡插座火线零线电路图，将图10（乙）中各元件连接起来。（导线不允许交叉）[来源:学+科+网Z+X+X+K]9．如图,有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干。利用这些器材可以连成一个有冷热两档风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风，请按要求将图中的元件连接起来。10．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。11．如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。（其中开关只控制电灯，三孔插座带保险盒）12．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。13．在图中标出磁感线的方向和小磁针的N极。14．将图中的电磁铁连入你设计的电路中(在方框内完成)。要求：A．电路能改变电磁铁磁性的强弱；B使小磁针静止时如图所示。15．如图8，A点为光源，发出的光经过水面后反射光线过B点，折射光线过C点，画出对应入射光线的反射、折射光线。16．请画出图14中光线从空气斜射至水面上的反射光线和大致的折射光线。17．如图19所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：①射向凸透镜这束入射光线；②经平面镜反射的光路；③标出反射角的度数.18．某同学利用小磁针、铁粉和条形磁铁，描绘磁感线，如图，根据小磁针的指向画出条形磁铁的N、S极和磁感线方向。RS1S2图14图19电源S19．小磁针静止时的指向如图所示，分别标出小磁针和通电螺线管的N极。20．在图中，标出磁感线方向、小磁针的N极和电源的正、负极。21．如图所示，根据小磁针静止时的指向，标出电源的正、负极及通电螺线管的N、S极。22．完成下列图中的四个光路图。23．小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。24如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。二：实验题25、小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图4所示，在此实验中：(1)小红选择玻璃板代替镜子进行实验的目的是__________．(2)所用刻度尺的作用是便于比较像与物________关系．(3)选取两段完全相同的蜡烛是为了比较像与物的__________关系．(4)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像(填“能”或“不能”)．所以平面镜所成的像是__________像(填...
