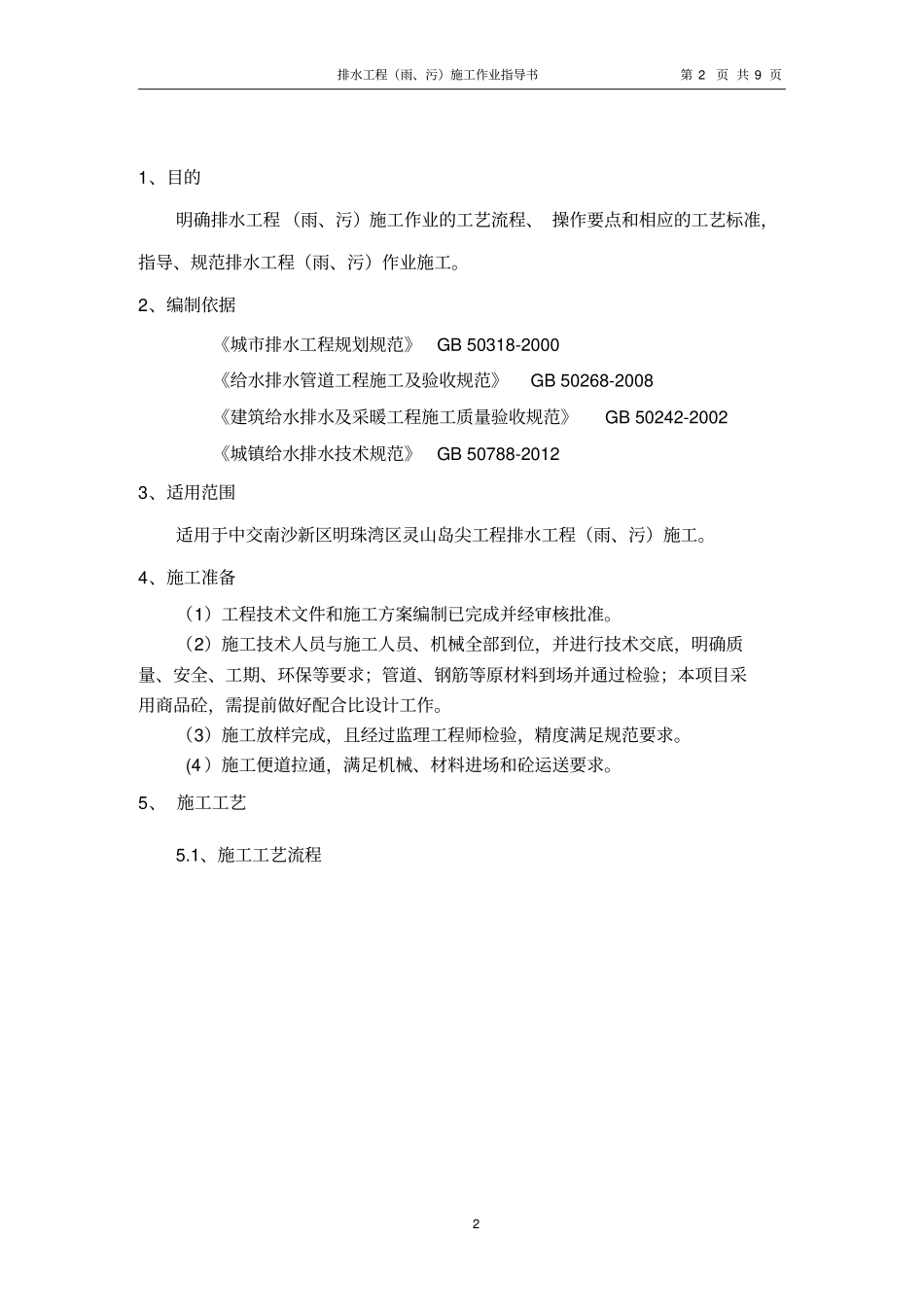

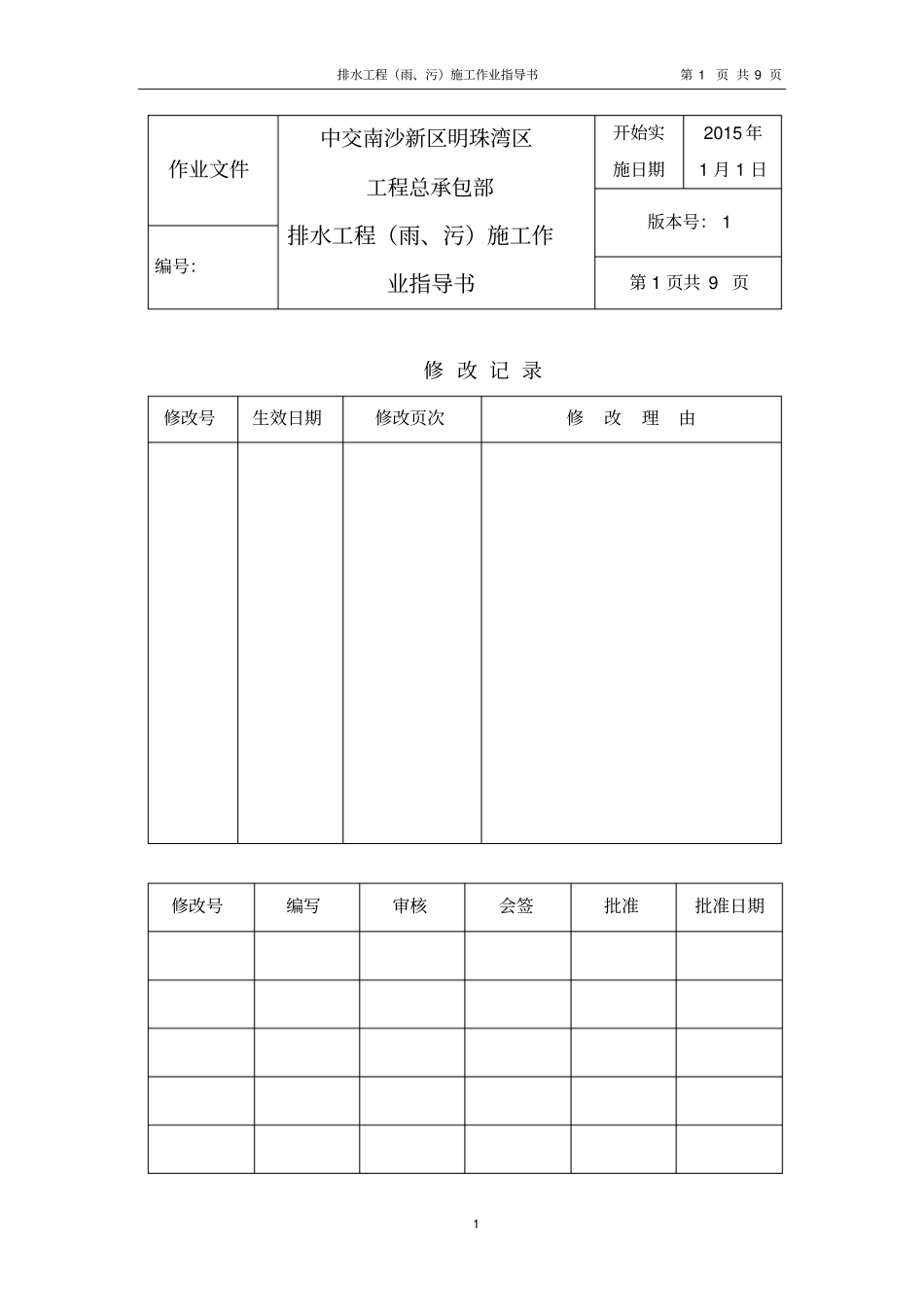

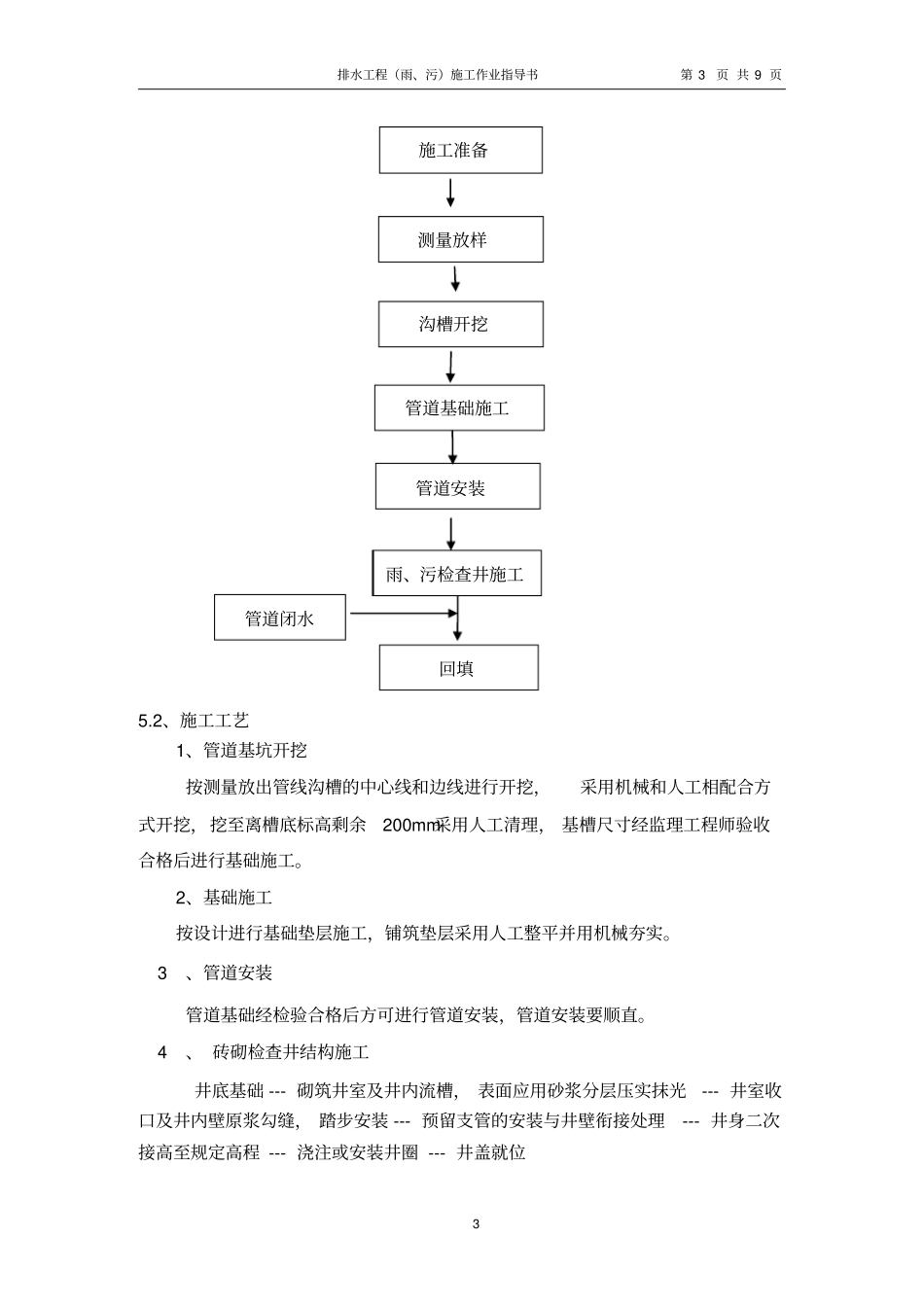

排水工程（雨、污）施工作业指导书第1页共9页1作业文件中交南沙新区明珠湾区工程总承包部排水工程（雨、污）施工作业指导书开始实施日期2015年1月1日版本号：1编号：第1页共9页修改记录修改号生效日期修改页次修改理由修改号编写审核会签批准批准日期排水工程（雨、污）施工作业指导书第2页共9页21、目的明确排水工程（雨、污）施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范排水工程（雨、污）作业施工。2、编制依据《城市排水工程规划规范》GB50318-2000《给水排水管道工程施工及验收规范》GB50268-2008《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《城镇给水排水技术规范》GB50788-20123、适用范围适用于中交南沙新区明珠湾区灵山岛尖工程排水工程（雨、污）施工。4、施工准备（1）工程技术文件和施工方案编制已完成并经审核批准。（2）施工技术人员与施工人员、机械全部到位，并进行技术交底，明确质量、安全、工期、环保等要求；管道、钢筋等原材料到场并通过检验；本项目采用商品砼，需提前做好配合比设计工作。（3）施工放样完成，且经过监理工程师检验，精度满足规范要求。(4）施工便道拉通，满足机械、材料进场和砼运送要求。5、施工工艺5.1、施工工艺流程排水工程（雨、污）施工作业指导书第3页共9页35.2、施工工艺1、管道基坑开挖按测量放出管线沟槽的中心线和边线进行开挖，采用机械和人工相配合方式开挖，挖至离槽底标高剩余200mm采用人工清理，基槽尺寸经监理工程师验收合格后进行基础施工。2、基础施工按设计进行基础垫层施工，铺筑垫层采用人工整平并用机械夯实。3、管道安装管道基础经检验合格后方可进行管道安装，管道安装要顺直。4、砖砌检查井结构施工井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装井圈---井盖就位雨、污检查井施工沟槽开挖管道安装管道基础施工回填管道闭水测量放样施工准备排水工程（雨、污）施工作业指导书第4页共9页4砖砌检查井施工方法①、井底基础应与管道基础同时施工。②、砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。③、排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。④、砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。⑤、砖砌检查井的踏步应随砌随安，位置之前，踏步安装后在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。⑥、砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。⑦、当砖砌井身不能一次砌完，在二次接高时，应将原砖面得泥土杂物清理干净，再用水清洗砖面并浸透。⑧、砖砌检查井接入圆管的管口应予井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。管子穿越井室壁或井底，应刘有30-50mm的环缝，用油麻、水泥砂浆，油麻-石棉水泥或黏土填塞并捣实。⑨、砖砌检查井砌筑至规定高程后，应及时浇注或安装井圈，盖好井盖。5、钢筋砼结构检查井施工⑴、测量放样施工前按设计要求放样，放出井位中心点和边线位置，并复核基础面高程、平面尺寸是否符合要求。⑵、钢筋工程①进场钢筋符合设计和规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋排水工程（雨、污）施工作业指导书第5页共9页5的场地上方要遮盖，钢筋放在支墩上，离地净距大于15cm。②保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。③钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为...
