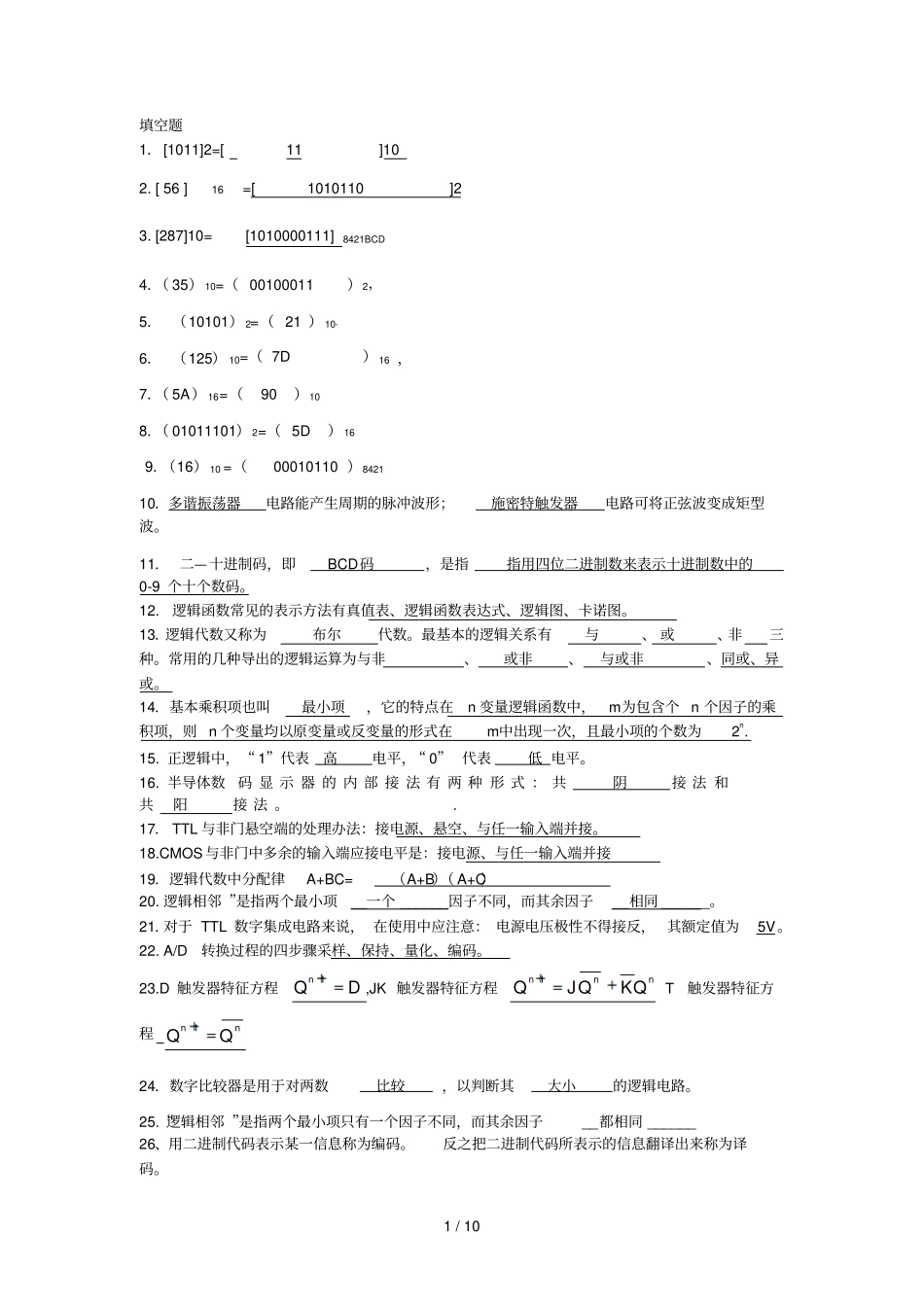

1/10填空题1．[1011]2=[11]102.[56]16=[1010110]23.[287]10=[1010000111]8421BCD4．（35）10=（00100011）2，5．（10101）2=（21）10，6．（125）10=（7D）16，7．（5A）16=（90）108．（01011101）2=（5D）169．（16）10=（00010110）842110．多谐振荡器电路能产生周期的脉冲波形；施密特触发器电路可将正弦波变成矩型波。11．二—十进制码，即BCD码，是指指用四位二进制数来表示十进制数中的0-9个十个数码。12.逻辑函数常见的表示方法有真值表、逻辑函数表达式、逻辑图、卡诺图。13．逻辑代数又称为布尔代数。最基本的逻辑关系有与、或、非三种。常用的几种导出的逻辑运算为与非、或非、与或非、同或、异或。14．基本乘积项也叫最小项，它的特点在n变量逻辑函数中，m为包含个n个因子的乘积项，则n个变量均以原变量或反变量的形式在m中出现一次，且最小项的个数为2n.15.正逻辑中，“1”代表高电平，“0”代表低电平。16.半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。.17．TTL与非门悬空端的处理办法：接电源、悬空、与任一输入端并接。18.CMOS与非门中多余的输入端应接电平是：接电源、与任一输入端并接19．逻辑代数中分配律A+BC=（A+B）（A+C）20.逻辑相邻”是指两个最小项__一个______因子不同，而其余因子__相同______。21．对于TTL数字集成电路来说，在使用中应注意：电源电压极性不得接反，其额定值为5V。22.A/D转换过程的四步骤采样、保持、量化、编码。23.D触发器特征方程Dn1Q,JK触发器特征方程nnnQKQJ1QT触发器特征方程nnQ1Q24．数字比较器是用于对两数比较，以判断其大小的逻辑电路。25.“逻辑相邻”是指两个最小项只有一个因子不同，而其余因子__都相同______26、用二进制代码表示某一信息称为编码。反之把二进制代码所表示的信息翻译出来称为译码。2/1027．触发器是指能够存贮一位二进制数字信号的基本逻辑单元电路。28．边沿触发器是指控制在某一时刻（CP的上升沿或下降沿）进行翻转的触发器。。29、在任何时刻，输出状态只决定于同一时刻各输入状态的组合，而与先前状态无关的逻辑电路称为组合逻辑电路，而若逻辑电路的输出状态不仅与输出变量的状态有关，而且还与系统原先的状态有关，则称其为时序逻辑电路30、.四位双向移位寄存器T4194的功能表如表所示。由功能表可知，要实现保持功能，应使1DR，当1DR，S1=1，S0=0时，电路实现左移功能。31、在同步计数器中，各触发器的CP输入端应接同一时钟脉冲。某计数器的状态转换图如图所示，试问该计数器是一个七进制减法计数器，它有七个有效状态，一个无效状态，能（能、不能）自启动，需要三个触发器构成。32、多谐振荡器电路能产生周期的脉冲波形；施密特触发器电路可将正弦波变成矩型波。33、单稳态触发器的特点是电路有一个稳态和一个暂稳态选择题1.单稳态触发器不具备的特点是：（D）A、电路有一个稳态，一个暂稳态；B、在外加信号作用下，由稳态翻转到暂稳态；C、电路会自行由暂稳态返回到稳态；D、具有滞回电压传输特性。2.电路如右图所示，这是由555定时器构成的：（B）A、多谐振荡器B、单稳态触发器C、施密特触发器D、双稳态触发器3/103．由JK触发器实现T’触发器时，则JK取值（D）A）J=0，K=1B）J=0，K=1C）J=1，K=0D）J=1，K=14．十进制整数转换为二进制数的方法是：（D）（A）；乘2取整，顺序排列（B）、除2取余，顺序排列；（C）、乘2取整，逆序排列；（D）、；除2取余，逆序排列5.CBCABCDAB(A)(A)CAB(B)DCEDABA(C)DCEBDBA(D)BDA6．指出四变量A、B、C、D的最小项应为（D）A、);(DCABB、;DCBAC、;DCBAD、;CDBA7．一位十六进制数可以用C位二进制数来表示。A.１B.２C.４D.168.由JK触发器实现T’触发器时，则JK取值（D）（A）J=0，K=1（B）J=0，K=1（C）J=1，K=0（D）J=1，K=1９.一位十六进制数可以用C位二进制数来表示。A.１B.２C.４D.16１０.TTL与非门电路的输入端对地电阻RL>RON则输出（C）（A）高阻（B）高电平（C）低电平（D）无影响11．OC门可实现（D）功能。（A）或非（B）线或（C）与非（D）线与12.在数字电路中，晶体管的工作状态为：（D）A、饱和；B、放大；C、饱和或放大；D、饱和或截...
