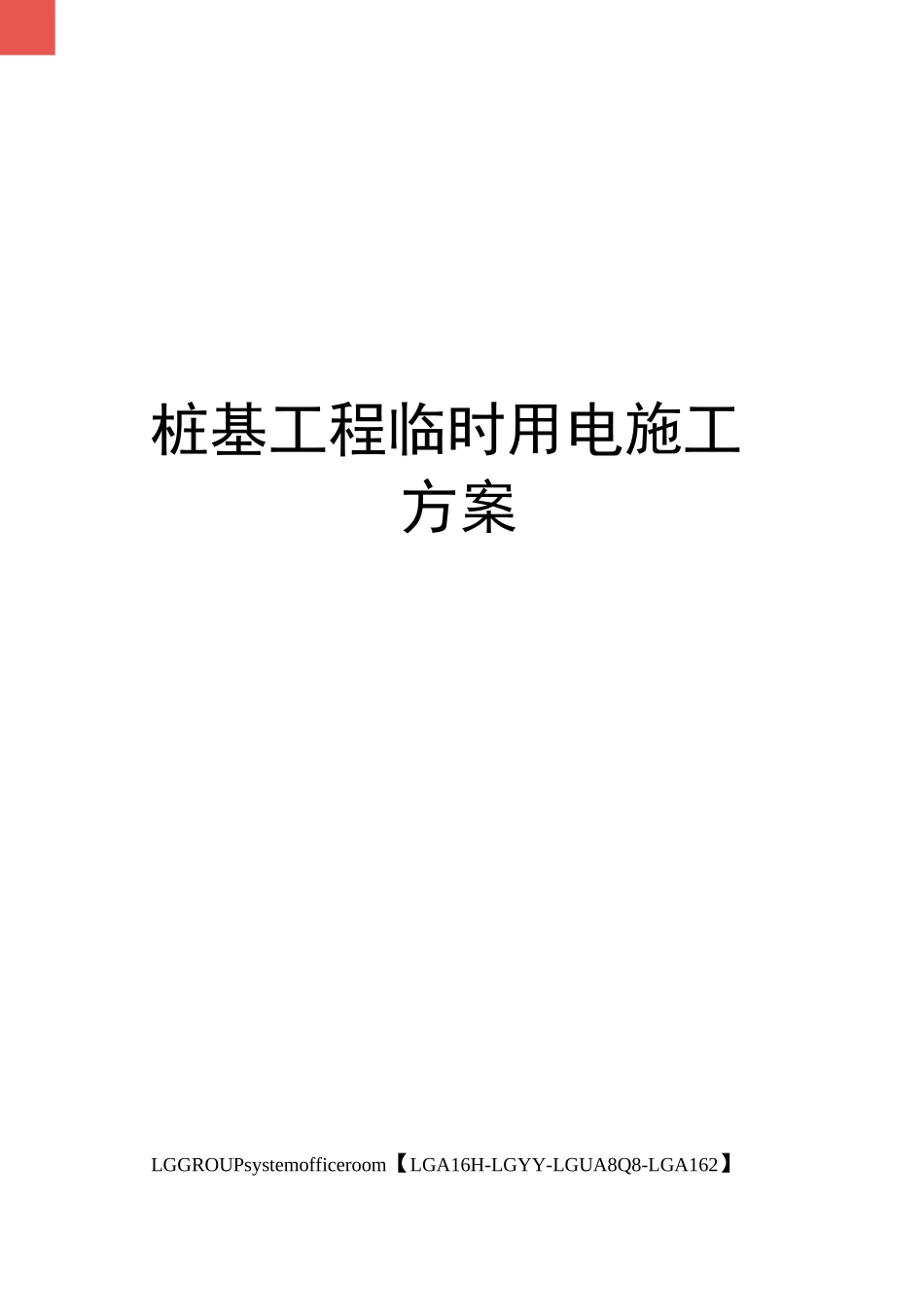

桩基工程临时用电施工方案VIP免费

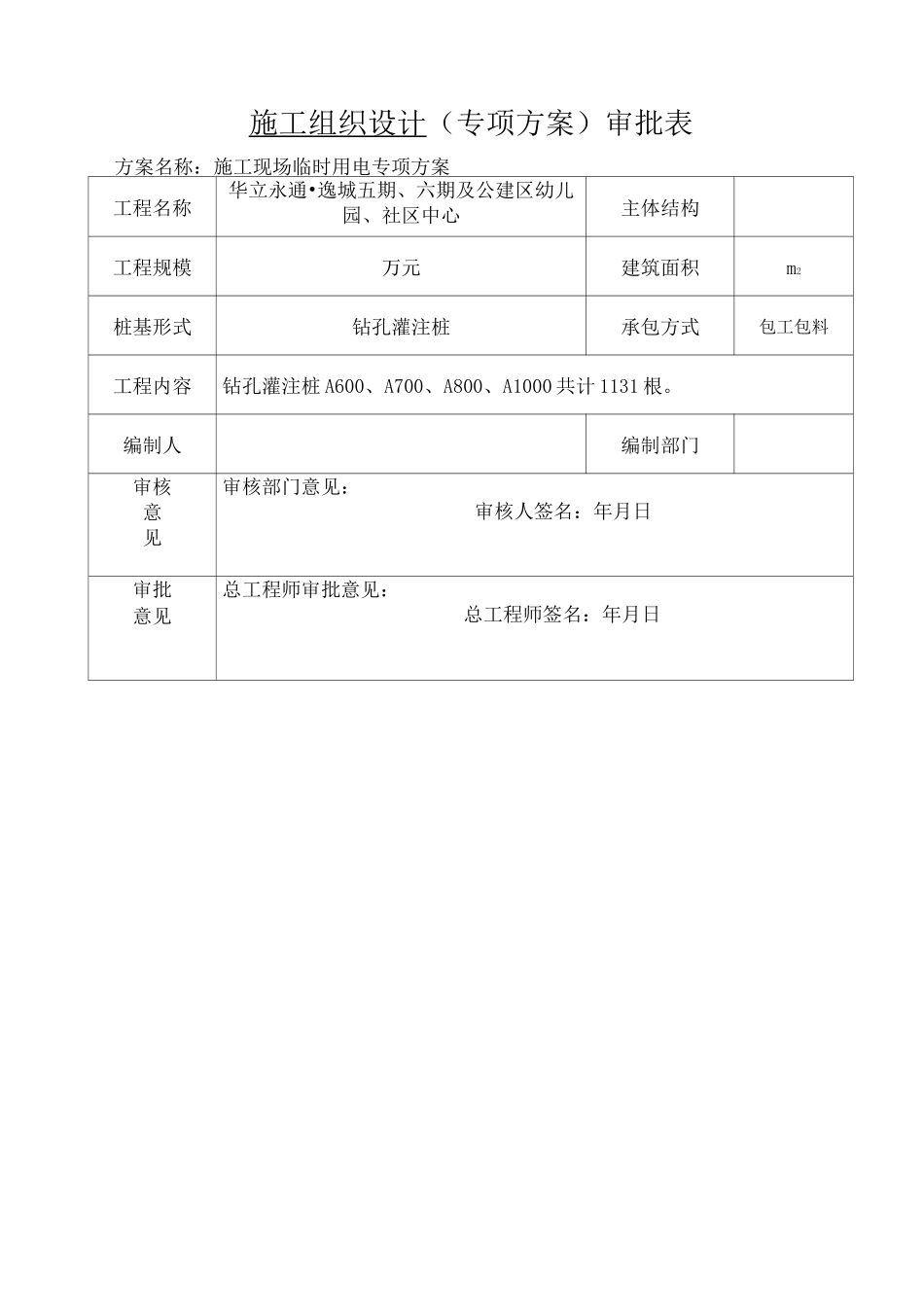

桩基工程临时用电施工方案LGGROUPsystemofficeroom【LGA16H-LGYY-LGUA8Q8-LGA162】\编审审制核批大有环境有限公司2013年10月日华立永通.逸城五期、六期及公建区幼儿园、社区中心工程桩基工程施工现场临时用电专项方案施工组织设计（专项方案）审批表方案名称：施工现场临时用电专项方案工程名称华立永通•逸城五期、六期及公建区幼儿园、社区中心主体结构工程规模万元建筑面积m2桩基形式钻孔灌注桩承包方式包工包料工程内容钻孔灌注桩A600、A700、A800、A1000共计1131根。编制人编制部门审核意见审核部门意见：审核人签名：年月日审批意见总工程师审批意见：总工程师签名：年月日华立永通.逸城五期、六期及公建区幼儿园、社区中心桩基工程桩基工程临时用电施工方案一、编制依据：1、施工现场临时用电安全技术规范（JGJ46—2005）2、建设工程施工现场供用电安全规范（GB50194—93）3、建筑电器安装工程施工质量验收规范（GB50303—2011）4、工程图纸及施工组织设计二、工程概况：1、工程名称:华立永通.逸城五期、六期及公建区幼儿园、社区中心桩基工程；2、工程地点：富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期，西北接江滨东大道；3、工程规模：桩基采用钻孔灌注桩，本次施工总工程量为钻孔桩1131根。4、工程概况：拟建华立永通逸城五期、六期及公建区幼儿园、社区中心位于富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期，西北接江滨东大道（原杭富沿江公路）。工程总用地面积为，总建筑面积为，（含地下建筑面积），主要由8幢16~17层住宅楼、1幢3层幼儿园、2幢5层社区中心楼及其它附属建筑物组成，高层区下设单层整体地下室，基础形式采用桩基础由浙江省建筑设计研究院设计。本工程±相当于黄海高程，推平后的场地绝对高程约为9m。本标段配备的施工机械为GZ-20静力压桩机4台，GPS-10型钻机10台，制作钢筋笼的电焊机4台。三、施工用电布置原则1、施工现场临时用电工程专用的电源中性点直接接地的220/380V三相五线制低压电力系统，必须符合下列规定：1）采用三级配电系统；2）采用TN—S接零保护系统；3）采用三级漏电保护系统。2、临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3、临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。4、临时用点工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。5、在施工现场专用变压器的供电的TN—S接零保护系统中，电器设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。6、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。7、工作零线（N线）必须通过总漏电保护器。8PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。9、做防雷接地机械上的电气设备，连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用一接地体，但接地电阻应符合重复接地电阻值的要求。10、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。四、施工用电计算：1、用电量计算1）、主要用电设备表名称功率（kW）数量总功率（kW）GZ-20504200GPS-10钻机5010500电焊机324128室外照明20室内照明20注：电焊机用于制作及焊接钢筋笼、桩机维修。（2）、用电总功率及电流计算1）、1号变压器用电总功率及电流计算（GPS-10钻机6台、电焊班组及生活区照明）P=（K1SP1/cos©+K2AP2+K3》P3+K4》P4）cos©（取）功率系数电动机功率总和：工P1/cosd=120/cos©二400KW电焊班用电总和：》P2=128KW室外照明用电总和：工P3=20KW室内照明用电总和：工P4=20KW现场用电总和：》P=X（K1X2P1/cos©+K2SP2+K3X2P3+K4X2P4）=*（*300+*128+20*+20）=338KVA现场生产1号线路用电总线面积计算：工作电流I总线二（K*P总）/（*U线*cos©）=*33...
