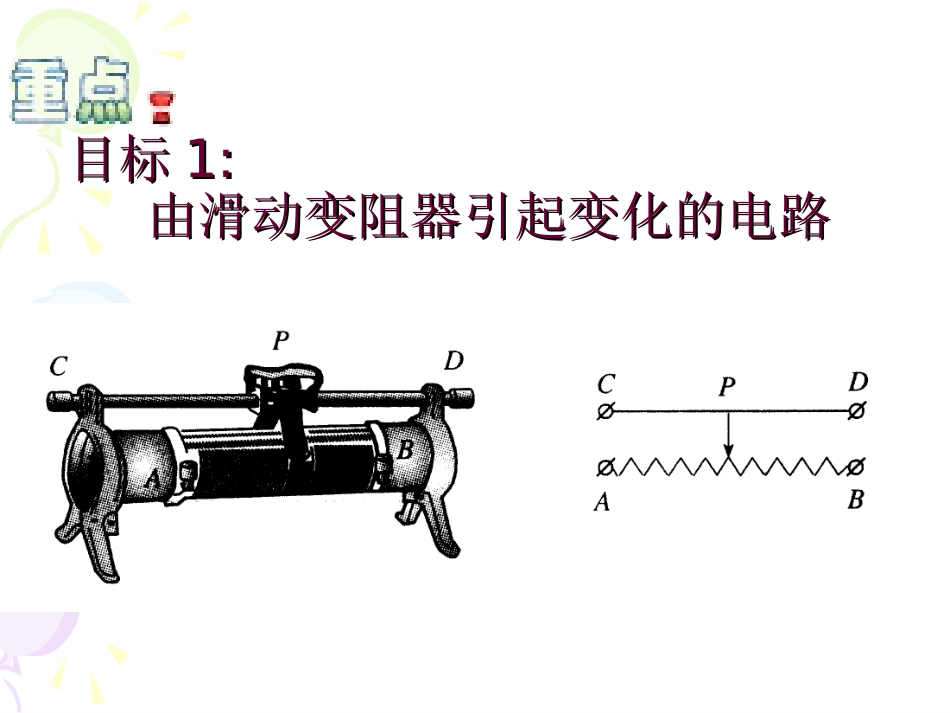

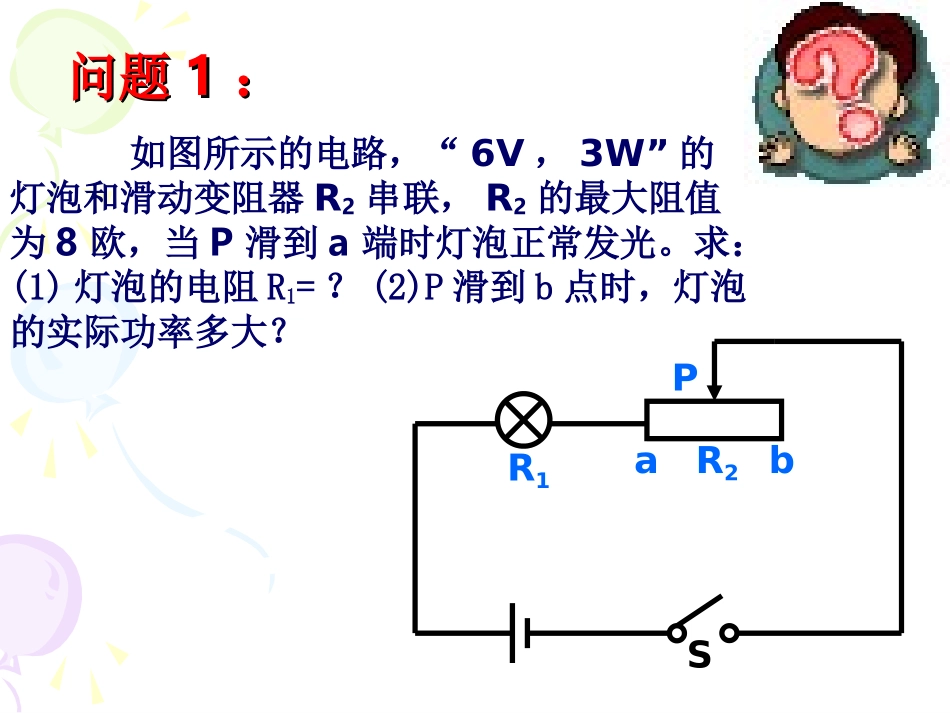

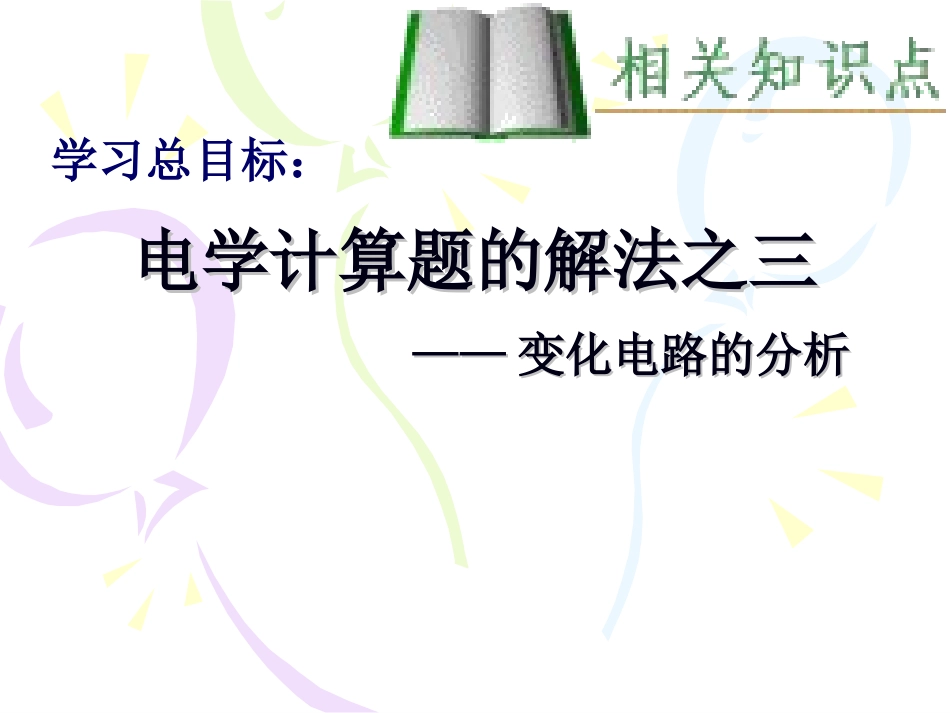

电学计算题的解法之三电学计算题的解法之三————变化电路的分析变化电路的分析学习总目标：目标目标1:1:由滑动变阻器引起变化的电路由滑动变阻器引起变化的电路问题问题11：：R1R2abPS如图所示的电路，“6V，3W”的灯泡和滑动变阻器R2串联，R2的最大阻值为8欧，当P滑到a端时灯泡正常发光。求：(1)灯泡的电阻R1=？(2)P滑到b点时，灯泡的实际功率多大？R1R2abPPS分析计算：分析计算：如图所示的电路，“6V，3W”的灯泡和滑动变阻器R2串联，R2的最大阻值为8欧，当P滑到a端时灯泡正常发光。求：(1)灯泡的电阻R1=？(2)P滑到b点时，灯泡的实际功率多大？分析：1、P滑到a端时，只有R1上有电流，灯泡正常发光即U总=U1=6VI1=P1/U1=3W/6V=0.5AR1=U1/I1=6V/0.5A=12Ω2、P滑到b端时R1与R2串联电路变化时不变的量是U总=6VR1=12ΩR2=8ΩR总=R1+R2=12Ω+8Ω=20ΩI总=u总/R总=6V/20Ω=0.3AI1’=0.3AU1’=I1’·R1’=0.3Ax12Ω=3.6VP1’=U1’xI1’=3.6Vx0.3A=1.08WP课堂练习：课堂练习：如图所示，电源电压为6伏：R1是一个小电热器，滑动变阻器R2的阻值可在0-20欧之间调节．当滑片P在R2的a端时，电流表的示数为0.2安．(1)求此时R1在2分钟内产生的热量，(2)求滑片P移至R2的中点时电路消耗的总功率。AR1R2ab分析：（1）P在a点时（2）P在中点时目标目标2:2:由开关引起变化的电路由开关引起变化的电路实物图符号问题问题22：：如图：当S1、S2都闭合时，电流表的读数是3安，R1、R2的总功率是18W；开关S1闭合，S2断开时，电流表的读数是1安。求(1)当S1闭合，S2断开，R1的功率(2)R2的阻值。AR1R2S2S1分析计算：分析计算：如图：当S1、S2都闭合时，电流表的读数是3安，R1、R2的总功率是18W；开关S1闭合，S2断开时，电流表的读数是1安。求(1)当S1闭合，S2断开，R1的功率(2)R2的阻值。AR1R2S2S1分析：1、S1、S2都闭合时R1与R2并联，电流读数3安即I总=3A，P总=18W得U总=P总/I总=18W/3A=6V2、S1闭合，S2断开时。只有R1上有电流，电路变化时U总=6V电流表示数1安即I1=1AU1=U总=6VP1=U1×I1=6V×1A=6WI2=I总—I1=3A—1A=2AU2=U1=U总=6VR2=U2/I2=6V/2A=3Ω课堂练习：课堂练习：如图17所示，电阻R1=10Ω，R2阻值为30Ω，当开关S闭合时，安培表的示数为0.6A，则电源电压是多少?当S断开时，通电1分钟，电流通过R2所做的功是多少?AR1R2S分析：（1）当开关S闭合时（2）当开关S断开时归纳总结：归纳总结：做电学计算题的方法：’’1、2、3、4”1、一个电路（即始终围绕对电路的分析）2、两个不变（即电源电压，定值电阻的阻值不变）3、三个物理量[即电流（I），电压（U），电阻（R）]I=U/RQ=I2Rt4、四个公式即：W=UItP=UI如图所示，定值电阻R1的阻值为10欧，滑动变阻器R的阻值变化范围是0-20欧，当滑片P移到R的最左端时，电流表的示数为0.6安，当滑片P移到R的最右端时电流表和电压表的示数各是多少?练习题练习题11：：AVPR1R2S如图所示，电阻R2=120欧，电源电压保持不变。当开关S1、S2、S3都闭合时，通过R1的电流是0.6安，通过R2的电流是0.2安；当S1闭合，S2、S3断开时，通过R1的电流是0.4安，这时电灯L恰好正常发光，求电灯L的额定电功率。练习题练习题22：：R1R2LS3S2S1在图甲所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω2A”字样。闭合开关S后，电流表A1和A2的示数分别如图乙所示。求：（1）电阻R2的阻值；（2）通电10秒钟，电流通过电阻R2所做的功W2；PA1A2R2R1S（3）重新移动滑动变阻器R1的滑片P，使两个电流表指针偏离零刻度的角度恰好相同，求此时变阻器R1消耗的功率P1。
