中考专题复习《欧姆定律-变化的电路》课件VIP专享VIP免费

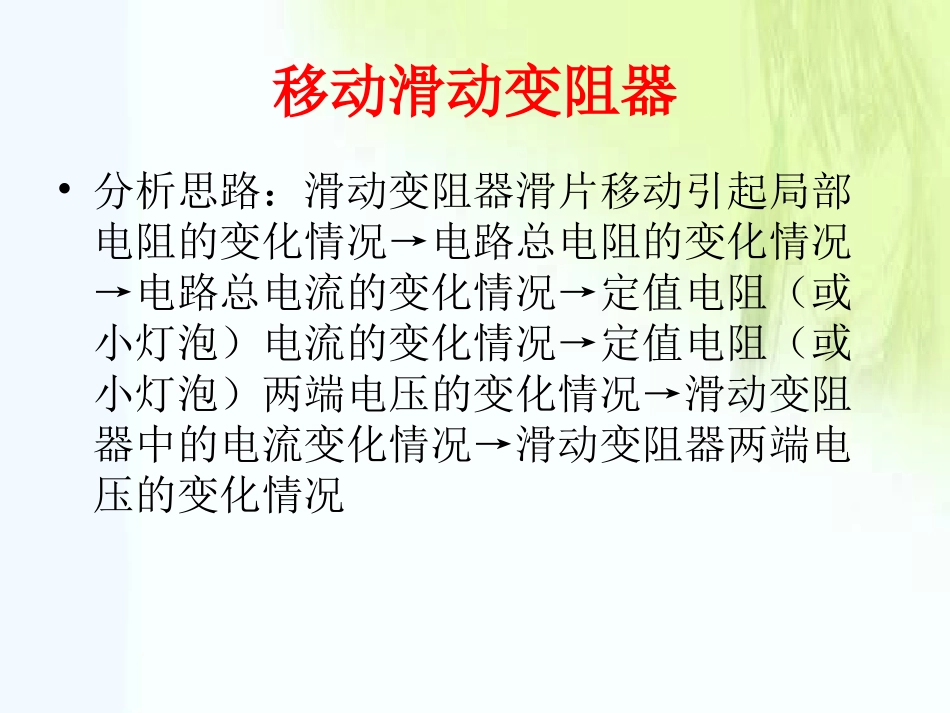

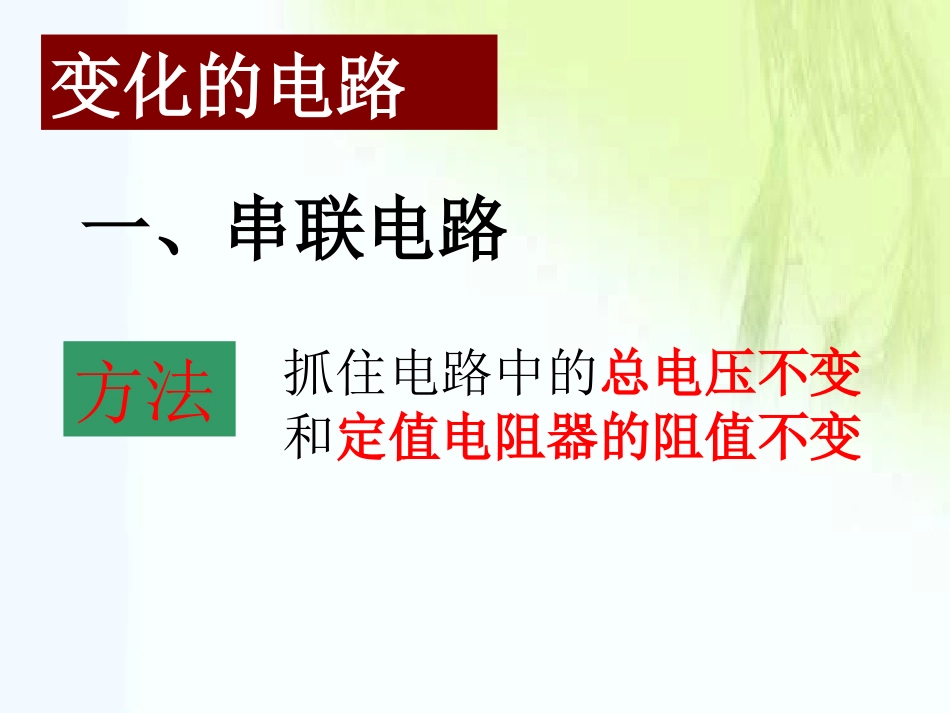

变化的电路一、串联电路方法抓住电路中的总电压不变和定值电阻器的阻值不变移动滑动变阻器•分析思路：滑动变阻器滑片移动引起局部电阻的变化情况→电路总电阻的变化情况→电路总电流的变化情况→定值电阻（或小灯泡）电流的变化情况→定值电阻（或小灯泡）两端电压的变化情况→滑动变阻器中的电流变化情况→滑动变阻器两端电压的变化情况例题1：P当滑片P向右滑动时：电流表的示数将变：电压表的示数将变：大大大大⑴移动滑动变阻器理论分析P例题2：当滑片P向右滑动时：电流表的示数将：电压表V1的示数将变：电压表V2的示数将：大大大大小小⑴移动滑动变阻器理论分析练习1：当滑片P向左滑动时：电流表的示数将变：电压表的示数将变：灯泡的亮度将变：小小大大亮亮⑴移动滑动变阻器P练习2：当滑片P向右滑动时：电流表的示数将变：电压表V1的示数将变：电压表V2的示数将：小小小小大大⑴移动滑动变阻器当滑片P向左滑动时：电流表的示数将：电压表V1的示数将变：电压表V2的示数将：P练习3：不变不变不变不变大大当心：⑴移动滑动变阻器开关的通断引起的电路变化问题•分析思路：开关的通断引起局部电阻的变化情况→电路总电阻的变化情况→电路总电流的变化情况→与开关关系较疏远的定值电阻（或小灯泡）电流的变化情况→与开关关系较疏远的定值电阻（或小灯泡）两端电压的变化情况→与开关关系较密切的定值电阻或小灯泡中电流的变化情况→与开关关系较密切的定值电阻或小灯泡两端电压的变化情况例题1：1.先闭合S,后闭合S1:电压表的示数将变：电流表的示数将变：大大大大2.先闭合S,后闭合S2:电压表的示数将变：电流表的示数将变：0大大3.先闭合S,后闭合S1S2电路将发生短路电压表的示数将变：0电流表将烧坏.⑵开关的通断变化的电路一、并联电路方法抓住电路中的总电压不变和定值电阻器的阻值不变P当滑片P向左滑动时：电压表的示数将：电流表A1的示数将变：电流表A2的示数将：例题1：不变不变不变不变大大⑴移动滑动变阻器理论分析例题2：1.先闭合S,后闭合S1:电压表的示数将变：电流表A1的示数将变：电流表A的示数将变：不变不变不变不变大大⑵开关的通断理论分析巩固练习1、如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（）A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变2、如图示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数不变，电流表的示数变大C．电压表的与电流表的比值将变小D．电压表的示数不变，电流表的示数变小3、在图5所示的电路中，滑动变阻器的滑片P向右移动时（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变大，电压表的示数变小D．电流表的示数不变，电压表的示数变大4、如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小5、如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯池L的亮度不变B．电流表A1示数变大C．电流表A2示数变小D．电压表V示数不变6、如图4所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中()A．电压表V1示数变大，v2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小当滑片P向右滑动时I=U/R总因为U不变，R总减小所以I增大R总=R灯+R滑U灯=I灯R灯因为R灯不变，I灯增大所以U灯增大返回方法：从总电路的电流---各部分电路当滑片P向右滑动时I=U/R总因为U不变，R总减小所以I增大即A表示数增...
