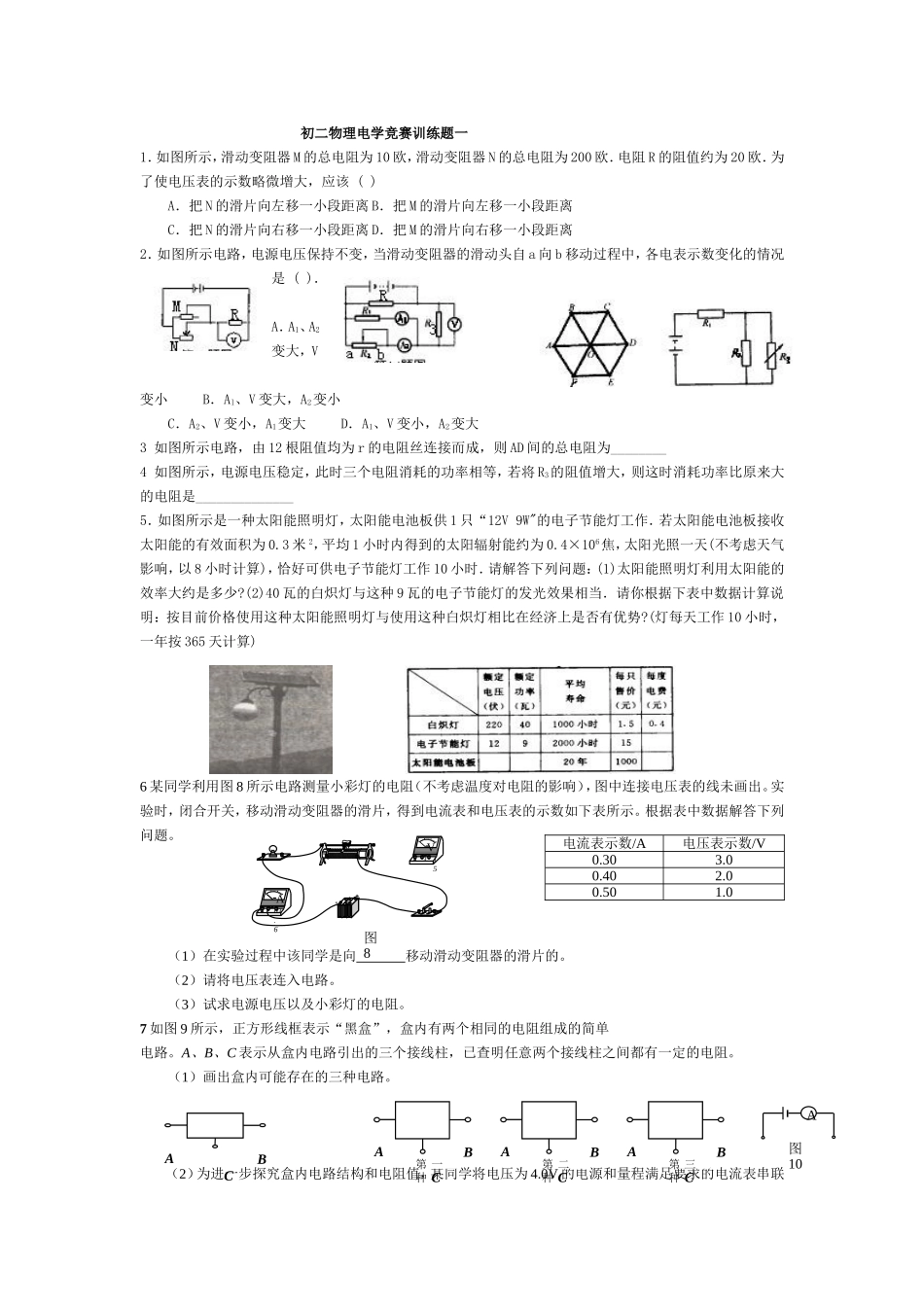

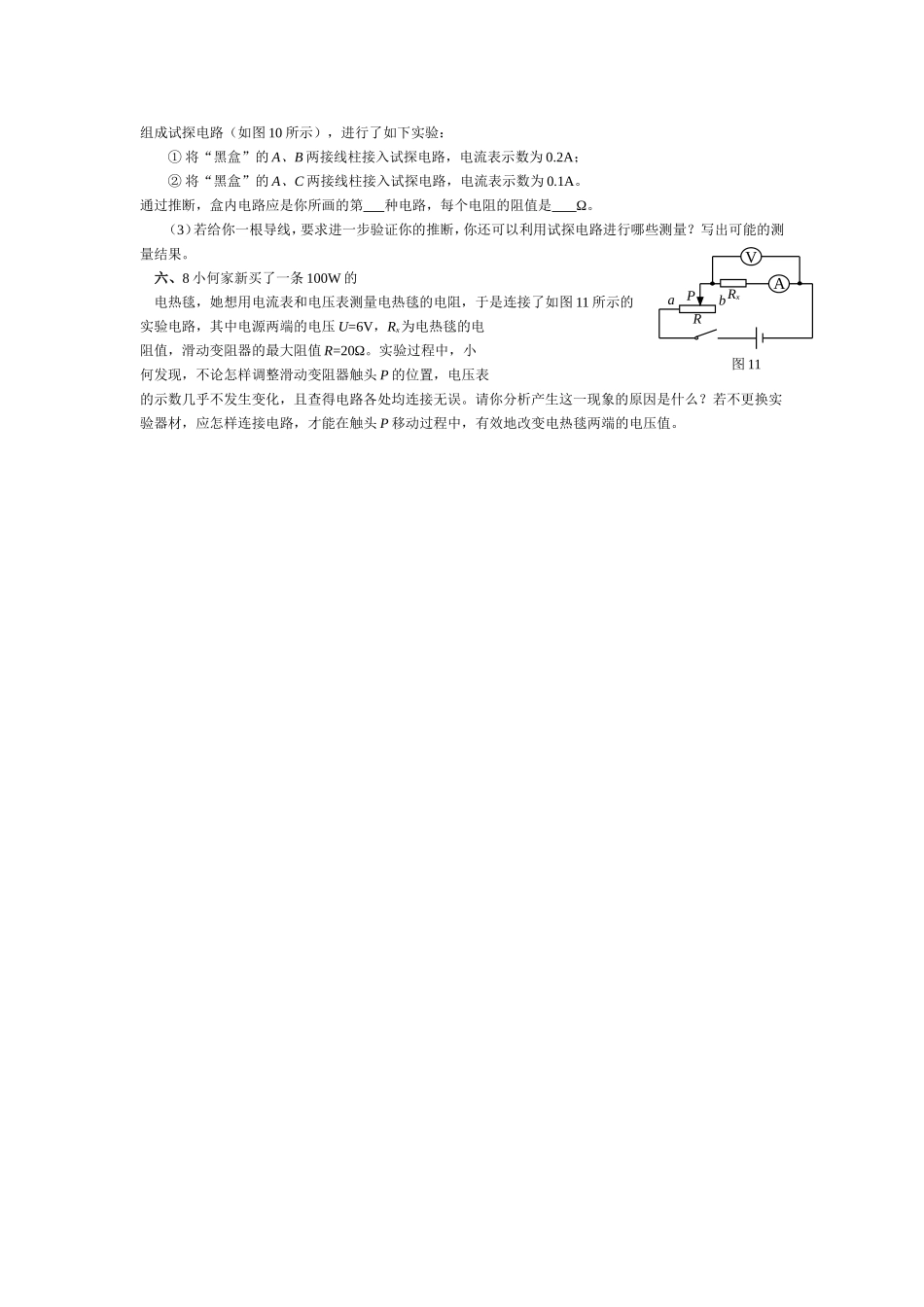

初二物理电学竞赛训练题一1．如图所示，滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为200欧．电阻R的阻值约为20欧．为了使电压表的示数略微增大，应该()A．把N的滑片向左移一小段距离B．把M的滑片向左移一小段距离C．把N的滑片向右移一小段距离D．把M的滑片向右移一小段距离2．如图所示电路，电源电压保持不变，当滑动变阻器的滑动头自a向b移动过程中，各电表示数变化的情况是()．A．A1、A2变大，V变小B．Al、V变大，A2变小C．A2、V变小，A1变大D．A1、V变小，A2变大3如图所示电路，由12根阻值均为r的电阻丝连接而成，则AD间的总电阻为________4如图所示，电源电压稳定，此时三个电阻消耗的功率相等，若将R3的阻值增大，则这时消耗功率比原来大的电阻是______________5．如图所示是一种太阳能照明灯，太阳能电池板供1只“12V9W"的电子节能灯工作．若太阳能电池板接收太阳能的有效面积为0.3米2，平均1小时内得到的太阳辐射能约为0.4×106焦，太阳光照一天(不考虑天气影响，以8小时计算)，恰好可供电子节能灯工作10小时．请解答下列问题：(1)太阳能照明灯利用太阳能的效率大约是多少?(2)40瓦的白炽灯与这种9瓦的电子节能灯的发光效果相当．请你根据下表中数据计算说明：按目前价格使用这种太阳能照明灯与使用这种白炽灯相比在经济上是否有优势?(灯每天工作10小时，一年按365天计算)6某同学利用图8所示电路测量小彩灯的电阻（不考虑温度对电阻的影响），图中连接电压表的线未画出。实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数如下表所示。根据表中数据解答下列问题。（1）在实验过程中该同学是向移动滑动变阻器的滑片的。（2）请将电压表连入电路。（3）试求电源电压以及小彩灯的电阻。7如图9所示，正方形线框表示“黑盒”，盒内有两个相同的电阻组成的简单电路。A、B、C表示从盒内电路引出的三个接线柱，已查明任意两个接线柱之间都有一定的电阻。（1）画出盒内可能存在的三种电路。（2）为进一步探究盒内电路结构和电阻值，某同学将电压为4.0V的电源和量程满足要求的电流表串联电流表示数/A电压表示数/V0.303.00.402.00.501.00.63A图8315VBACA图10BAC第一种BAC第二种BAC第三种组成试探电路（如图10所示），进行了如下实验：①将“黑盒”的A、B两接线柱接入试探电路，电流表示数为0.2A；②将“黑盒”的A、C两接线柱接入试探电路，电流表示数为0.1A。通过推断，盒内电路应是你所画的第种电路，每个电阻的阻值是Ω。（3）若给你一根导线，要求进一步验证你的推断，你还可以利用试探电路进行哪些测量？写出可能的测量结果。六、8小何家新买了一条100W的电热毯，她想用电流表和电压表测量电热毯的电阻，于是连接了如图11所示的实验电路，其中电源两端的电压U=6V，Rx为电热毯的电阻值，滑动变阻器的最大阻值R=20Ω。实验过程中，小何发现，不论怎样调整滑动变阻器触头P的位置，电压表的示数几乎不发生变化，且查得电路各处均连接无误。请你分析产生这一现象的原因是什么？若不更换实验器材，应怎样连接电路，才能在触头P移动过程中，有效地改变电热毯两端的电压值。AVRxRPab图11
