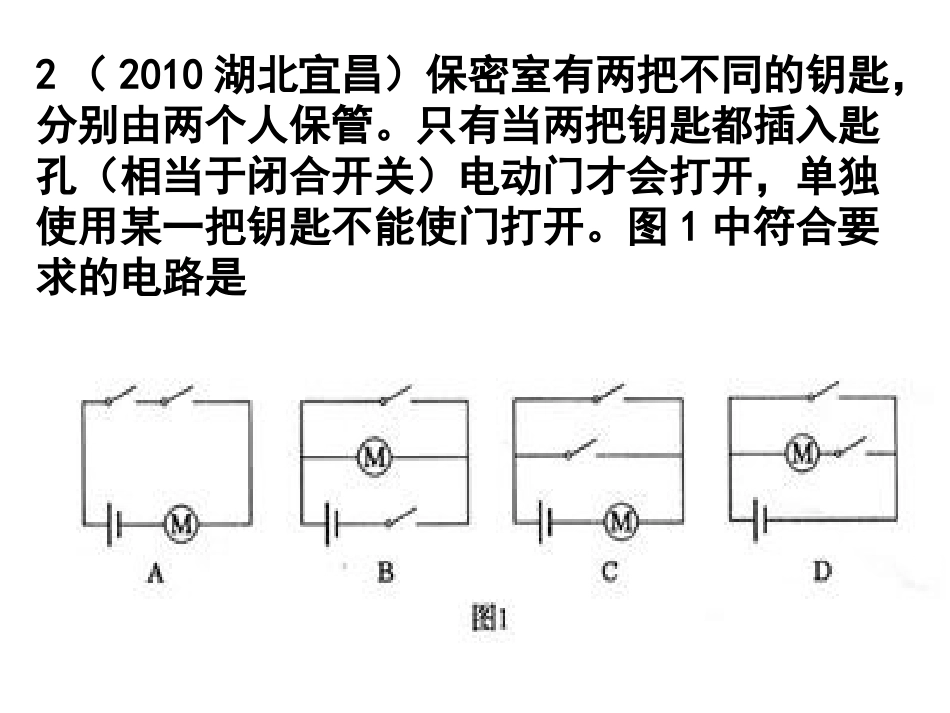

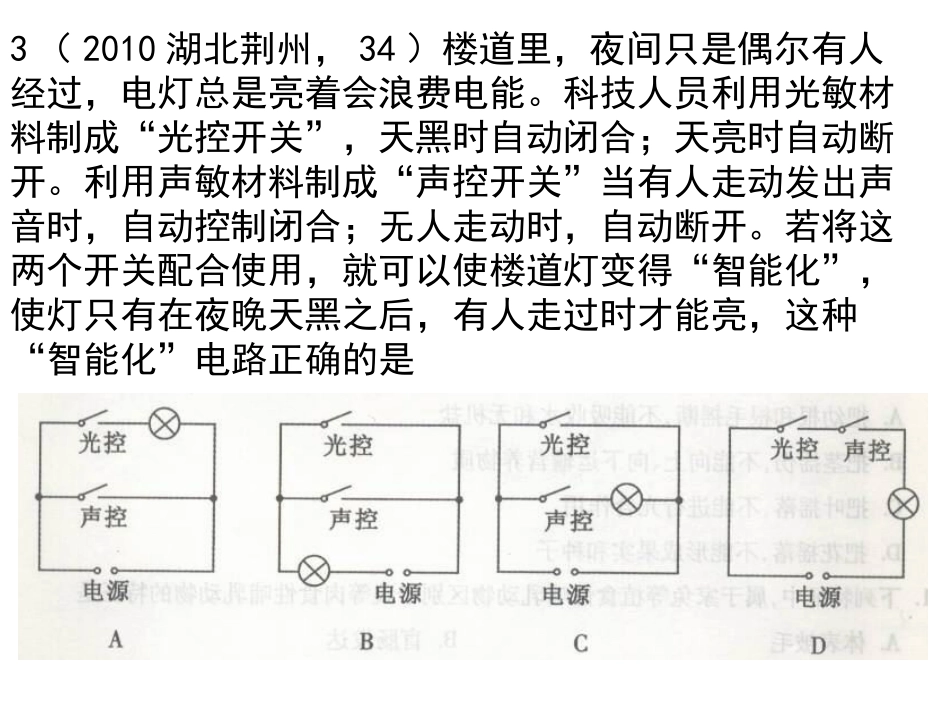

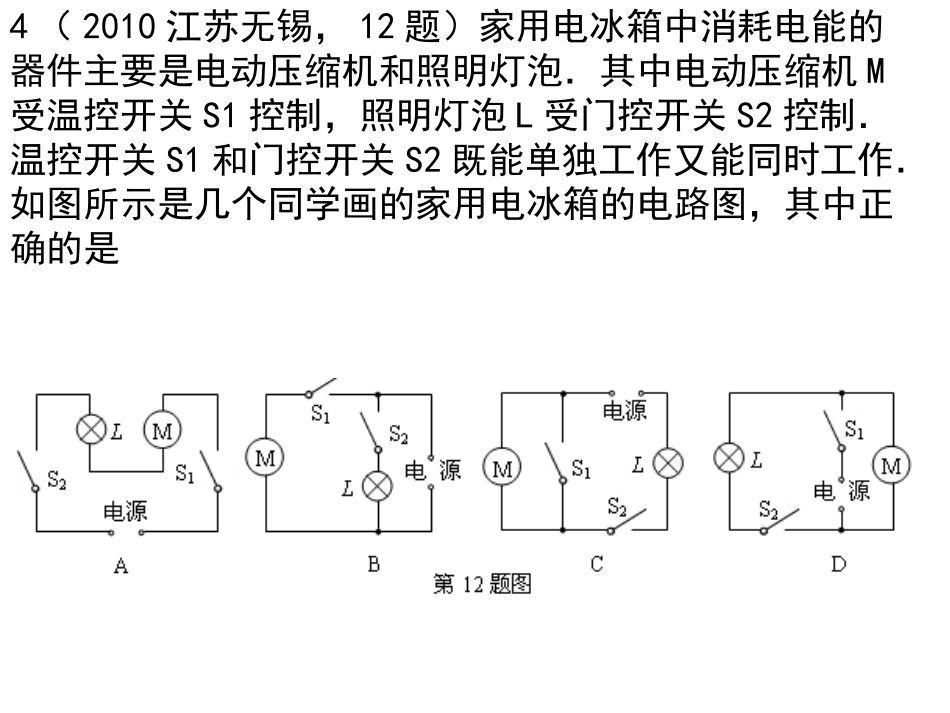

2（2010湖北宜昌）保密室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。图1中符合要求的电路是3（2010湖北荆州，34）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是4（2010江苏无锡，12题）家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是5（2010福建泉州，13题）厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图5所示的电路中，你认为符合上述要求的是7(10)、在图4所示的电路中，电阻R1=4欧，R2=2欧，电源电压保持不变。当开关S1、S2断开，S2闭合时，电流表的示数为0.5A；当开关S1闭合，S2断开时，电流表的示数为A。6(08)图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时，电压表的示数将A．变大B．变小C．不变D．无法确定1(09).在图3所示的电路中，电源电压不变,R2=10Ω。S1闭合、S2断开时，电流表的示数为0.2A．两开关都闭合时，电流表的示数为0.5A，则电阻R1=Ω。8(08)．在图4所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0．5A，电流表A2的示数为0．3A，则R1：R2=_______
